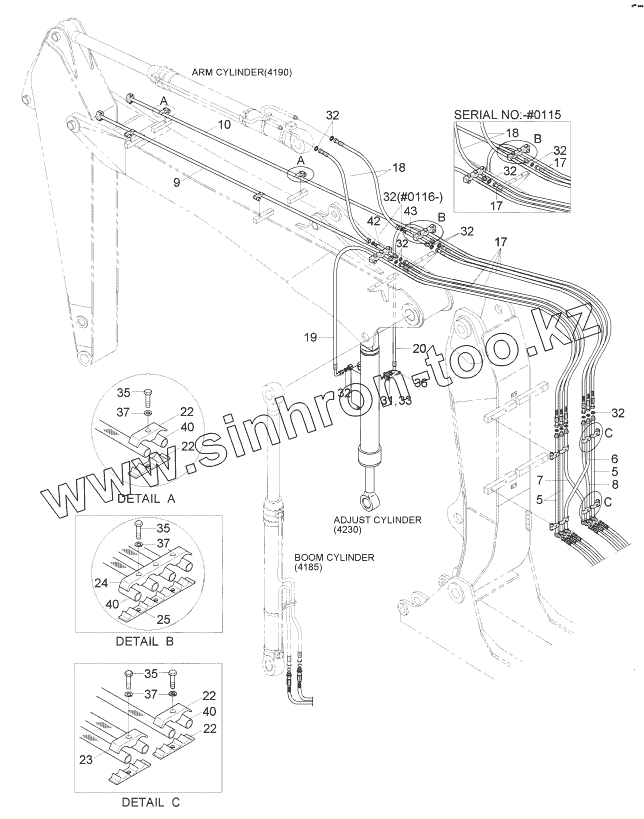

Каталог запасных частей к технике: Hyundai R170W-7. BOOM HYD PIPING (ADJUST BOOM, #0022-)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
5
5
5
6
6
7
7
8
8
9
9
10
17
17
17
17
18
18
18
18
19
19
20
20
22
22
22
22
23
24
24
25
25
31
32
32
32
32
32
32
32
32
33
35
35
35
36
37
37
37
40
40
40
42
43
Позиция на иллюстрации Заводской номер детали Название детали
BoomHydPiping BoomHydPiping Boom Hyd Piping
5 31N5-52950 Pipe Assy
5 31N5-52951 Pipe Assy
6 31N5-52960 Pipe Assy
6 31N5-52961 Pipe Assy
7 31N5-52970 Pipe Assy
7 31N5-52971 Pipe Assy
8 31N5-52980 Pipe Assy
8 31N5-52981 Pipe Assy
9 31N5-52990 Pipe Assy
9 31N5-52991 Pipe Assy
10 31N5-53000 Pipe Assy
17 31N5-53010 Hose Assy
17 31N5-53011 Hose Assy
18 P910-127038 Hose Assy-Orfs 0x0
18 P910-127040 Hose Assy-Orfs 0x0
18 P910-127015 Hose Assy-Orfs 0x0
19 31N5-53021 Hose Assy
19 31N5-53020 Hose Assy
20 31N5-53030 Hose Assy
20 31N5-53031 Hose Assy
22 31N5-50100 Clamp-Pipe
23 31N4-12200 Clamp-Pipe
24 31N5-53040 Clamp-Hose
24 31N5-53041 Clamp-Hose
25 31N5-53050 Clamp-Hose
25 31N5-53051 Clamp-Hose
31 P173-120102 FLANGE-HYD,SPLIT
32 S621-018001 O-RING
33 Y171-019004 O-RING
35 S017-160702 Bolt-Hex
36 S109-100306 BOLT-SOCKET
37 S411-160002 Washer-Spring
40 31N5-50230 Spacer-Pipe
42 31N5-53070 Pipe Assy
43 31N5-53080 Pipe Assy
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
