Каталог запасных частей к технике: Hyundai R170W-7. BOOM CYLINDER (ADJUST BOOM, #0022-)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

8

9

9

10

11

11

11

12

13

13

14

15

16

16

17

17

18

19

19

20

20

20

21

22

28

29

30

30

31

31

23

23-1

23-2

23-3

23-4

23-4

23-5

24

24

25

25

26

26

26

27

27

31Y1-20430

Позиция на иллюстрации	Заводской номер детали		Название детали

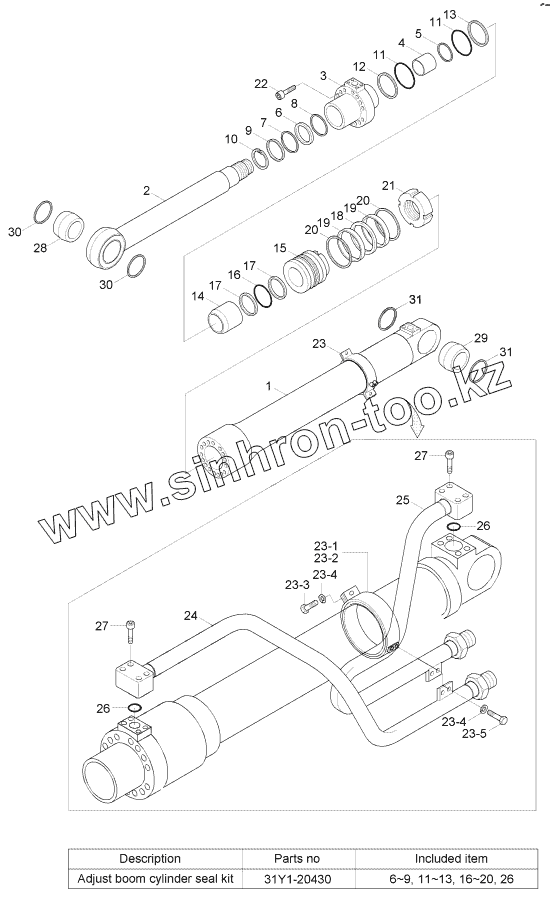

31N5-52911	31N5-52911		Boom Cylinder Assy-Lh
31N5-52921	31N5-52921		Boom Cylinder Assy-Rh
31Y1-24200	31Y1-24200		Boom Cyl Sub Assy
1	31Y1-24110		Tube Assy
2	31Y1-24140		Rod Assy
3	31Y1-04120		Gland
4	S732-080040		Bushing-Dd2
5	Y191-086000		Ring-Snap
6	Y200-080011		Seal-Rod
7	Y180-080020		Ring-Back Up
8	Y240-080011		Ring-Buffer
9	Y110-080011		Wiper-Dust
10	Y190-094000		Ring-Snap
11	S631-105004		O-Ring
12	S641-105002		Ring-Back Up
13	S641-105003		Ring-Back Up
14	31YC-21050		Ring-Cushion
15	31Y1-03660		Piston
16	S632-070004		O-Ring
17	S642-070003		Ring-Back Up
18	Y420-115000		Seal-Piston
19	Y310-115000		Ring-Wear
20	Y440-115000		Ring-Dust
21	31YC-61050		Nut-Lock
22	S109-180604		Bolt-Socket
28	31YC-11075		Bushing-Pin
29	31YC-11085		Bushing-Pin
30	S700-075205		Seal-Dust
31	Y000-070200		Seal-Dust
23	31Y1-24570		Band Assy
23-1	31Y1-24580		Band Sub Assy
23-2	31YC-32020		Band
23-3	S011-100352		BOLT-HEX
23-4	S411-100002		WASHER-SPRING
23-5	S011-100252		Bolt-Hex
24	31Y1-24220		Pipe Assy-R,Lh
24	31Y1-24230		Pipe Assy-R,Rh
25	31Y1-24930		Pipe Assy-B,Lh
25	31Y1-24940		Pipe Assy-B,Rh
26	Y171-019004		O-RING
27	S107-100454		Bolt-Socket
31Y1-20430	31Y1-20430		Seal Kit
