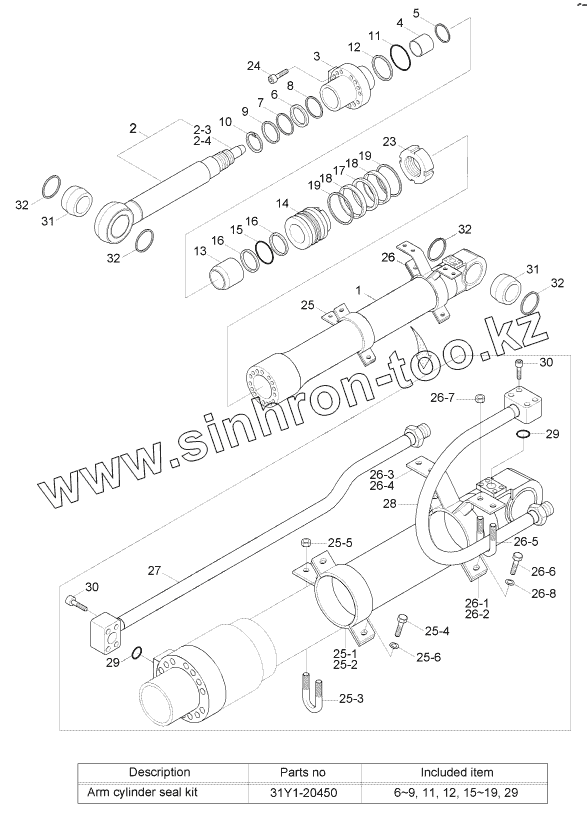

Каталог запасных частей к технике: Hyundai R170W-7. ARM CYLINDER

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
26-3
26-5
26-6
26-7
26-8
2-4
1
2
2-3
3
4
5
6
6
7
8
9
9
10
11
11
12
12
13
14
15
15
16
16
17
18
18
19
19
19
23
24
31
31
32
32
32
32
25
25-1
25-2
25-3
25-4
25-5
25-6
26
26-1
26-2
26-4
27
28
29
29
29
30
30
31Y1-20450
Позиция на иллюстрации Заводской номер детали Название детали
26-3 31YC-31080 Band
26-5 S071-022730 U-Bolt
26-6 S011-100352 BOLT-HEX
26-7 S201-101002 Nut-Hexagon Head
26-8 S411-100002 WASHER-SPRING
2-4 Ring-Stop Ring-Stop
31N5-50131 31N5-50131 Cylinder Ass'Y
31Y1-20200 31Y1-20200 Arm Cyl Sub Assy
1 31Y1-20210 Tube Assy
2 31Y1-23200 Rod Assy
2-3 Spear-Cushion Spear-Cushion
3 31Y1-15800 Gland
4 S732-085030 Bushing-Dd2
5 Y191-092000 Ring-Snap
6 Y220-085011 Seal-Rod
7 Y180-085020 Ring-Back Up
8 Y240-085013 Ring-Buffer
9 Y110-085011 Wiper-Dust
10 Y190-099000 Ring-Snap
11 S631-110004 O-Ring
12 S641-110003 Ring-Back Up
13 31YC-23020 Ring-Cushion
14 31Y1-04290 Piston
15 S632-075004 O-RING
16 S642-075003 RING-BACK UP
17 Y420-120000 Seal-Piston
18 Y310-120203 Ring-Wear
19 Y440-120000 Ring-Dust
23 31YC-61060 Nut-Lock
24 S109-160804 Bolt-Socket
31 31YC-11081 Bushing-Pin
32 Y000-070200 Seal-Dust
25 31Y1-04300 Band Assy-R
25-1 31Y1-04310 Band Sub Ass'Y
25-2 31YC-31080 Band
25-3 S071-022730 U-Bolt
25-4 S011-100352 BOLT-HEX
25-5 S201-101002 Nut-Hexagon Head
25-6 S411-100002 WASHER-SPRING
26 31Y1-22720 Band Assy-B
26-1 31Y1-04330 Band Sub Ass'Y
26-2 31Y1-22730 Band Sub Ass'Y
26-4 31YC-32030 Band
27 31Y1-20441 Pipe Assy-R
28 31Y1-20371 Pipe Assy-B
29 Y171-019004 O-RING
30 S107-100454 Bolt-Socket
31Y1-20450 31Y1-20450 Seal Kit
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
