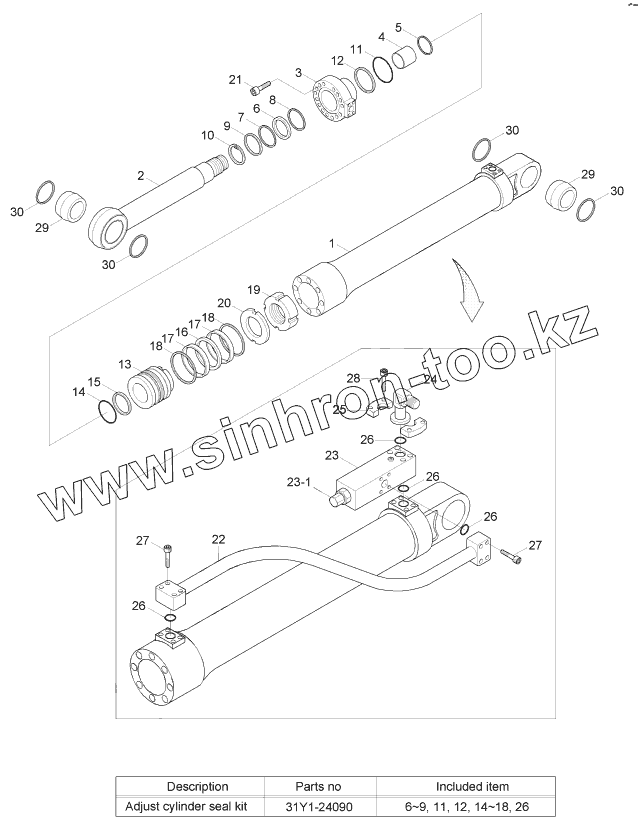

Каталог запасных частей к технике: Hyundai R170W-7. ADJUST CYLINDER (#0022-)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

8

9

9

10

11

11

12

12

13

14

14

15

16

17

17

18

18

18

19

20

21

29

29

30

30

30

30

22

23

23

23-1

24

25

26

26

26

26

26

27

27

28

31Y1-24090

Позиция на иллюстрации	Заводской номер детали		Название детали
31N5-52940	31N5-52940		Adjust Cylinder Assy
31Y1-23980	31Y1-23980		Adjust Cyl Sub Assy
1	31Y1-23990		Tube Assy
2	31Y1-24040		Rod Assy
3	31Y1-24070		Gland
4	S732-095040		Bushing-Dd2
5	Y191-102000		Ring-Snap
6	Y220-095011		Seal-Rod
7	Y180-095020		Ring-Back Up
8	Y240-095011		Ring-Buffer
9	Y110-095011		Wiper-Dust
10	Y190-109000		Ring-Snap
11	S631-150004		O-RING
12	S641-150003		Ring-Back Up
13	31Y1-24080		Piston
14	S632-095004		O-Ring
15	S642-095003		Ring-Back Up
16	Y420-160000		SEAL-PISTON
17	Y310-160200		Ring-Wear
18	Y440-160002		Ring-Dust
19	31YC-61143		Nut-Lock
20	31YC-66081		Washer-Lock
21	S109-220704		Bolt-Socket
29	31YC-11641		Bushing-Pin
30	S700-095208		Dust Seal-Dkiy Type
22	31Y1-24180		Pipe Assy-V
23	31E4-95610		Valve-Safety Lock
23	31NA-90590		Valve-Safety Lock
23-1	DCP-001A		Cap
23-2	XKCH-00007		Seal-Kit
24	31Y1-21230		Elbow-90
25	P174-120102		Flange-Hyd, Split
26	Y171-019004		O-RING
27	S107-100454		Bolt-Socket
28	S107-101004		Bolt-Socket
31Y1-24090	31Y1-24090		Seal Kit

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
