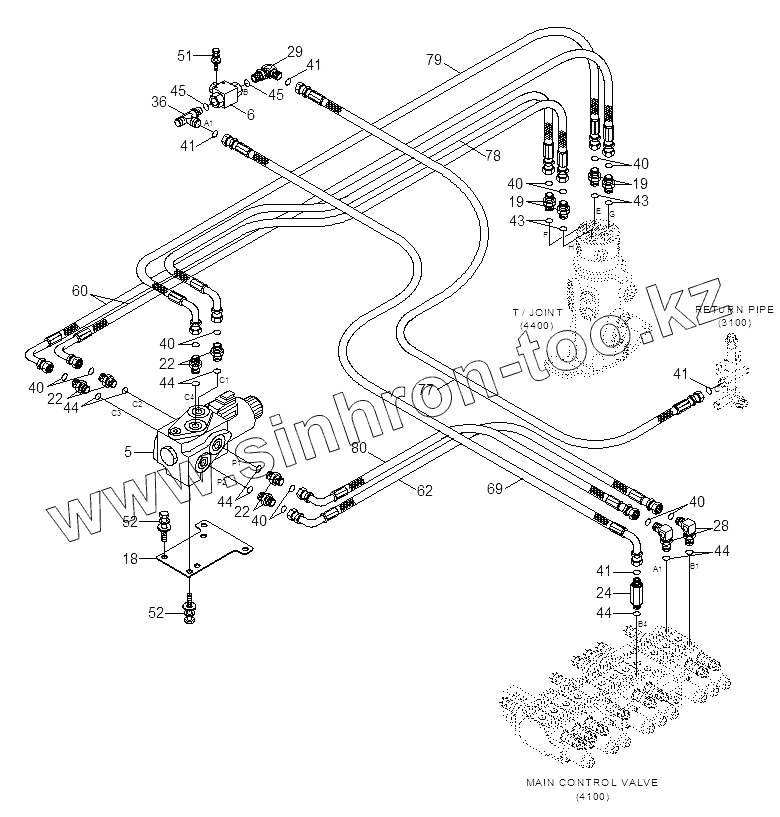

Каталог запасных частей к технике: Hyundai R16-9. UPPER HYDRAULIC PIPING 5
5
6
18
19
19
22
22
22
24
28
29
36
40
40
40
40
40
40
41
41
41
41
43
43
44
44
44
44
44
45
45
51
52
52
60
62
69
77
78
79
80
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5 | 31M9-12010 | Selector Valve | |
| 6 | 31MJ-10160 | Stop Valve | |
| 18 | 31MJ-10811 | Bracket-Selector Vlv | |
| 19 | X500-110001 | CONNECTOR-ORFS | |
| 22 | X500-110013 | CONNECTOR-ORFS | |
| 24 | X511-106524 | Connector-Long, Orfs | |
| 28 | X520-110012 | ELBOW-90,ORFS | |
| 29 | X520-110014 | Elbow-90, Orfs | |
| 36 | X820-085252 | Tee-R/Type, Orfs | |
| 40 | S621-011001 | O-RING | |
| 41 | S621-012001 | O-RING | |
| 43 | S631-011004 | O-RING | |
| 44 | S631-014004 | O-RING | |
| 45 | S631-018004 | O-RING | |
| 51 | S035-061526 | BOLT-W/WASHER | |
| 52 | S035-082026 | BOLT-W/WASHER | |
| 60 | P930-045011 | Hose Assy-Orfs 0x90 | |
| 62 | P930-045016 | Hose Assy-Orfs 0x90 | |
| 69 | P930-065016 | Hose Assy-Orfs 0x90 | |
| 77 | X400-062011 | HOSE ASSY-SYNF,ORFS | |
| 78 | P930-045008 | Hose Assy-Orfs 0x90 | |
| 79 | P930-045009 | Hose Assy-Orfs 0x90 | |
| 80 | P930-045013 | Hose Assy-Orfs 0x90 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
