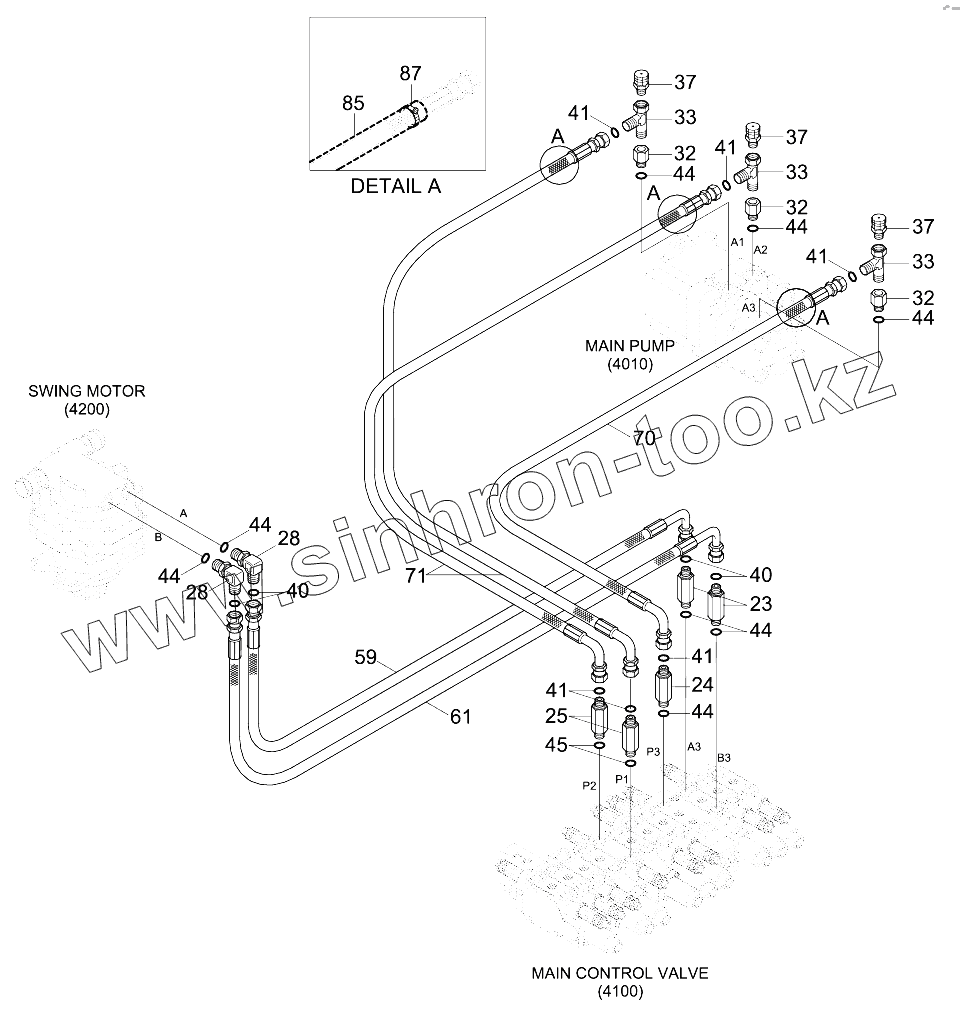

Каталог запасных частей к технике: Hyundai R16-9. UPPER HYDRAULIC PIPING 4
23
24
25
28
28
32
32
32
33
33
33
37
37
37
40
40
41
41
41
41
41
44
44
44
44
44
44
44
45
59
61
70
71
85
87
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 23 | X511-106514 | Connector-Long, Orfs | |
| 24 | X511-106524 | Connector-Long, Orfs | |
| 25 | X511-108524 | Connector-Long, Orfs | |
| 28 | X520-110012 | ELBOW-90,ORFS | |
| 32 | 31EK-30130 | Connector-Long | |
| 33 | 31LB-40340 | Tee | |
| 37 | 31EK-11130 | COUPLING-SCREW | |
| 40 | S621-011001 | O-RING | |
| 41 | S621-012001 | O-RING | |
| 44 | S631-014004 | O-RING | |
| 45 | S631-018004 | O-RING | |
| 59 | P930-045010 | Hose Assy-Orfs 0x90 | |
| 61 | P930-045012 | Hose Assy-Orfs 0x90 | |
| 70 | P930-065021 | Hose Assy-Orfs 0x90 | |
| 71 | P930-065023 | Hose Assy-Orfs 0x90 | |
| 85 | 31MJ-12840 | Sleeve Protector | |
| 87 | S520-027000 | CLAMP-HOSE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
