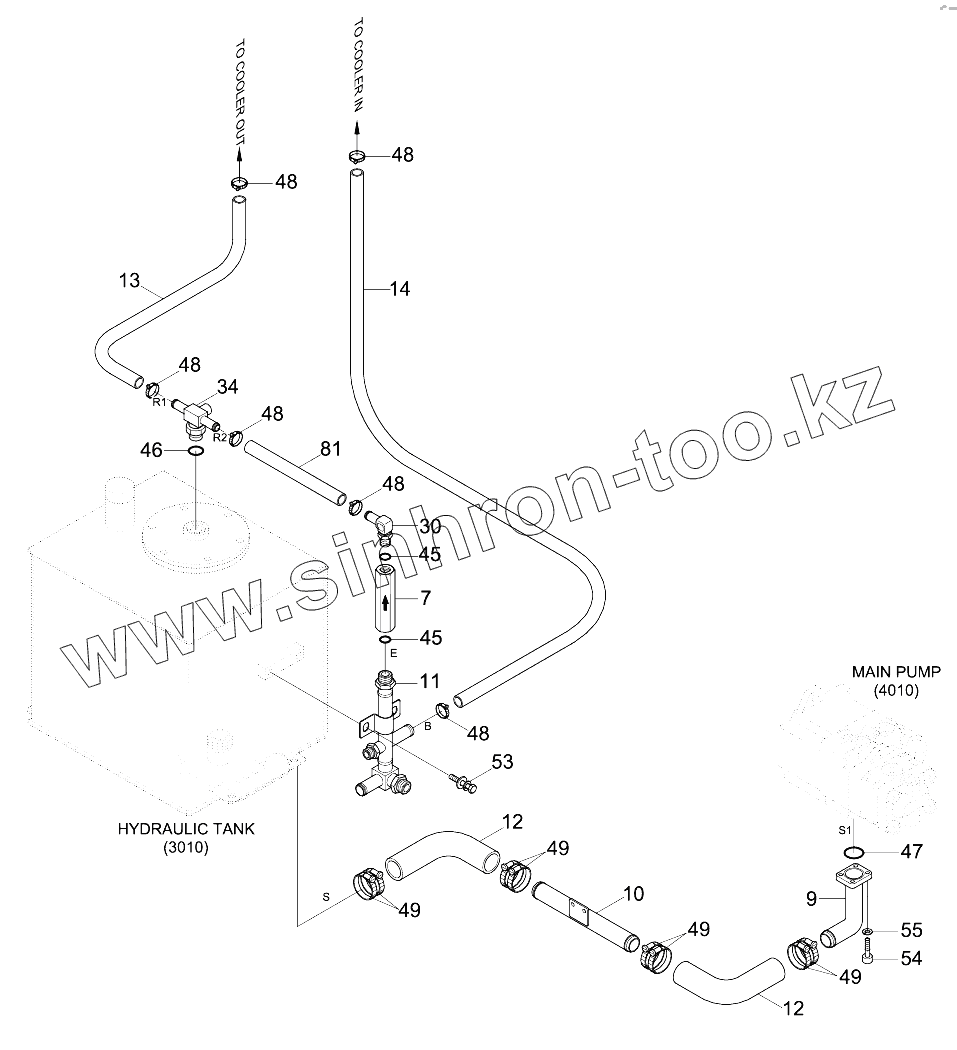

Каталог запасных частей к технике: Hyundai R16-9. UPPER HYDRAULIC PIPING 1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
7
9
10
11
12
12
13
14
30
34
45
45
46
47
48
48
48
48
48
48
49
49
49
49
53
54
55
81
Позиция на иллюстрации Заводской номер детали Название детали
7 31MJ-10210 Check Valve
9 31MJ-10261 Pipe Assy-Suction
10 31MJ-10270 Pipe Assy-Suction
11 31MJ-10282 Pipe Assy-Return
12 31MJ-10310 Hose-Suction
13 31MJ-10240 Hose-Rubber
14 31MJ-10250 Hose-Rubber
30 31MH-10660 Elbow-90
34 31MJ-10411 Tee
45 S631-018004 O-RING
46 S631-024004 O-RING
47 Y171-027004 O-RING
48 S520-027000 CLAMP-HOSE
49 S572-460006 Clamp-Hose, Wire Type
53 S037-102526 BOLT-W/WASHER
54 S109-100306 BOLT-SOCKET
55 S411-100006 WASHER-SPRING
81 31MH-10270 Hose-Rubber
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
