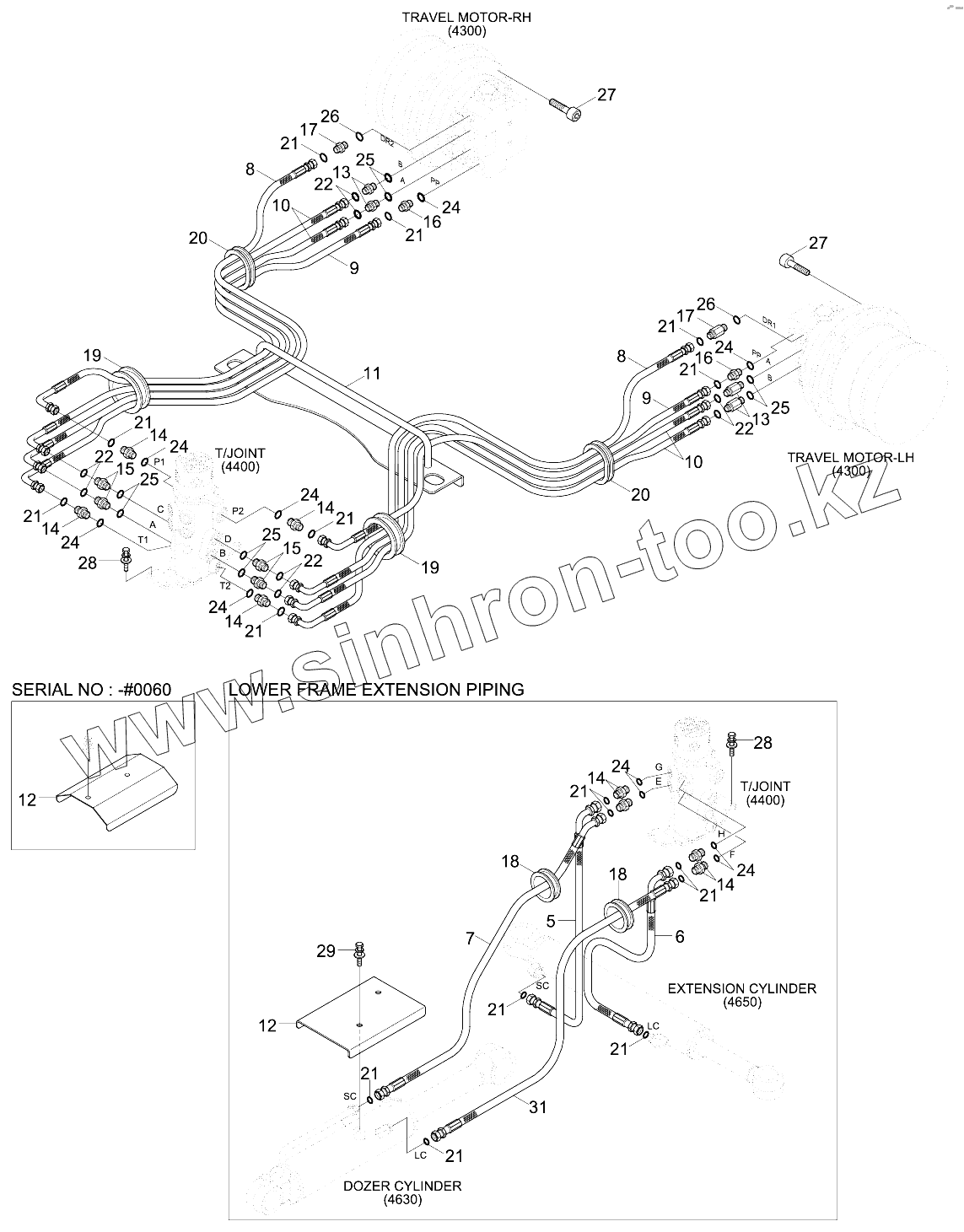

Каталог запасных частей к технике: Hyundai R16-9. TRAVEL HYD PIPING
5
6
7
8
8
9
9
10
10
11
12
12
12
13
13
14
14
14
14
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
21
21
21
21
21
21
21
21
21
21
21
21
22
22
22
22
24
24
24
24
24
24
24
24
25
25
25
25
26
26
27
27
28
28
29
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5 | P933-045006 | Hose Assy-Orfs 0x90 | |
| 6 | P933-045011 | Hose Assy-Orfs 0x90 | |
| 7 | P923-045012 | Hose Assy-Orfs 0x45 | |
| 8 | P933-042015 | Hose Assy-Orfs 0x90 | |
| 9 | P933-042016 | Hose Assy-Orfs 0x90 | |
| 10 | P933-065015 | Hose Assy-Orfs 0x90 | |
| 11 | 31MJ-40322 | Guide-Hose | |
| 12 | 31MJ-40122 | Cover-Dozer Cylinder | |
| 12 | 31MJ-40123 | Cover-Dozer Cylinder | |
| 13 | X511-106523 | Connector-Long, Orfs | |
| 14 | X500-110001 | CONNECTOR-ORFS | |
| 15 | X500-110002 | CONNECTOR-ORFS | |
| 16 | 31Q6-20210 | Connector-Orfs | |
| 17 | 31MJ-40410 | Connector-Long | |
| 18 | S760-040800 | Grommet | |
| 19 | S760-040806 | Grommet | |
| 20 | S760-040515 | Grommet | |
| 21 | S621-011001 | O-RING | |
| 22 | S621-012001 | O-RING | |
| 24 | S631-011004 | O-RING | |
| 25 | S631-014004 | O-RING | |
| 26 | S631-008004 | O-Ring | |
| 27 | S109-100256 | BOLT-SOCKET | |
| 28 | S037-103026 | BOLT-W/WASHER | |
| 29 | S035-082026 | BOLT-W/WASHER | |
| 31 | P913-045012 | Hose Assy-Orfs 0x0 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
