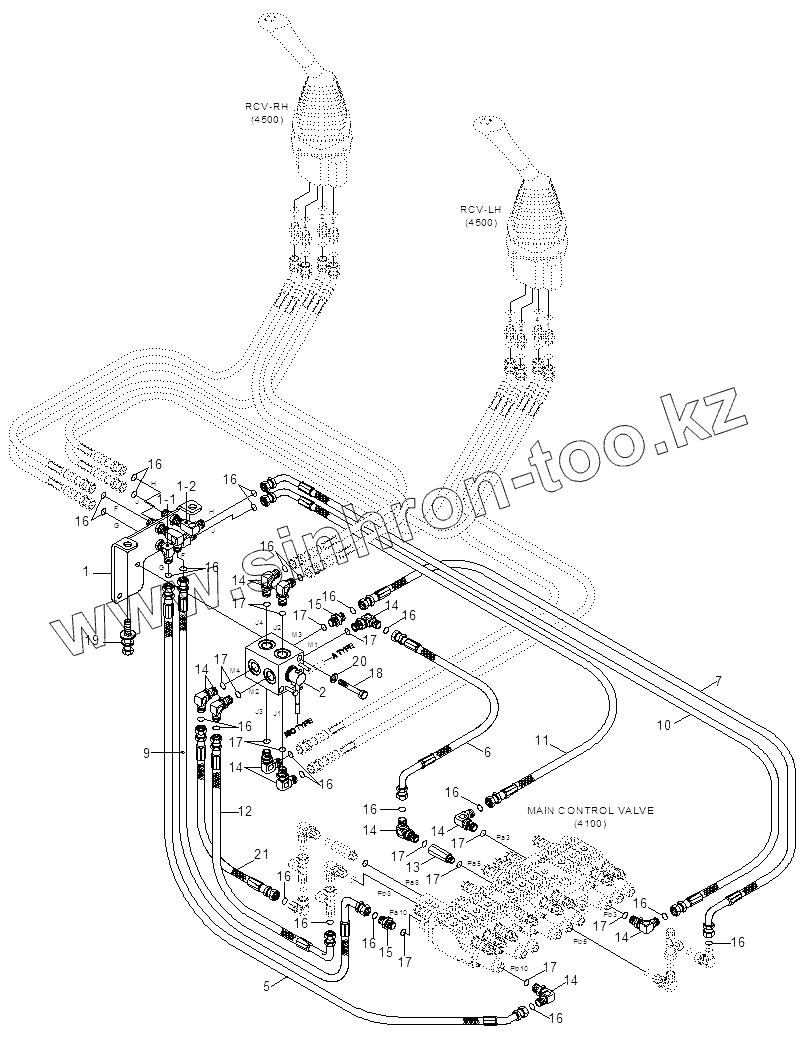

Каталог запасных частей к технике: Hyundai R16-9. RCV HYD PIPING 5 (PATTERN VALVE)
1
1-1
1-2
2
5
6
7
9
10
11
12
13
14
14
14
14
14
14
14
14
15
15
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
17
17
17
17
17
17
17
17
17
17
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 31MJ-20261 | Terminal Assy | |
| 1-1 | 31MJ-20270 | Elbow-90 | |
| 1-2 | 31MJ-20280 | Elbow-90 | |
| 2 | 31N6-22050 | SELECTOR VLV-MULTIMODE | |
| 5 | X410-042008 | Hose Assy-Orfs 0x45 | |
| 6 | X420-042010 | HOSE ASSY-ORFS 0X90 | |
| 7 | X420-042004 | Hose Assy-Orfs 0x90 | |
| 9 | X420-042007 | HOSE ASSY-ORFS 0X90 | |
| 10 | X420-042008 | HOSE ASSY-ORFS 0X90 | |
| 11 | X420-042009 | Hose Assy-Orfs 0x90 | |
| 12 | X420-042020 | Hose Assy-Orfs 0x90 | |
| 13 | 31MJ-20410 | Adapter | |
| 14 | X520-110001 | ELBOW-90,ORFS | |
| 15 | X500-110001 | CONNECTOR-ORFS | |
| 16 | S621-011001 | O-RING | |
| 17 | S631-011004 | O-RING | |
| 18 | S015-080806 | Bolt-Hex | |
| 19 | S037-102026 | BOLT-W/WASHER | |
| 20 | S411-080006 | WASHER-SPRING | |
| 21 | X400-042008 | Hose Assy-Synflex, Orfs |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
