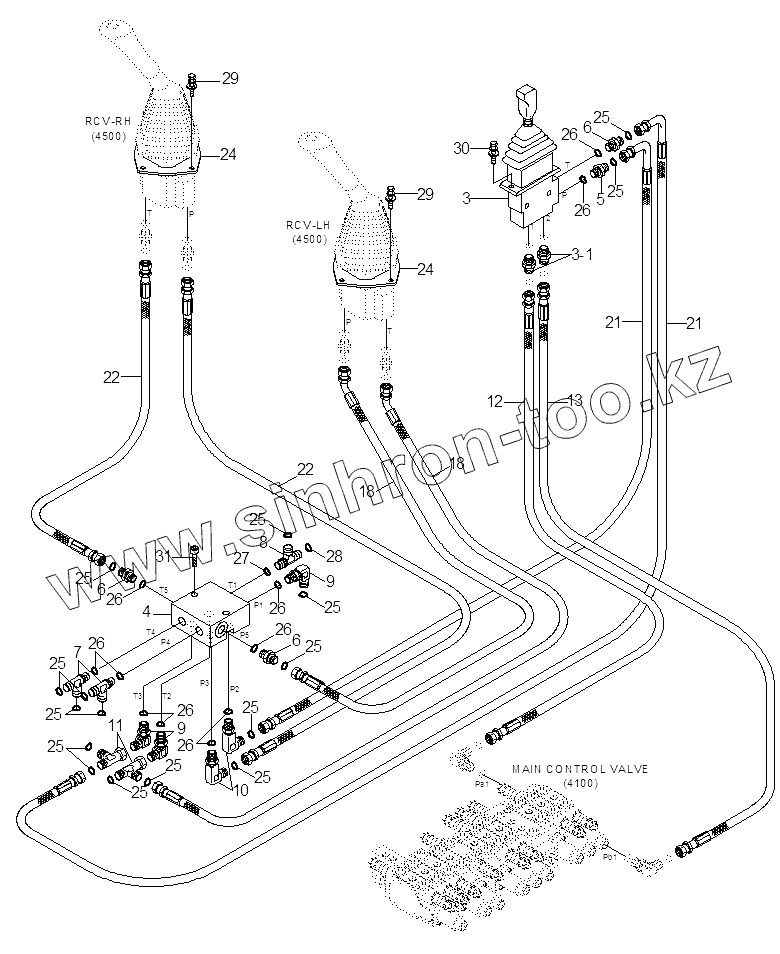

Каталог запасных частей к технике: Hyundai R16-9. RCV HYD PIPING 2
3
6
6
6
6
4
5
7
8
9
9
10
11
12
13
18
18
21
21
22
22
24
24
25
25
25
25
25
25
25
25
25
25
25
25
25
26
26
26
26
26
26
26
26
27
28
29
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3 | 31MH-30090 | Rcv-Dozer Lever Assy | |
| 6 | X500-110001 | CONNECTOR-ORFS | |
| 4 | 31MJ-20211 | Block-Cross | |
| 5 | 31N6-25060 | FILTER-LAST GUARD | |
| 7 | X820-045151 | TEE-R/TYPE,ORFS | |
| 8 | X820-065152 | TEE-R/TYPE,ORFS | |
| 9 | X520-110001 | ELBOW-90,ORFS | |
| 10 | 31N6-25110 | ELBOW-90,LONG | |
| 11 | X840-515151 | Tee-R/Type, Swivel, Orfs | |
| 12 | X400-042021 | HOSE ASSY-SYNF,ORFS | |
| 13 | X400-042026 | Hose Assy-Synflex, Orfs | |
| 18 | X410-042021 | Hose Assy-Orfs 0x45 | |
| 21 | X420-042018 | Hose Assy-Orfs 0x90 | |
| 22 | X400-042017 | Hose Assy-Synflex, Orfs | |
| 24 | 31M6-51061 | SHIM | |
| 25 | S621-011001 | O-RING | |
| 26 | S631-011004 | O-RING | |
| 27 | S631-014004 | O-RING | |
| 28 | S621-012001 | O-RING | |
| 29 | S035-063046 | BOLT-W/WASHER | |
| 30 | S035-082526 | BOLT-W/WASHER | |
| 31 | S109-080356 | Bolt-Socket |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
