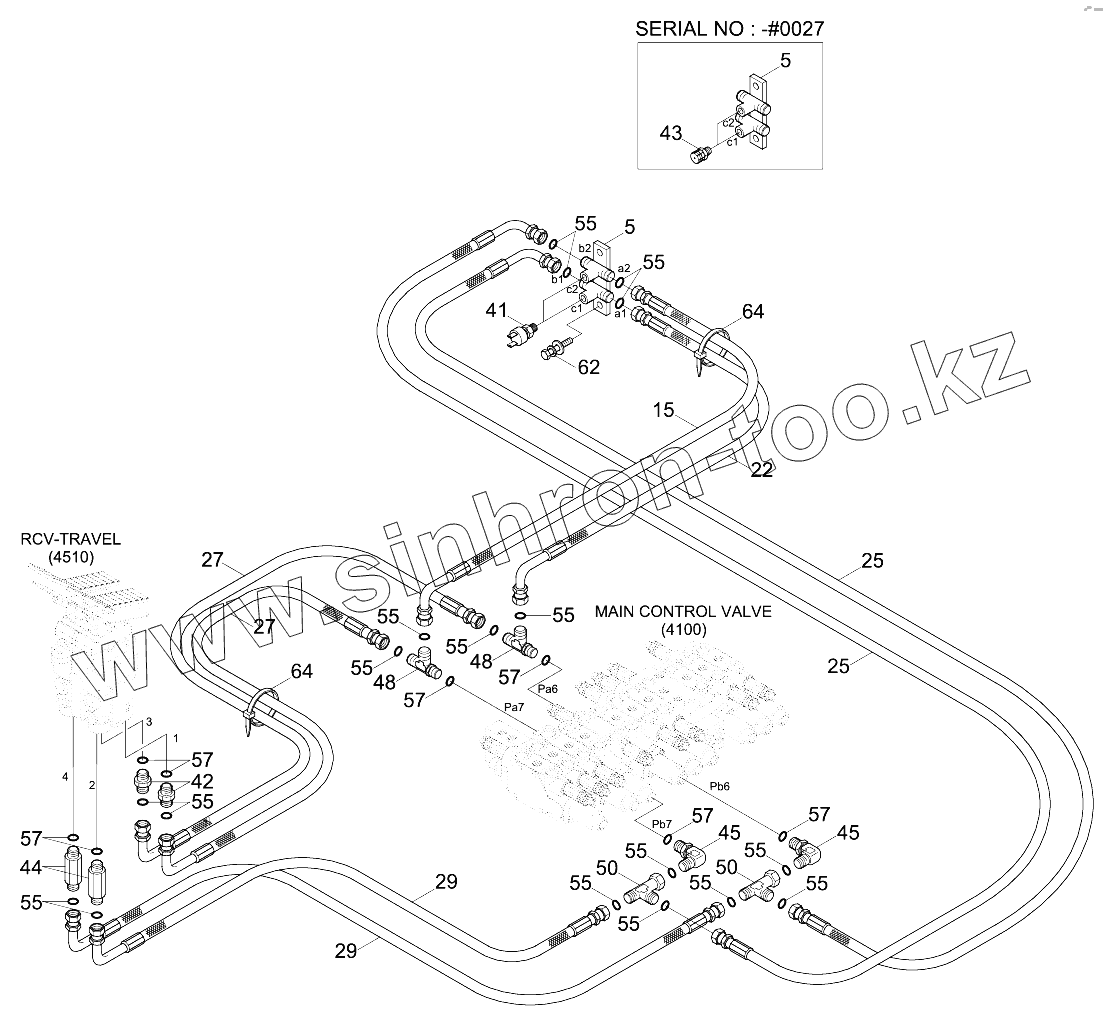

Каталог запасных частей к технике: Hyundai R16-9. PILOT HYD PIPING 4 (TRAVEL, ALARM)
5
5
15
22
25
25
27
27
29
29
41
42
43
44
45
45
48
48
50
50
55
55
55
55
55
55
55
55
55
55
55
55
55
55
57
57
57
57
57
57
62
64
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5 | 31MH-20360 | Shuttle Valve | |
| 15 | X420-042004 | Hose Assy-Orfs 0x90 | |
| 22 | X420-042005 | Hose Assy-Orfs 0x90 | |
| 25 | X420-042008 | HOSE ASSY-ORFS 0X90 | |
| 27 | X420-042010 | HOSE ASSY-ORFS 0X90 | |
| 29 | X420-042013 | Hose Assy-Orfs 0x90 | |
| 41 | 31E5-40540 | Switch-Pressure | |
| 42 | X500-110001 | CONNECTOR-ORFS | |
| 43 | X500-110002 | CONNECTOR-ORFS | |
| 44 | X511-104513 | CONNECTOR-LONG,ORFS | |
| 45 | X520-110001 | ELBOW-90,ORFS | |
| 48 | X820-045151 | TEE-R/TYPE,ORFS | |
| 50 | X840-515151 | Tee-R/Type, Swivel, Orfs | |
| 55 | S621-011001 | O-RING | |
| 57 | S631-011004 | O-RING | |
| 62 | S037-102026 | BOLT-W/WASHER | |
| 64 | S551-050203 | Clamp-Band |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
