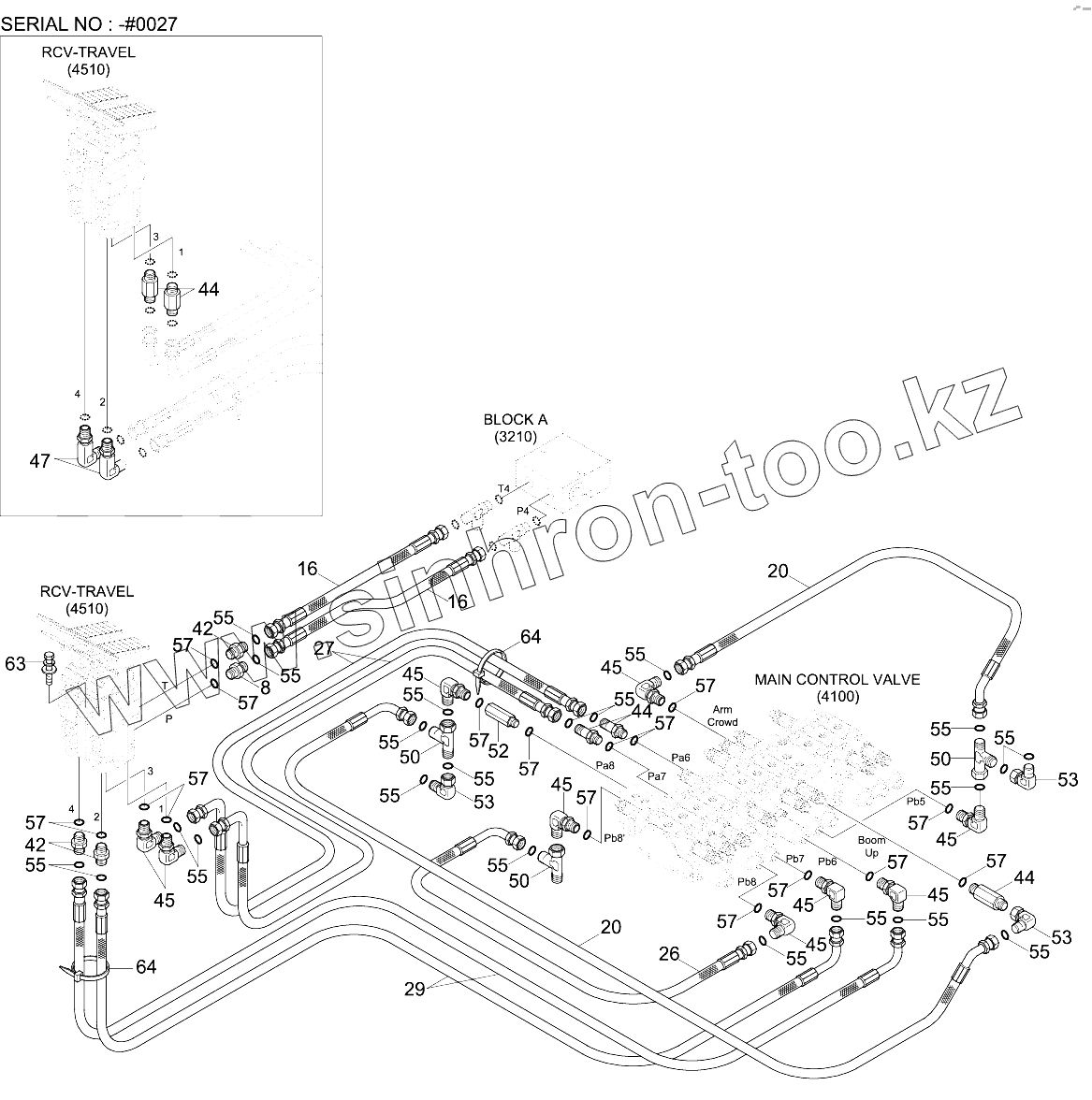

Каталог запасных частей к технике: Hyundai R16-9. PILOT HYD PIPING 2 (TRAVEL)
8
16
16
20
20
26
27
29
42
42
44
44
44
45
45
45
45
45
45
45
45
47
50
50
50
52
53
53
53
55
55
55
55
55
55
55
55
55
55
55
55
55
55
55
55
55
55
57
57
57
57
57
57
57
57
57
57
57
57
57
57
63
64
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8 | 31N6-25060 | FILTER-LAST GUARD | |
| 16 | X400-042006 | Hose Assy-Synf, Orfs | |
| 20 | X410-042011 | Hose Assy-Synf, Orfs 0x45 | |
| 26 | X420-042009 | Hose Assy-Orfs 0x90 | |
| 27 | X420-042010 | HOSE ASSY-ORFS 0X90 | |
| 29 | X420-042013 | Hose Assy-Orfs 0x90 | |
| 42 | X500-110001 | CONNECTOR-ORFS | |
| 44 | X511-104513 | CONNECTOR-LONG,ORFS | |
| 45 | X520-110001 | ELBOW-90,ORFS | |
| 47 | 31N6-25110 | ELBOW-90,LONG | |
| 50 | X840-515151 | Tee-R/Type, Swivel, Orfs | |
| 52 | 31E9-22120 | Connector | |
| 53 | X850-515100 | ELBOW-90 SWIVEL,ORFS | |
| 55 | S621-011001 | O-RING | |
| 57 | S631-011004 | O-RING | |
| 63 | S035-082526 | BOLT-W/WASHER | |
| 64 | S551-050203 | Clamp-Band |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
