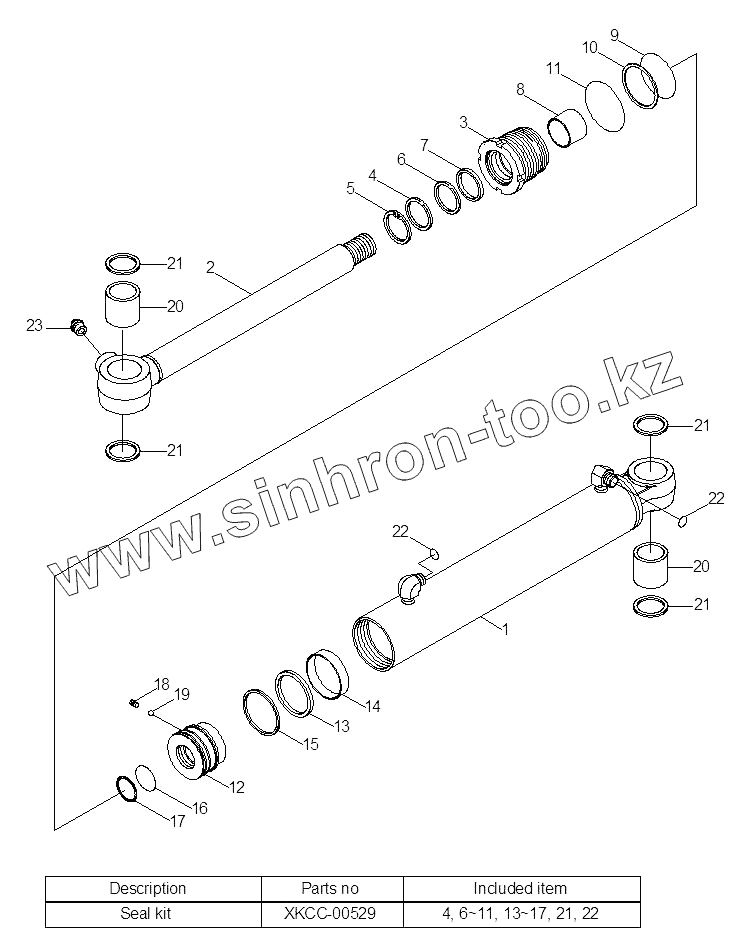

Каталог запасных частей к технике: Hyundai R16-9. BOOM SWING CYLINDER
31MJ-10122
XKCC-00529
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
21
21
22
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31MJ-10122 | 31MJ-10122 | Boom Swing Cyl Assy | |
| XKCC-00529 | XKCC-00529 | Seal Kit | |
| 1 | XKCC-00460 | Tube Assy | |
| 2 | XKCC-00464 | Rod Assy | |
| 3 | XKCC-00467 | Gland | |
| 4 | XKCC-00448 | Wiper-Dust | |
| 5 | XKCC-00449 | Ring-Retaining | |
| 6 | XKCC-00450 | Seal-Rod | |
| 7 | XKCC-00451 | Ring-Back Up | |
| 8 | XKCC-00363 | Bearing-Dry | |
| 9 | XKCC-00057 | O-Ring | |
| 10 | XKCC-00431 | Ring-Back Up | |
| 11 | XKCC-00239 | O-Ring | |
| 12 | XKCC-00468 | Piston | |
| 13 | XKCC-00433 | Seal-Piston | |
| 14 | XKCC-00434 | Ring-Wear | |
| 15 | XKCC-00435 | Ring-Dust | |
| 16 | XKCC-00360 | O-Ring | |
| 17 | XKCC-00455 | Ring-Back Up | |
| 18 | XKCC-00362 | Screw-Set | |
| 19 | XKCC-00361 | Ball-Steel | |
| 20 | 61M9-90310 | Bushing-Pin | |
| 21 | XKCC-00393 | Seal-Dust | |
| 22 | XKCC-00395 | O-Ring | |
| 23 | XKCC-00069 | Nipple-Grease |
