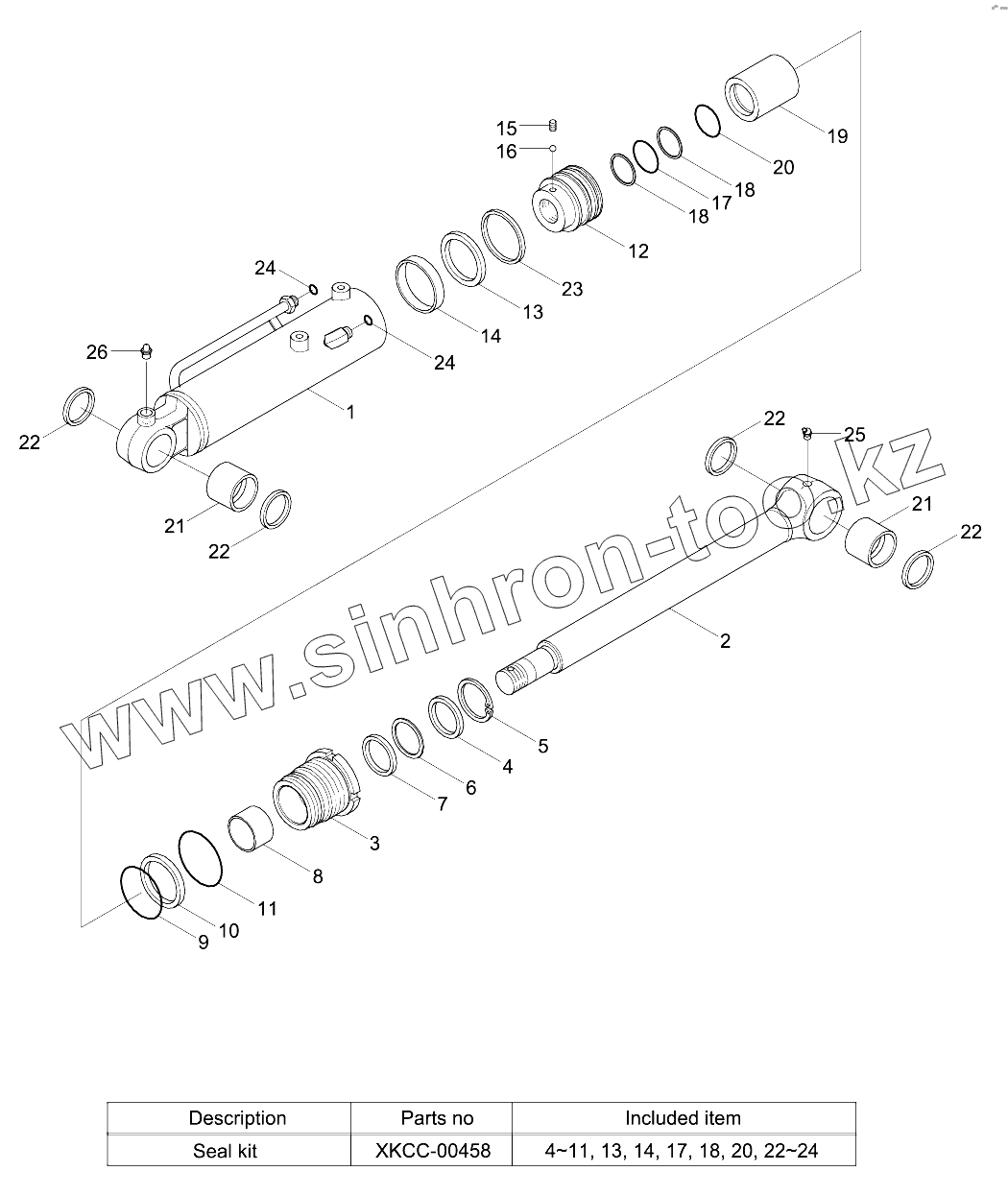

Каталог запасных частей к технике: Hyundai R16-9. BLADE CYLINDER
XKCC-00458
1
1
2
3
4
4
5
6
6
7
8
9
10
11
12
13
13
14
14
15
16
17
18
18
19
21
21
22
22
22
22
23
24
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| XKCC-00458 | XKCC-00458 | Seal Kit | |
| 31MJ-40213 | 31MJ-40213 | Dozer Cylinder Assy | |
| 31MJ-40212 | 31MJ-40212 | Dozer Cylinder Assy | |
| 1 | XKCC-01003 | Tube Assy | |
| 1 | XKCC-00438 | Tube Assy | |
| 2 | XKCC-00444 | Rod Assy | |
| 3 | XKCC-00447 | Gland | |
| 4 | XKCC-01004 | Dust Wiper | |
| 4 | XKCC-00448 | Wiper-Dust | |
| 5 | XKCC-00449 | Ring-Retaining | |
| 6 | XKCD-02331 | Rod Seal | |
| 6 | XKCC-00450 | Seal-Rod | |
| 7 | XKCC-00451 | Ring-Back Up | |
| 8 | XKCC-00363 | Bearing-Dry | |
| 9 | XKCC-00120 | O-Ring | |
| 10 | XKCC-00452 | Back Up Ring | |
| 11 | XKCC-00122 | O-Ring | |
| 12 | XKCC-00453 | Piston | |
| 13 | XKCC-01005 | Piston Seal | |
| 13 | XKCC-00126 | Piston Seal | |
| 14 | XKCC-01006 | Wear Ring | |
| 14 | XKCC-00454 | Wear Ring | |
| 15 | XKCC-00362 | Screw-Set | |
| 16 | XKCC-00361 | Ball-Steel | |
| 17 | XKCC-00360 | O-Ring | |
| 18 | XKCC-00455 | Ring-Back Up | |
| 19 | XKCC-00456 | Spacer | |
| 21 | 51MJ-55100 | Bushing | |
| 22 | XKCC-00393 | Seal-Dust | |
| 23 | XKCC-00457 | Dust Ring | |
| 24 | XKCC-00395 | O-Ring | |
| 25 | XKCC-00341 | Nipple-Grease | |
| 26 | XKCC-00069 | Nipple-Grease |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
