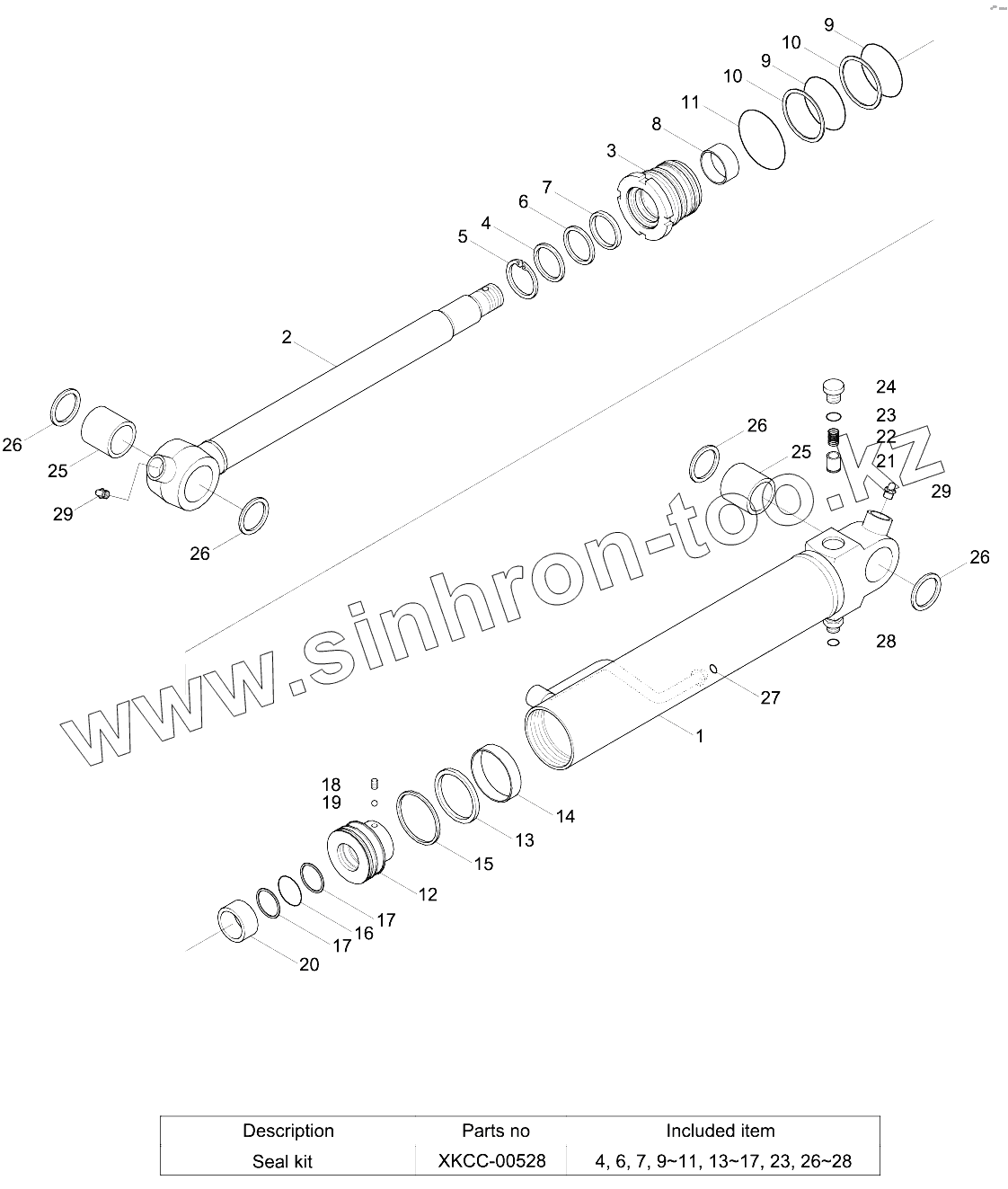

Каталог запасных частей к технике: Hyundai R16-9. ARM CYLINDER
31MJ-50123
XKCC-00528
1
2
3
4
5
6
7
8
9
9
10
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
25
26
26
26
26
27
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31MJ-50123 | 31MJ-50123 | Arm Cylinder Assy | |
| XKCC-00528 | XKCC-00528 | Seal Kit | |
| 1 | XKCC-00399 | Tube Assy | |
| 2 | XKCC-00405 | Rod Assy | |
| 3 | XKCC-00408 | Gland | |
| 4 | XKCC-00118 | Wiper-Dust | |
| 5 | XKCC-00119 | Ring-Retaining | |
| 6 | XKCC-00384 | Seal-Rod | |
| 7 | XKCC-00034 | Ring-Back Up | |
| 8 | XKCC-00383 | Bearing-Dry | |
| 9 | XKCC-00239 | O-Ring | |
| 10 | XKCC-00385 | Ring-Back Up | |
| 11 | XKCC-00120 | O-Ring | |
| 12 | XKCC-00386 | Piston | |
| 13 | XKCC-00387 | Seal-Piston | |
| 14 | XKCC-00388 | Ring-Wear | |
| 15 | XKCC-00394 | Ring-Dust | |
| 16 | XKCC-00389 | O-Ring | |
| 17 | XKCC-00390 | Ring-Back Up | |
| 18 | XKCC-00362 | Screw-Set | |
| 19 | XKCC-00361 | Ball-Steel | |
| 20 | XKCC-00409 | Ring-Cushion | |
| 21 | XKCC-00410 | Check Valve | |
| 22 | XKCC-00013 | Spring-Coil | |
| 23 | XKCC-00411 | O-Ring | |
| 24 | XKCC-00412 | Plug-Hyd | |
| 25 | 61M9-90310 | Bushing-Pin | |
| 26 | XKCC-00393 | Seal-Dust | |
| 27 | XKCC-00395 | O-Ring | |
| 28 | XKCC-00038 | O-Ring | |
| 29 | XKCC-00069 | Nipple-Grease |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
