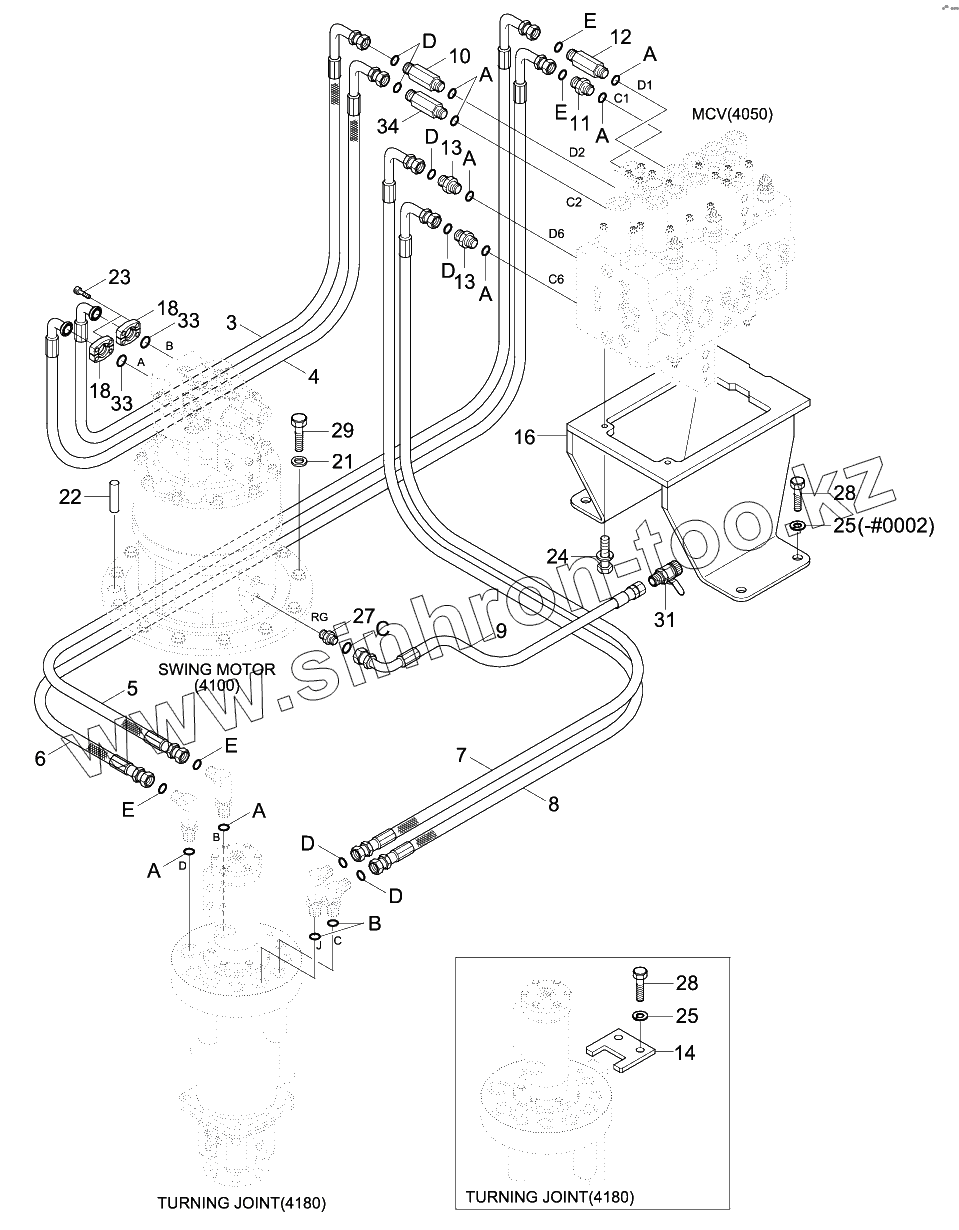

Каталог запасных частей к технике: Hyundai R140W-9S. UPPER HYD PIPING (TRAVEL)

Тип техники

Марка

Модель

Схема

3

4

5

6

7

8

9

10

11

12

13

13

14

16

18

18

21

22

23

24

25

25

27

28

28

29

31

33

33

34

A

A

A

A

A

A

A

B

C

D

D

D

D

D

E

E

E

E

Позиция на иллюстрации	Заводской номер детали		Название детали
3	31Q4-13090		Hose Assy
4	31Q4-13100		Hose Assy
5	P930-128024		Hose Assy-Orfs 0x90
6	P930-128025		Hose Assy-Orfs 0x90
7	P933-089027		Hose Assy-Orfs 0x90
8	P933-089029		Hose Assy-Orfs 0x90
9	31Q4-13150		Hose Assy
10	X511-112545		Connector-Long,Orfs
11	X500-110004		CONNECTOR-ORFS
12	X511-112547		Connector-Long, Orfs
13	X500-110017		Connector-Orfs
14	31N4-13080YL		Plate-Lock
16	31Q4-12250		Support Wa-Mcv
18	P173-080101		Flange-Split
21	S441-160006		WASHER-HARDENED
22	31E3-3053		Pin-Dowel
23	S109-080256		BOLT-SOCKET
24	S037-123526		BOLT-W/WASHER
25	S411-160006		WASHER-SPRING
27	X500-430003		CONNECTOR-ORFS
28	S017-16040D		BOLT-HEX
29	S017-16055D		Bolt-Hex
31	31Q9-11600		VALVE-DRAIN
33	Y171-015004		O-Ring
34	X511-112543		Connector-Long, Orfs
A	S631-024004		O-RING
B	S631-018004		O-RING
C	S621-012001		O-RING
D	S621-014001		O-RING
E	S621-018001		O-RING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
