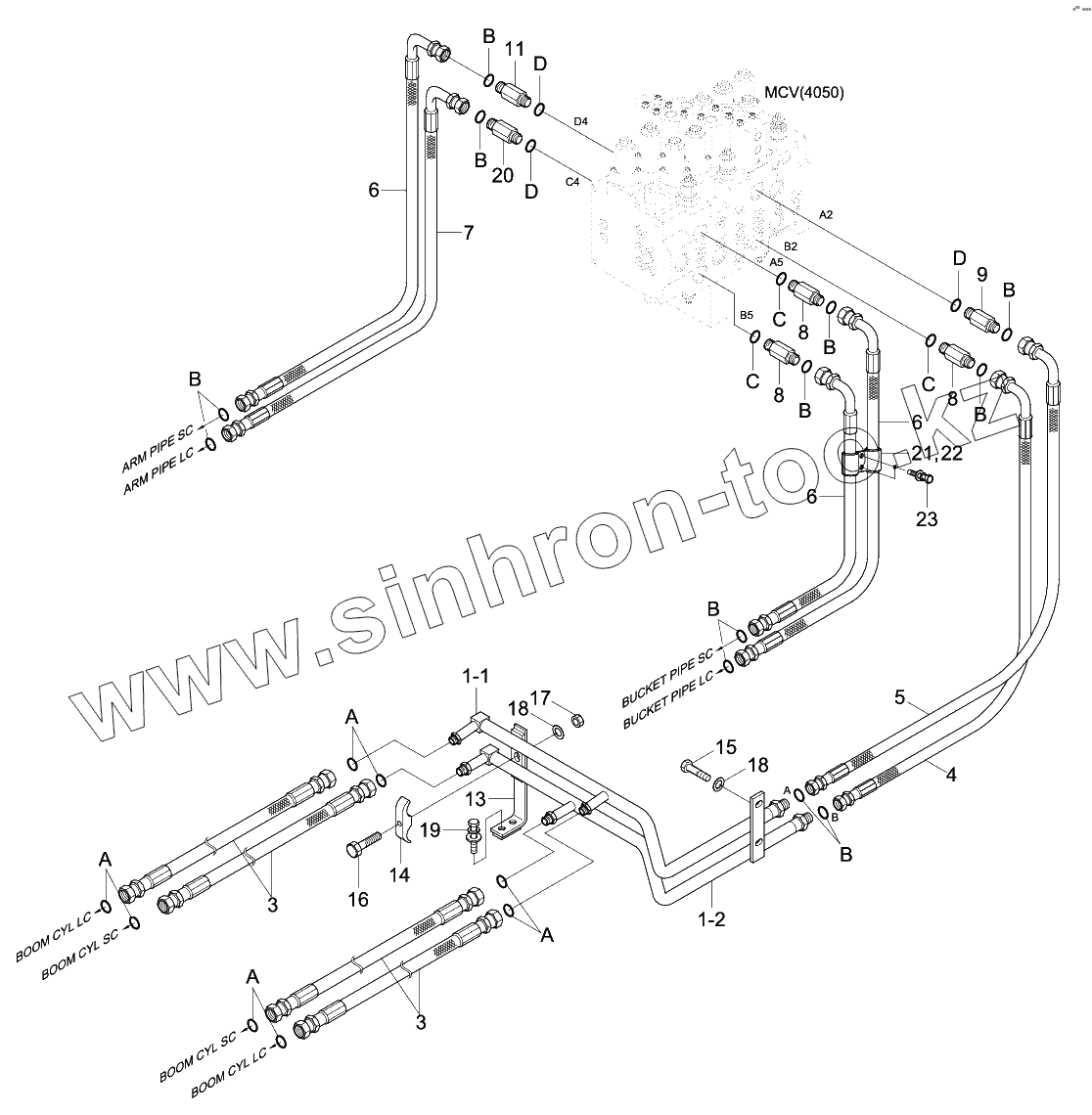

Каталог запасных частей к технике: Hyundai R140W-9S. UPPER HYD PIPING (ATTACH)

Тип техники

Марка

Модель

Схема

1

1-1

1-2

3

3

4

5

6

6

6

7

8

8

8

9

11

13

14

15

16

17

18

18

19

20

21

22

23

A

A

A

A

B

B

B

B

B

B

B

B

B

C

C

C

D

D

D

Позиция на иллюстрации	Заводской номер детали		Название детали
1	31Q4-13430		Pipe Sub Assy
1-1	31Q4-13411		Pipe Assy
1-2	31Q4-13421		Pipe Assy
3	31Q4-13330		Hose Assy
4	P930-128017		Hose Assy-Orfs 0x90
5	P930-128019		Hose Assy-Orfs 0x90
6	P933-128024		Hose Assy-Orfs 0x90
7	P933-128025		Hose Assy-Orfs 0x90
8	X511-112545		Connector-Long,Orfs
9	X511-116544		Connector-Long, Orfs
11	X511-116546		Connector-Long, Orfs
13	31Q4-12310		Bracket-Return
14	31N4-12270		Clamp-Pipe
15	S017-100256		Bolt-Hex
16	S017-100756		Bolt-Hex
17	S205-10100B		NUT-HEX
18	S403-10200B		WASHER-PLAIN
19	S037-103026		BOLT-W/WASHER
20	X511-116545		Connector-Long,Orfs
21	31Q4-13390		Clamp Assy
22	31Q4-13380		Clamp Assy
23	S037-123526		BOLT-W/WASHER
A	S621-014001		O-RING
B	S621-018001		O-RING
C	S631-024004		O-RING
D	S631-029004		O-RING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
