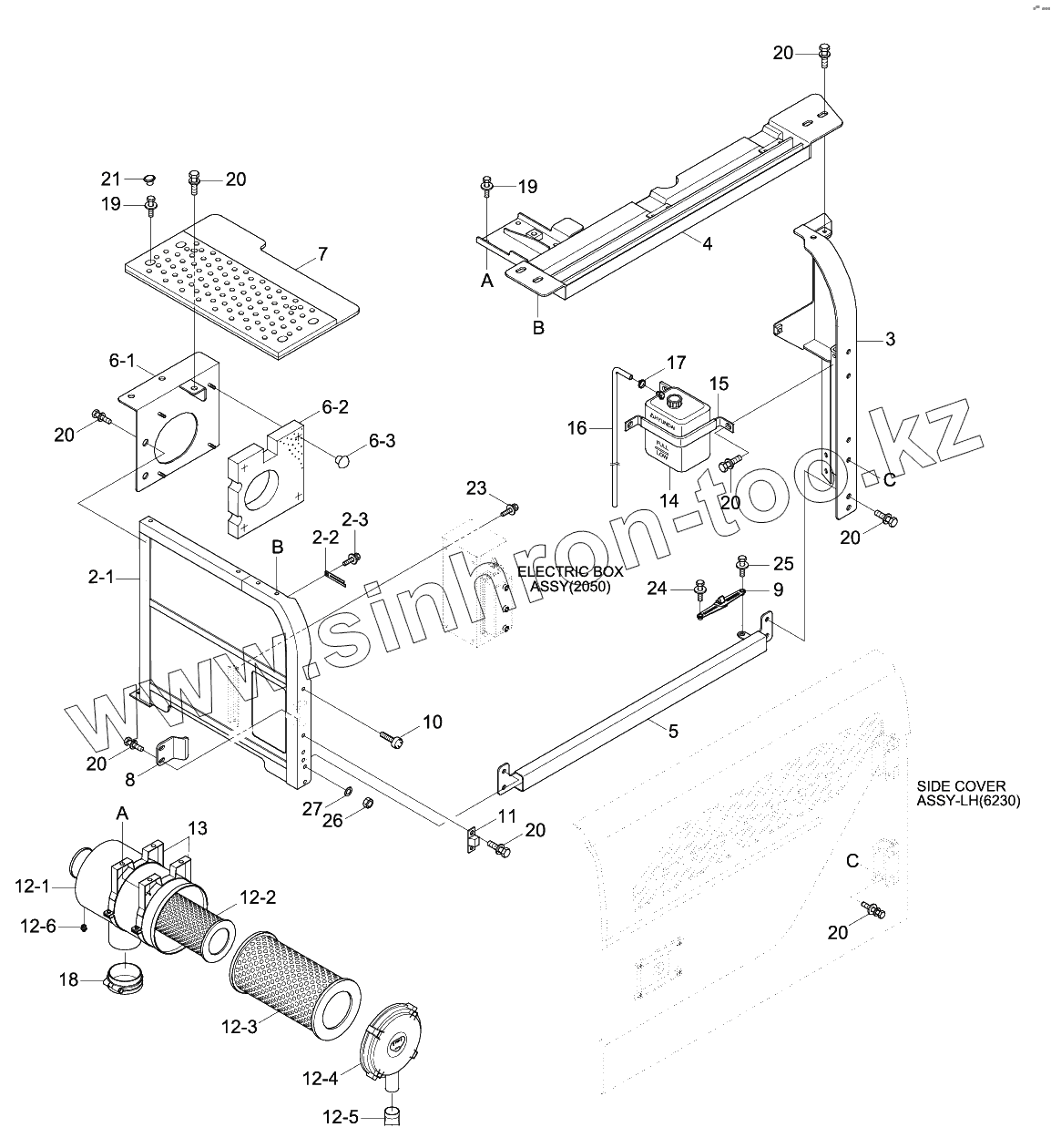

Каталог запасных частей к технике: Hyundai R140W-9S. SIDE COWL ASSY (LH)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
78Q4-52002
2
2-1
2-2
2-3
3
4
5
6
6-1
6-2
6-3
7
8
9
10
11
12
12-2
12-3
12-4
12-5
12-6
13
14
15
16
17
18
19
19
20
20
20
20
20
20
20
20
21
23
24
25
26
27
12-1
Позиция на иллюстрации Заводской номер детали Название детали
78Q4-52002 78Q4-52002 Side Cowl Assy-Lh
2 78Q4-52301 Support Assy-Lh
2-1 78Q4-52311 Support Assy-Lh
2-2 S593-000902 CLIP-HARNESS
2-3 S037-101526 BOLT-W/WASHER
3 71Q4-52502 Support Wa-Lh
4 71Q4-52601 Hood Wa-Rad
5 71Q4-52701 Support-Lh
6 78Q4-52901 Screen Assy-Mcv
6-1 78Q4-52911 Screen-Mcv
6-2 78Q4-52921 Sponge
6-3 71EM-51580 CAP-STUD BOLT
7 78Q4-55100 Hood Wa-A/C
8 71Q4-52490 Plate-Lock
9 71Q6-52180 STAY ASSY-LH
10 71EH-13150 BUMPER-RUBBER
11 71Q6-53951 STOPPER-B
12 11Q6-20030 Air Cleaner Assy
12-2 11N6-27030 Element-Safety
12-3 11N6-27040 Element-Primary
12-4 11N6-27050 Cover Assy
12-5 11N6-27060 Valve-Vacuator
12-6 11N6-27070 Nipple-Sensor
13 11N6-27100 Clamp Band Wa
14 11Q4-42200 Tank-Reservoir
15 78Q4-52700 Clamp-Reservoir Tank
16 11E3-4011 Hose
17 S520-015000 CLAMP-HOSE,S/DRIVE
18 11N6-20070 Grill
19 S035-082056 BOLT-W/WASHER
20 71Q6-50025 BOLT-W/WASHER
21 71Q6-41800 CAP
23 S037-101556 BOLT-W/WASHER
24 S037-102556 BOLT-W/WASHER
25 S037-103556 BOLT-W/WASHER
26 S203-101006 Nut-Hex
27 S403-105006 Washer-Plain
12-1 11N6-27020 Body Assy
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
