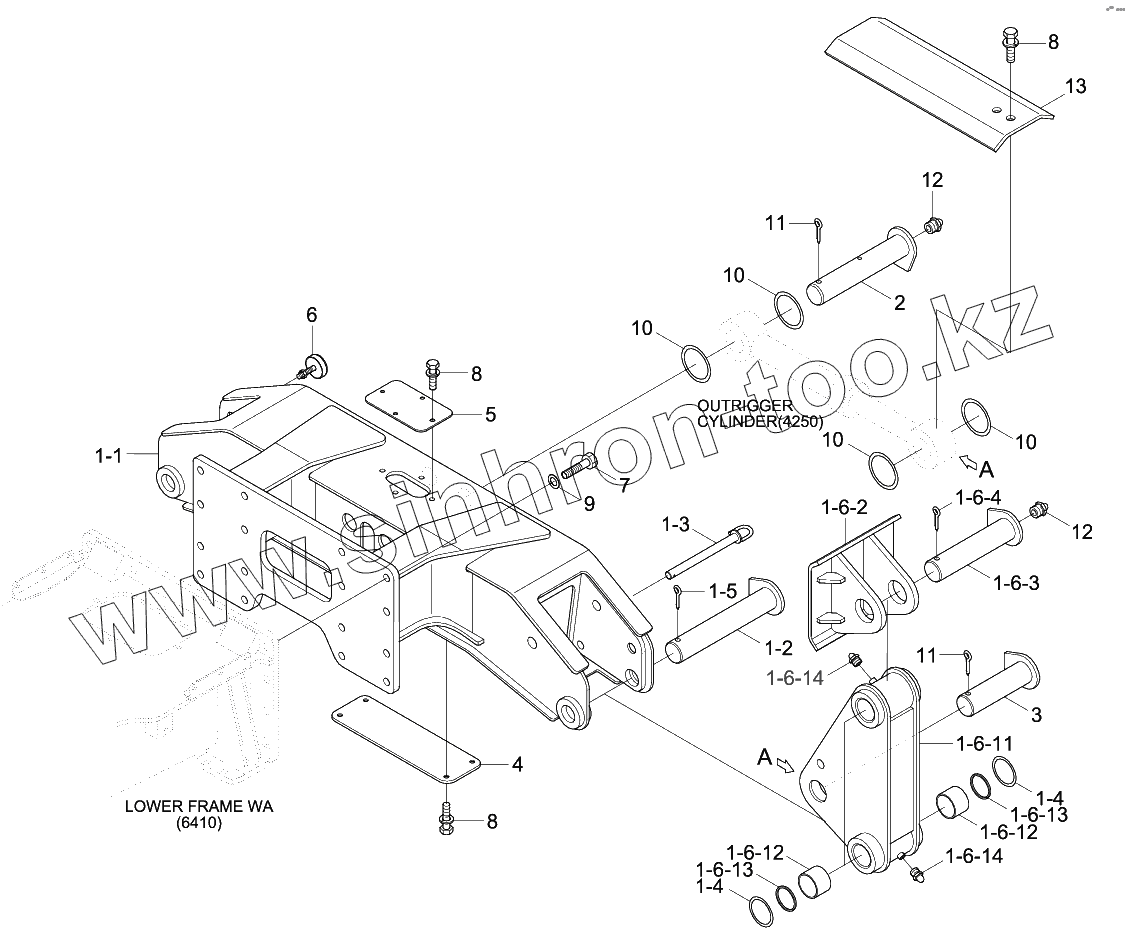

Каталог запасных частей к технике: Hyundai R140W-9S. OUTRIGGER MOUNTING-REAR

Тип техники

Марка

Модель

Схема

S461-800902

S461-800902

S461-800902

S651-810002

S651-810002

1

1-1

1-2

1-3

1-4

1-4

1-5

1-6

1-6-1

1-6-2

1-6-3

1-6-11

1-6-12

1-6-12

1-6-13

1-6-13

1-6-14

1-6-14

2

3

4

5

6

7

8

8

8

9

10

10

10

10

13

Позиция на иллюстрации	Заводской номер детали		Название детали
S461-800902	S461-800902		Pin-Split
S461-800902	S461-800902		Pin-Split
S651-810002	S651-810002		NIPPLE-GREASE
1	51Q4-53000		Outrigger Assy-Rear
1-1	51Q4-53010		Frame Wa-Rear O/R
1-2	53N4-55560		Pin Assy
1-3	51EK-52542GG		Pin-Safety
1-4	S391-070120		Shim-Round
1-5	S461-800902		Pin-Split
1-6	51Q4-53190		Leg & Foot Assy
1-6-1	51Q4-53200		Leg Assy
1-6-2	51Q4-53300		Foot Wa
1-6-3	53N4-55570		Pin Assy
1-6-11	51Q4-53210		Leg Wa
1-6-12	51Q4-55200		Bushing
1-6-13	Y020-070011		Seal-Dust, Dli, Kpu
1-6-14	S651-810002		NIPPLE-GREASE
2	53N4-55580		Pin Assy
3	53N4-55550		Pin Assy
4	51Q4-53510		Plate-Cover
5	51Q4-53520		Cover
6	51EK-52990		Reflector-Rear
7	S018-24050D		Bolt-Hex
8	S037-122556		BOLT-W/WASHER
9	S441-240006		WASHER-HARDENED
10	S391-070130		Shim-Round
13	51N6-52540GG		Cover-Cyl Rod
