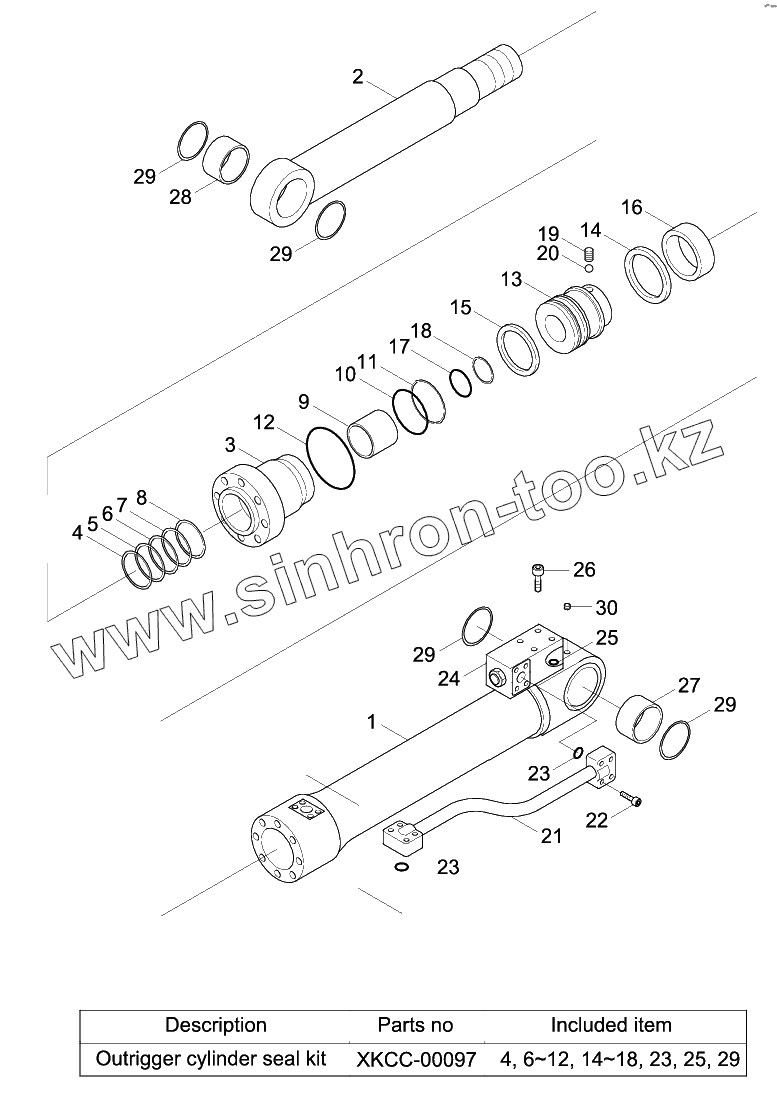

Каталог запасных частей к технике: Hyundai R140W-9S. OUTRIGGER CYLINDER

Тип техники

Марка

Модель

Схема

31Q4-70221

XKCC-00097

31Q4-70211

1

2

3

4

4

5

6

6

7

8

9

10

11

12

12

13

14

14

15

16

17

18

18

19

20

21

21

22

23

23

23

24

24

25

25

26

27

28

29

29

29

29

29

30

Позиция на иллюстрации	Заводской номер детали		Название детали
31Q4-70221	31Q4-70221		Cylinder-Outrigger,Rh
XKCC-00097	XKCC-00097		Seal Kit
31Q4-70211	31Q4-70211		Cylinder-Outrigger,Lh
1	XKCC-00075		Tube Assy
2	XKCC-00076		Rod Assy
3	XKCC-01207		Gland
4	XKCC-00639		Dust Wiper
5	XKCC-00081		Retain Ring
6	XKCC-00640		Rod Seal
7	XKCC-00083		Ring-Back Up
8	XKCC-00641		Buffer Ring
9	XKCC-00085		Du Bush
10	XKCC-00086		O-Ring
11	XKCC-00087		Ring-Back Up
12	XKCC-00088		O-RING
13	XKCC-01208		Piston
14	XKCC-01203		SEAL-PISTON
15	XKCC-00091		RING-DUST
16	XKCC-00858		RING-WEAR
17	XKCC-00057		O-Ring
18	XKCC-00058		Back Up Ring
19	XKCC-00059		BALL-STEEL
20	XKCC-00060		Screw-Set
21	H021-35020		Pipe Assy-Rh
21	XKCC-00093		Pipe Assy
22	XKCC-00062		Bolt-Socket
23	XKCC-00063		O-RING
24	XKCC-01099		Check Vlv-Double,Lh
24	XKCC-01101		Check Vlv-Double,Rh
25	XKCC-00065		O-RING
26	XKCC-00066		Bolt-Socket
27	61Q6-05630		BUSHING-PIN
28	61Q6-05550		Bushing-Pin
29	XKCC-00096		Seal-Dust
30	XKCC-00619		Plug-Socket

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
