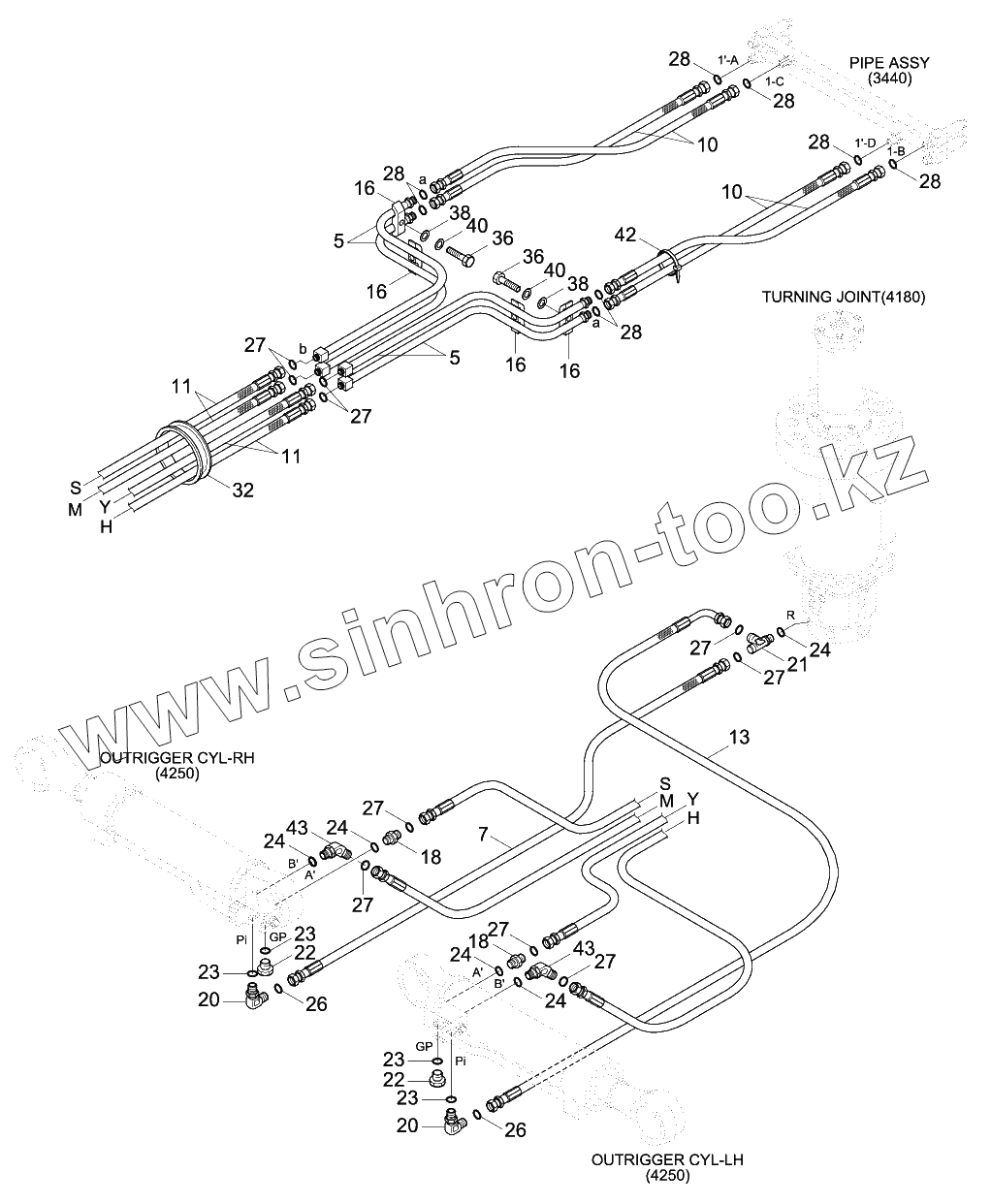

Каталог запасных частей к технике: Hyundai R140W-9S. LOWER HYD PIPING 2(4 OUTRIGGER, -#0014)

Тип техники

Марка

Модель

Схема

5

5

7

10

10

11

11

13

16

16

16

16

18

18

20

20

21

22

22

23

23

23

23

24

24

24

24

24

26

26

27

27

27

27

27

27

27

27

28

28

28

28

28

28

32

36

36

38

38

40

40

42

43

43

Позиция на иллюстрации	Заводской номер детали		Название детали
5	31Q4-70360		Pipe Assy
7	P913-044053		Hose Assy-Orfs 0x0
10	P913-089029		Hose Assy-Orfs 0x0
11	P913-069023		Hose Assy-Orfs
13	P933-044054		Hose Assy-Orfs 0x90
16	31EE-50180		Clamp Assy
18	X500-110002		CONNECTOR-ORFS
20	X520-110001		ELBOW-90,ORFS
21	X820-065151		Tee-R/Type, Orfs
22	P220-110102		Plug-Hex
23	S631-011004		O-RING
24	S631-014004		O-RING
26	S621-011001		O-RING
27	S621-012001		O-RING
28	S621-014001		O-RING
32	S760-091414		Grommet
36	S017-120606		Bolt-Hex
38	S403-121006		Washer-Plain
40	S411-120006		WASHER-SPRING
42	S552-102370		Clamp-Band
43	X530-110002		Elbow-45,Orfs

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
