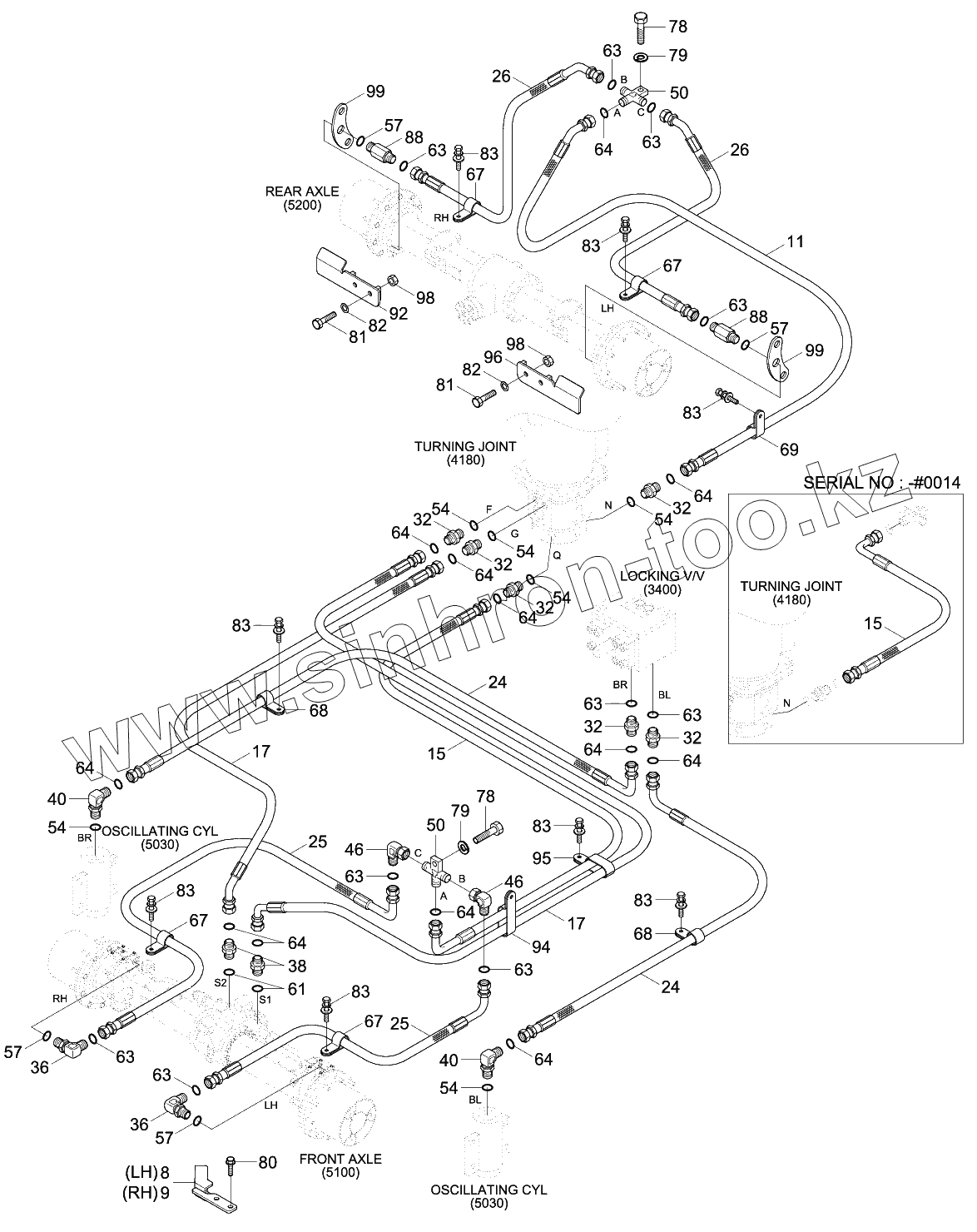

Каталог запасных частей к технике: Hyundai R140W-9S. LOWER HYD PIPING 2
8
9
11
15
15
17
17
24
24
25
25
26
26
32
32
32
32
32
32
36
36
38
40
40
46
46
50
50
54
54
54
54
54
54
57
57
57
57
61
63
63
63
63
63
63
63
63
63
63
64
64
64
64
64
64
64
64
64
64
64
67
67
67
67
68
68
69
78
78
79
79
80
83
83
83
83
83
83
83
83
88
88
94
95
99
99
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8 | 31Q4-43010 | Cover Wa-Front | |
| 9 | 31Q4-43020 | Cover Wa-Front | |
| 11 | P923-067022 | Hose Assy-Orfs 0x45 | |
| 15 | P933-067027 | Hose Assy-Orfs 0x90 | |
| 17 | P923-066036 | Hose Assy-Orfs 0x45 | |
| 24 | P933-067018 | Hose Assy-Orfs 0x90 | |
| 25 | P933-043024 | Hose Assy-Orfs 0x90 | |
| 26 | P923-043020 | Hose Assy-Orfs 0x45 | |
| 32 | X500-110002 | CONNECTOR-ORFS | |
| 36 | X530-210001 | Elbow-45,Orfs | |
| 38 | X520-210004 | Elbow-90,Orfs | |
| 40 | X520-110002 | ELBOW-90,ORFS | |
| 46 | X850-515100 | ELBOW-90 SWIVEL,ORFS | |
| 50 | 31N5-41030 | Tee-Mountingg | |
| 54 | S631-014004 | O-RING | |
| 57 | Y161-014001 | O-RING | |
| 61 | P392-180000 | Washer-Copper | |
| 63 | S621-011001 | O-RING | |
| 64 | S621-012001 | O-RING | |
| 67 | 31L7-10190 | CLAMP-TUBE | |
| 68 | 31L7-10200 | CLAMP-TUBE | |
| 69 | 31L7-10230 | CLAMP | |
| 78 | S017-100356 | Bolt-Hex | |
| 79 | S411-100006 | WASHER-SPRING | |
| 80 | S057-160451 | Bolt-Hex,Flange | |
| 83 | S037-101526 | BOLT-W/WASHER | |
| 88 | 31N6-41170 | Connector-Long,Orfs | |
| 94 | 31L7-10240 | CLAMP-TUBE INS | |
| 95 | 31L7-10270 | CLAMP-TUBE | |
| 99 | 31Q4-43170 | Protector |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
