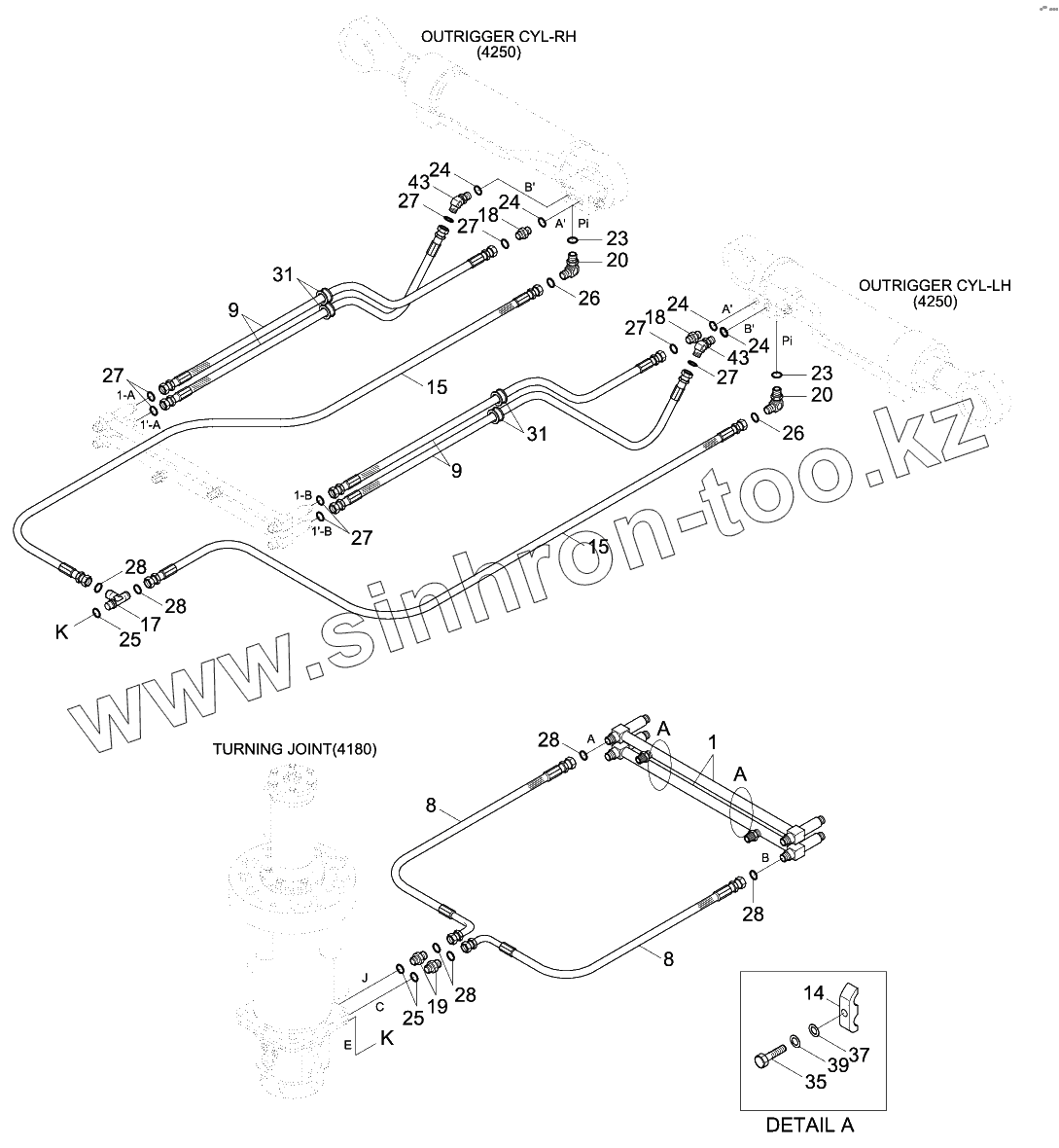

Каталог запасных частей к технике: Hyundai R140W-9S. LOWER HYD PIPING 1(4 OUTRIGGER, -#0014)

Тип техники

Марка

Модель

Схема

1

8

8

9

9

14

15

15

17

18

18

19

20

20

23

23

24

24

24

24

25

25

26

26

27

27

27

27

27

27

28

28

28

28

28

31

31

35

37

39

43

43

Позиция на иллюстрации	Заводской номер детали		Название детали
1	31Q4-70311		Pipe Assy
8	P933-089011		Hose Assy-Orfs 0x90
9	P913-069028		Hose Assy-Orfs 0x0
14	34EA-10250		Clamp-Pipe
15	P913-044041		Hose Assy-Orfs 0x0
17	X820-085151		Tee-R/Type,Orfs
18	X500-110002		CONNECTOR-ORFS
19	X500-110003		CONNECTOR-ORFS
20	X520-110001		ELBOW-90,ORFS
23	S631-011004		O-RING
24	S631-014004		O-RING
25	S631-018004		O-RING
26	S621-011001		O-RING
27	S621-012001		O-RING
28	S621-014001		O-RING
31	S760-102200		GROMMET
35	S017-100606		Bolt-Hex
37	S403-101006		Washer-Plain
39	S411-100006		WASHER-SPRING
43	X530-110002		Elbow-45,Orfs

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
