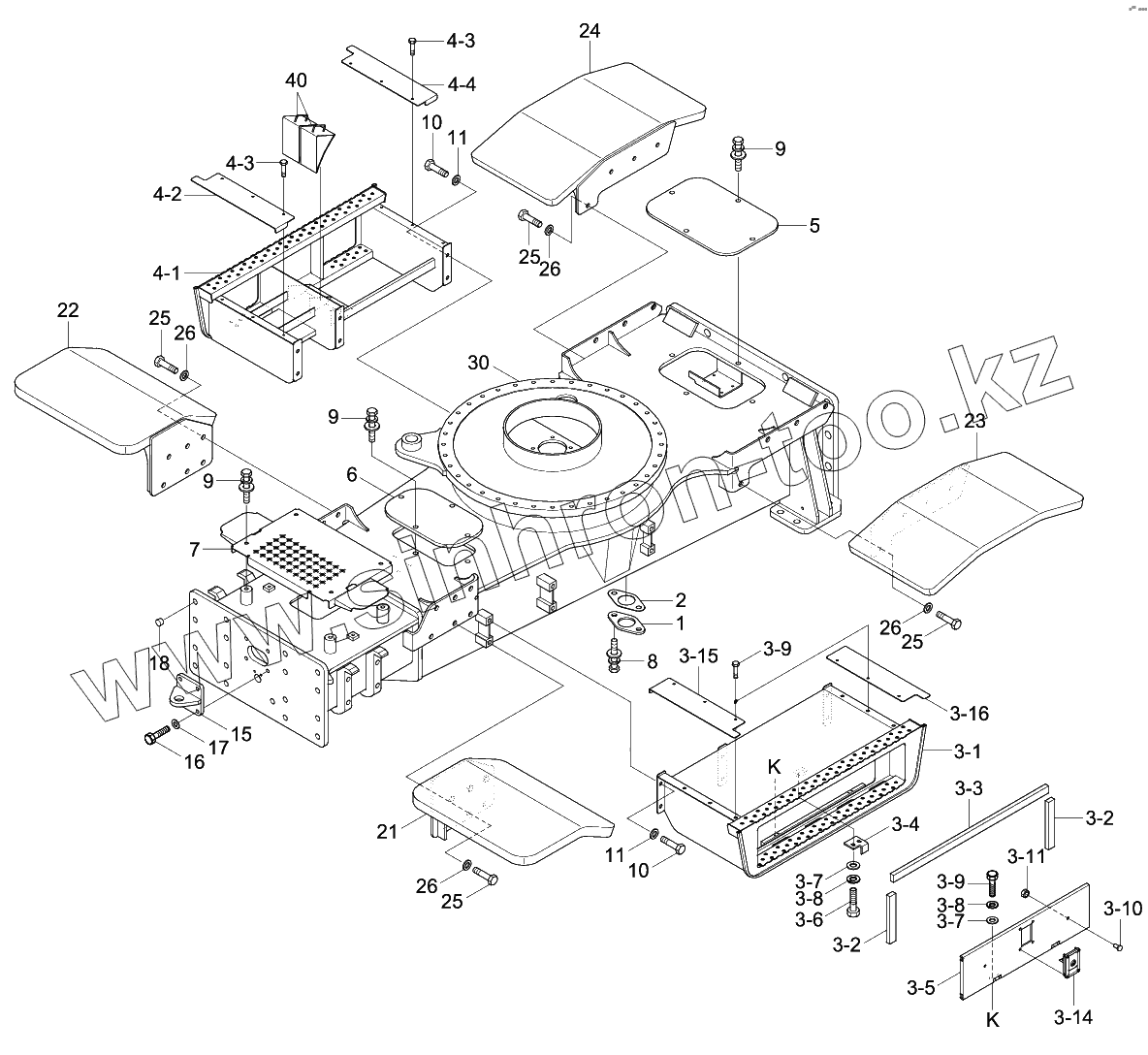

Каталог запасных частей к технике: Hyundai R140W-9S. LOWER FRAME & FENDER
51Q4-31370
S015-080206
S015-080206
51Q4-31360
S441-160006
S441-160006
S441-160006
S441-160006
1
2
3
3-1
3-2
3-2
3-3
3-4
3-5
3-6
3-7
3-7
3-8
3-8
3-9
3-9
3-10
3-11
3-14
3-15
3-16
4
4-1
5
6
7
8
9
9
9
10
10
11
11
15
16
17
18
21
22
23
24
25
25
25
25
30
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 51Q4-31370 | 51Q4-31370 | Plate | |
| S015-080206 | S015-080206 | Bolt-Hex | |
| 51Q4-31360 | 51Q4-31360 | Plate | |
| S441-160006 | S441-160006 | WASHER-HARDENED | |
| 1 | 41N6-10100 | COVER | |
| 2 | 41E9-1306 | SEAL | |
| 3 | 51Q4-30315 | Foot Board Assy-Lh | |
| 3-1 | 51Q4-35015 | Foot Board Wa-Lh | |
| 3-2 | 51Q4-31210 | Pad-Rubber | |
| 3-3 | 51Q6-32200 | Pad-Rubber | |
| 3-4 | 51Q4-31232 | Bracket | |
| 3-5 | 51Q6-32310 | Door Wa-Side | |
| 3-6 | S015-080306 | Bolt-Hex | |
| 3-7 | S403-08500B | Washer-Plain | |
| 3-8 | S411-080006 | WASHER-SPRING | |
| 3-9 | S015-080206 | Bolt-Hex | |
| 3-10 | 51Q4-31350 | Stopper-Rubber | |
| 3-11 | S205-06200B | Nut-Hex | |
| 3-14 | 71Q6-52190GG | Latch Assy | |
| 3-15 | 51Q4-31360 | Plate | |
| 3-16 | 51Q4-31370 | Plate | |
| 4 | 51Q4-30410 | Foot Board Assy-Rh | |
| 4-1 | 51Q4-36015 | Foot Board Wa-Rh | |
| 5 | 51Q4-30851 | Cover | |
| 6 | 51Q4-30841 | Cover | |
| 7 | 51Q4-30860 | Cover Wa-Front | |
| 8 | S037-102556 | BOLT-W/WASHER | |
| 9 | S037-122556 | BOLT-W/WASHER | |
| 10 | S017-20040D | Bolt-Hex | |
| 11 | S441-200006 | WASHER-HARDENED | |
| 15 | 53N4-50610GG | Hook Wa | |
| 16 | S017-16040D | BOLT-HEX | |
| 17 | S441-160006 | WASHER-HARDENED | |
| 18 | S981-242500 | PLUG | |
| 21 | 51Q4-40214 | Fender Wa-Front,Lh | |
| 22 | 51Q4-40224 | Fender Wa-Front,Rh | |
| 23 | 51Q4-40713 | Fender Wa-Rear,Lh | |
| 24 | 51Q4-40723 | Fender Wa-Rear,Rh | |
| 25 | S017-160356 | Bolt-Hex | |
| 30 | 58Q4-09010 | Lower Frame Wa | |
| 40 | 81Q4-10580 | Wheel Chock |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
