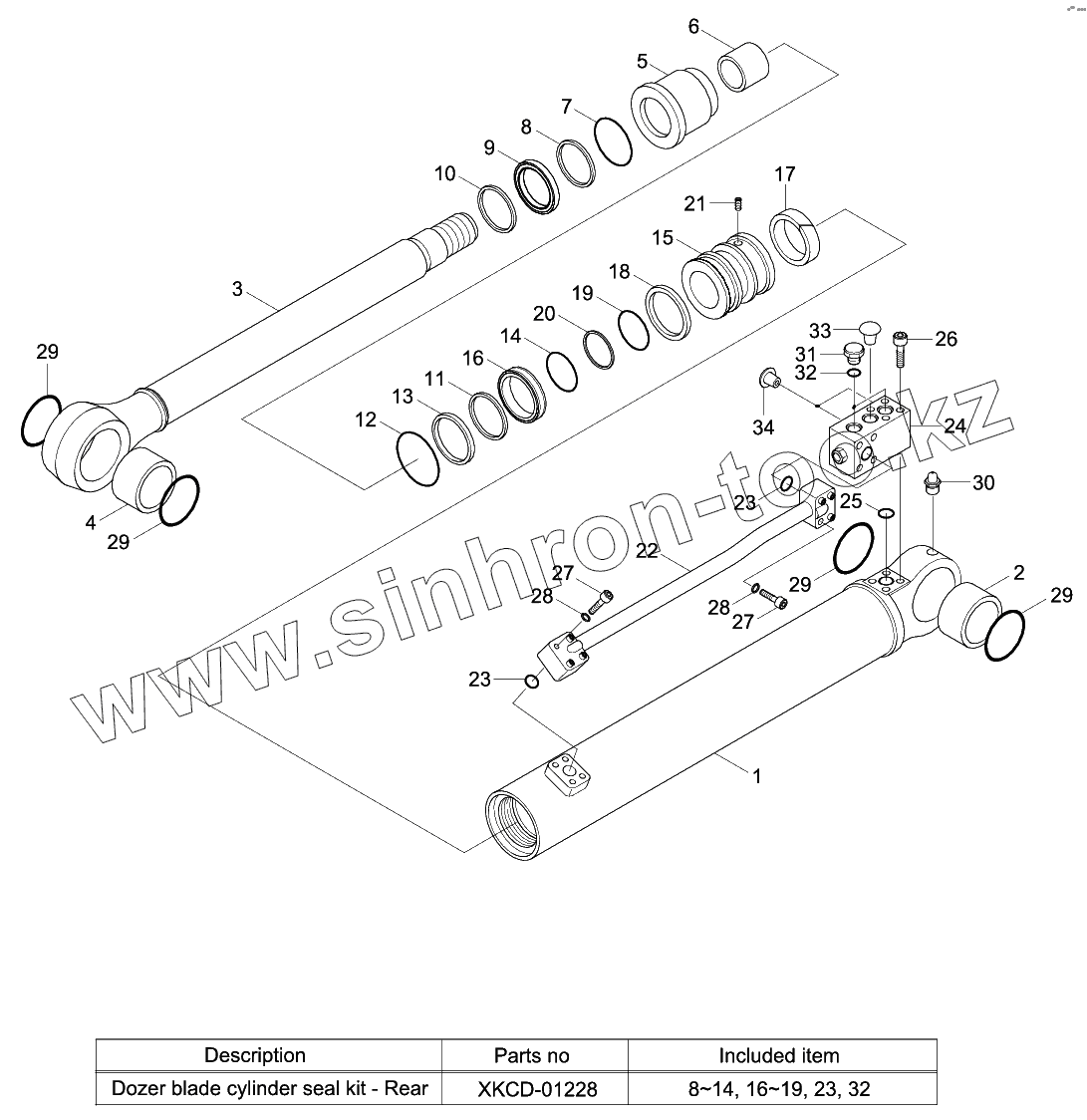

Каталог запасных частей к технике: Hyundai R140W-9S. DOZER BLADE CYLINDER (REAR)

Тип техники

Марка

Модель

Схема

31Q4-70162

31Q4-70152

XKCD-01228

1

1

2

3

5

6

7

8

8

9

10

11

12

13

14

14

15

16

16

17

18

19

19

20

21

22

22

23

23

23

24

24

25

26

27

27

28

28

29

29

29

29

30

31

32

32

33

34

Позиция на иллюстрации	Заводской номер детали		Название детали
31Q4-70162	31Q4-70162		Dozer Blade Cyl-Rr,Rh
31Q4-70152	31Q4-70152		Dozer Blade Cyl-Rr,Lh
XKCD-01228	XKCD-01228		Seal Kit
1	XKCD-02443		Tube Assy-Lh
1	XKCD-02332		Tube Assy-Rh
2	61Q6-05510		Bushing-Pin
3	XKCD-01634		Rod Assy
5	XKCD-01635		Cover-Rod
6	XKCD-01004		Bushing-Rod
7	XKCD-01636		Ring-Retaining
8	XKCD-01005		Seal-Buffer
9	XKCD-01006		U-Packing
10	XKCD-01008		Dust Wiper
11	XKCD-01009		Ring-Retaining
12	XKCD-01198		O-Ring
13	XKCD-01239		Back Up Ring
14	XKCD-01637		O-Ring
15	XKCD-01638		Piston
16	XKCD-01203		Seal-Piston
17	XKCD-01202		Ring-Wear
18	XKCD-01204		Ring-Dust
19	XKCD-00608		O-Ring
20	XKCD-01283		Back Up Ring
21	XKCD-01222		Screw-Set
22	XKCD-02333		Pipe Assy-Lh
22	XKCD-02334		Pipe Assy-Rh
23	XKCD-01207		O-Ring
24	31Q6-70340		Check Vlv-Double,Lh
24	31Q6-70330		Check Vlv-Double,Rh
25	XKCD-00454		O-Ring
26	XKCD-01226		Bolt-Socket
27	XKCD-01212		Bolt-Socket
28	XKCD-00989		Washer-Spring
29	XKCD-01213		Wiper-Pin
30	XKCD-01024		Nipple-Grease
31	XKCD-01230		Plug
32	XKCD-01231		O-Ring
33	XKCD-01285		Cap-Dust
34	XKCD-01641		Cap-Dust

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
