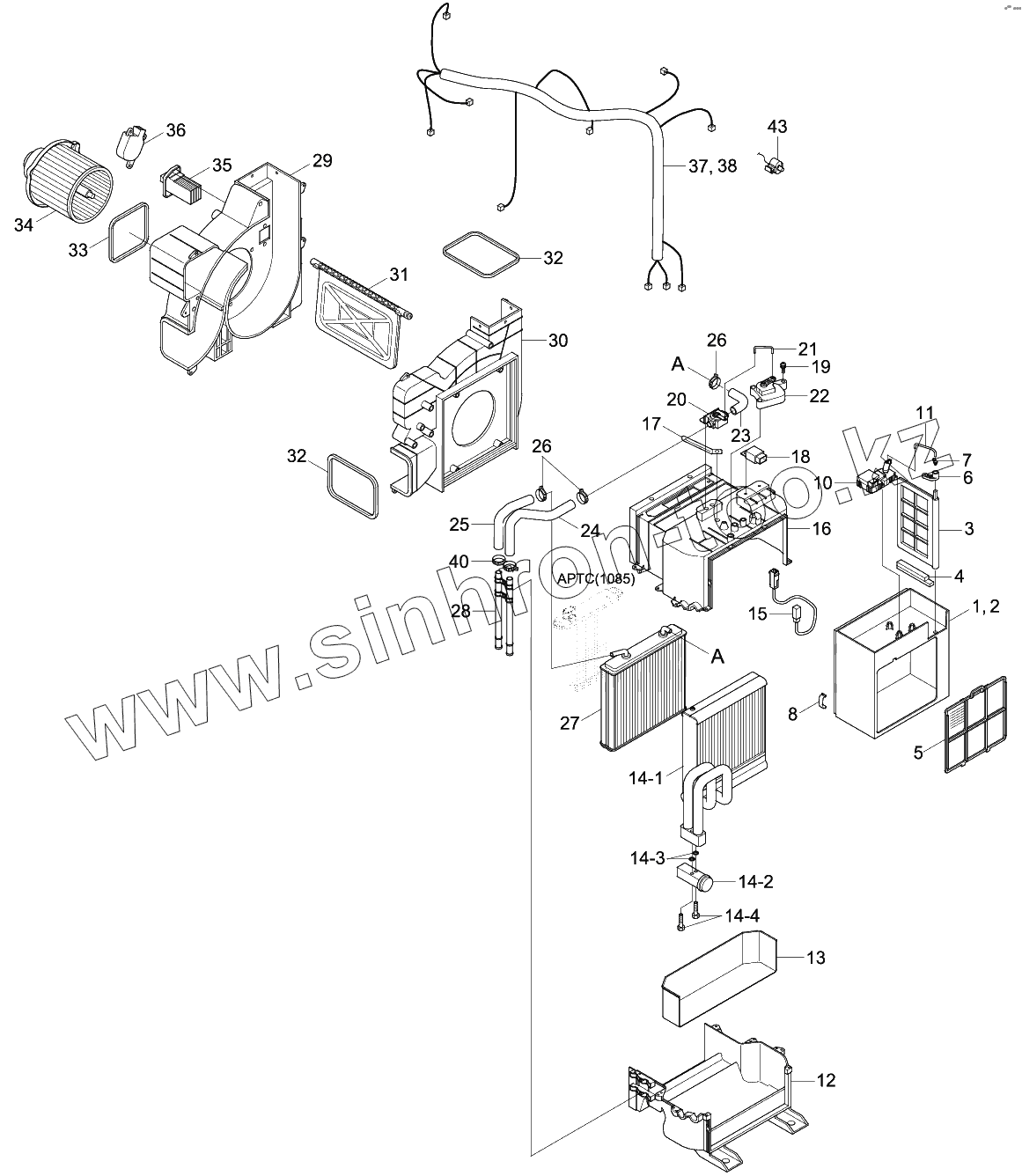

Каталог запасных частей к технике: Hyundai R140W-9S. AIRCON & HEATER UNIT

Тип техники

Марка

Модель

Схема

11Q6-90020

11Q6-90412

4

5

7

8

10

11

12

13

14

14-1

14-2

14-3

14-4

15

17

18

19

20

21

22

23

24

25

26

26

27

28

32

32

33

34

35

36

37

38

40

43

1

2

3

6

16

29

30

31

Позиция на иллюстрации	Заводской номер детали		Название детали
11Q6-90020	11Q6-90020		Aircon&Heater Unit-Satc
11Q6-90412	11Q6-90412		Aircon&Heater Unit-Fatc
4	AM70003600-3		SEAL-FILTER,FRESH
5	11N6-90770		AIR FILTER-REFRESH
7	3AH0705		ROD-CLAMP
8	4AH0688		CLIP-CASE
10	11Q6-90570		MOTOR ACT-INTAKE
11	AM52300100-4		Rod-Intake
12	AH002402		HVAC CASE-LOW
13	AH002463		HVAC INSULATION-LOW
14	11Q6-90560		CORE ASSY-EVAP
14-1	A1W00864		CORE-EVAP
14-2	11Q6-90551		VALVE-EXPANSION
14-3	A308000214-2		O-Ring
14-4	A1W00837		BOLT-TXV
15	AH100730		THERMISTOR
17	4AH0643		HOLDER-WIRE
18	11N6-90820		RELAY
19	AH000865		SCREW
20	AH001160		VLAVE-WATER
21	AH000559		ROD-TEMP
22	AH100656		MOTOR ACT ASSY-TEMP
23	AH001287		HOSE-INLET,WATER
24	AH002411		HOSE-INLET,WATER
25	AH002412		HOSE-OUTLET,WATER
26	AH001853		CLAMP-WATER HOSE
27	11Q6-90540		HEATER SET-RAD
28	AH002410		PIPE-INLET/OUTLET
32	AW80000303-3		Seal-Sponge A
33	AW80000304-3		Seal-Sponge B
34	11N6-90700		FAN & MOTOR
35	11Q6-90530		FET
36	11Q6-90520		MOTOR ACT ASSY-VENT DF
37	11Q6-90600		WIRING ASSY-FATC
38	11Q6-90610		Wiring Assy-Satc
40	AH000314		CLAMP-H/RAD PIPE
43	11N6-90890		SENSOR-TEMP
1	AH002585		Case-Upper Htr & Evap
2	AM13200100-0		CASE-LOWER,INTAKE
3	AM47000200-2		DAMPER ASSY-INTAKE
6	AH54100100-3		LEVER-DEF
16	AH002401		HVAC CASE-UPP
29	AH002403		CASE-BLOWER,LH
30	AH002404		CASE-BLOWER,RH
31	AH002407		DOOR ASSY-VENT

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
