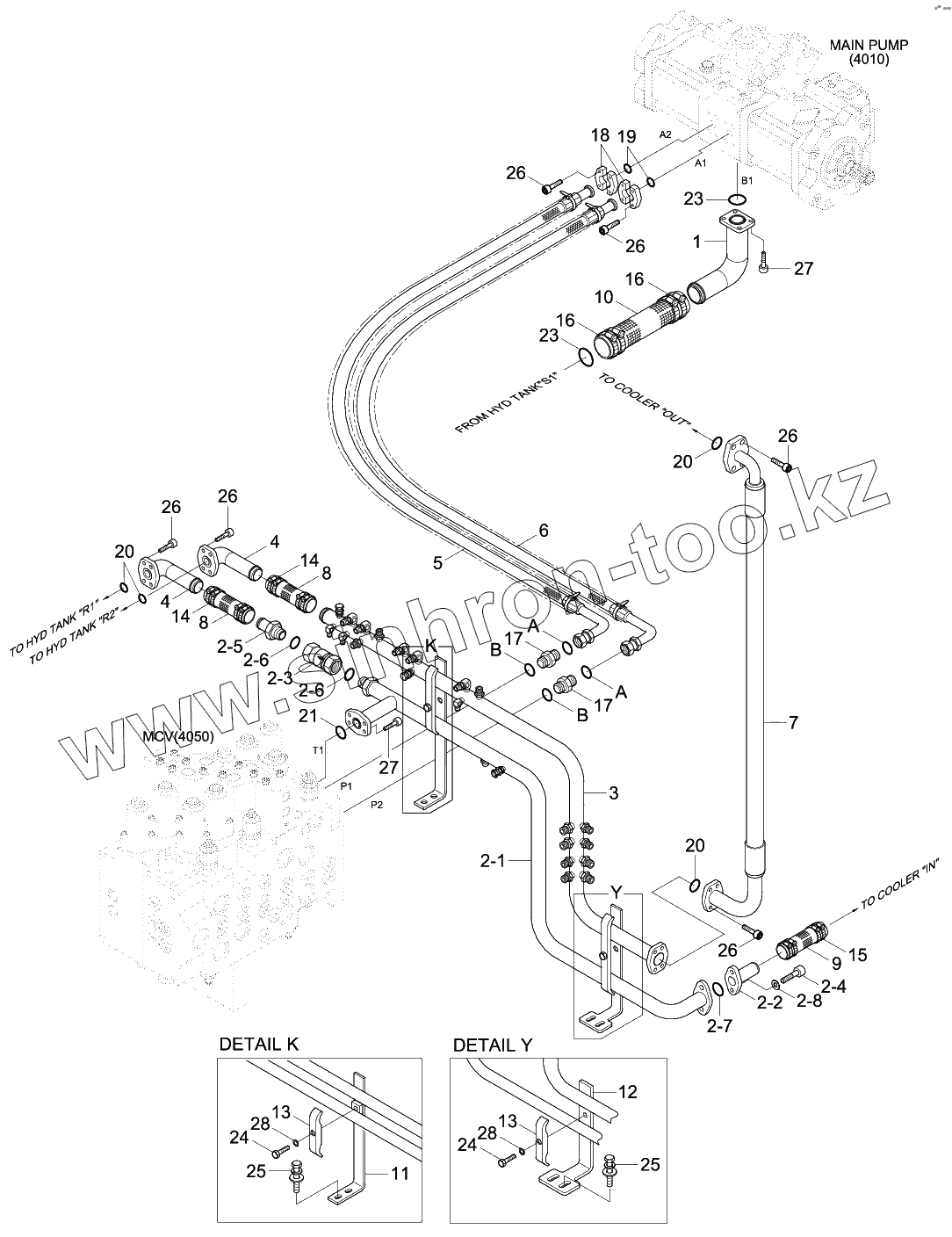

Каталог запасных частей к технике: Hyundai R140W-9. UPPER HYD PIPING (BASE)

Тип техники

Марка

Модель

Схема

21

1

2

2-1

2-2

2-3

2-4

2-5

2-6

2-6

2-7

2-8

3

4

4

5

6

7

8

8

9

10

11

12

13

13

14

14

15

16

16

17

17

18

19

20

20

20

23

23

24

24

25

25

26

26

26

26

26

26

27

27

28

28

Позиция на иллюстрации	Заводской номер детали		Название детали
21	Y172-003004		O-Ring
1	31Q4-13110		Suction Pipe
2	31Q4-13161		Pipe Sub Assy-Return
2-1	31Q4-13170		Pipe Assy-Return
2-2	31ER-11121		Check Valve
2-3	31N4-11150		Return Check Valve
2-4	S109-120456		Bolt-Socket
2-5	34EA-10120		Connector
2-6	S631-044004		O-Ring
2-7	Y172-003004		O-Ring
2-8	S403-122006		Washer-Plain
3	31Q4-13210		Return Pipe Assy
4	31Q4-12130		Pipe Assy
5	31Q4-13240		Hose Assy-Orfs,Flg 90x0
6	31Q4-13250		Hose Assy-Orfs,Flg 90x0
7	31Q4-12170		Hose Assy-Return
8	P760-063022		Hose-Rubber
9	31Q4-13260		Hose-Rubber
10	P760-093022		Hose-Rubber
11	31Q4-11180		Bracket-Return
12	31Q4-11190		Bracket-Pipe
13	31N4-14240		Clamp-Pipe
14	S572-570006		Clamp-Hose, Wire Type
15	S572-640006		Clamp-Hose, Wire Type
16	S572-930006		Clamp-Hose,Wire Type
17	X500-110004		CONNECTOR-ORFS
18	P174-120102		Flange-Hyd, Split
19	Y171-019004		O-RING
20	Y171-027004		O-RING
23	S631-071001		O-Ring
24	S017-120706		BOLT-HEX
25	S037-103026		BOLT-W/WASHER
26	S109-100306		BOLT-SOCKET
27	S109-120306		BOLT-SOCKET
28	S403-12200B		WASHER-PLAIN

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
