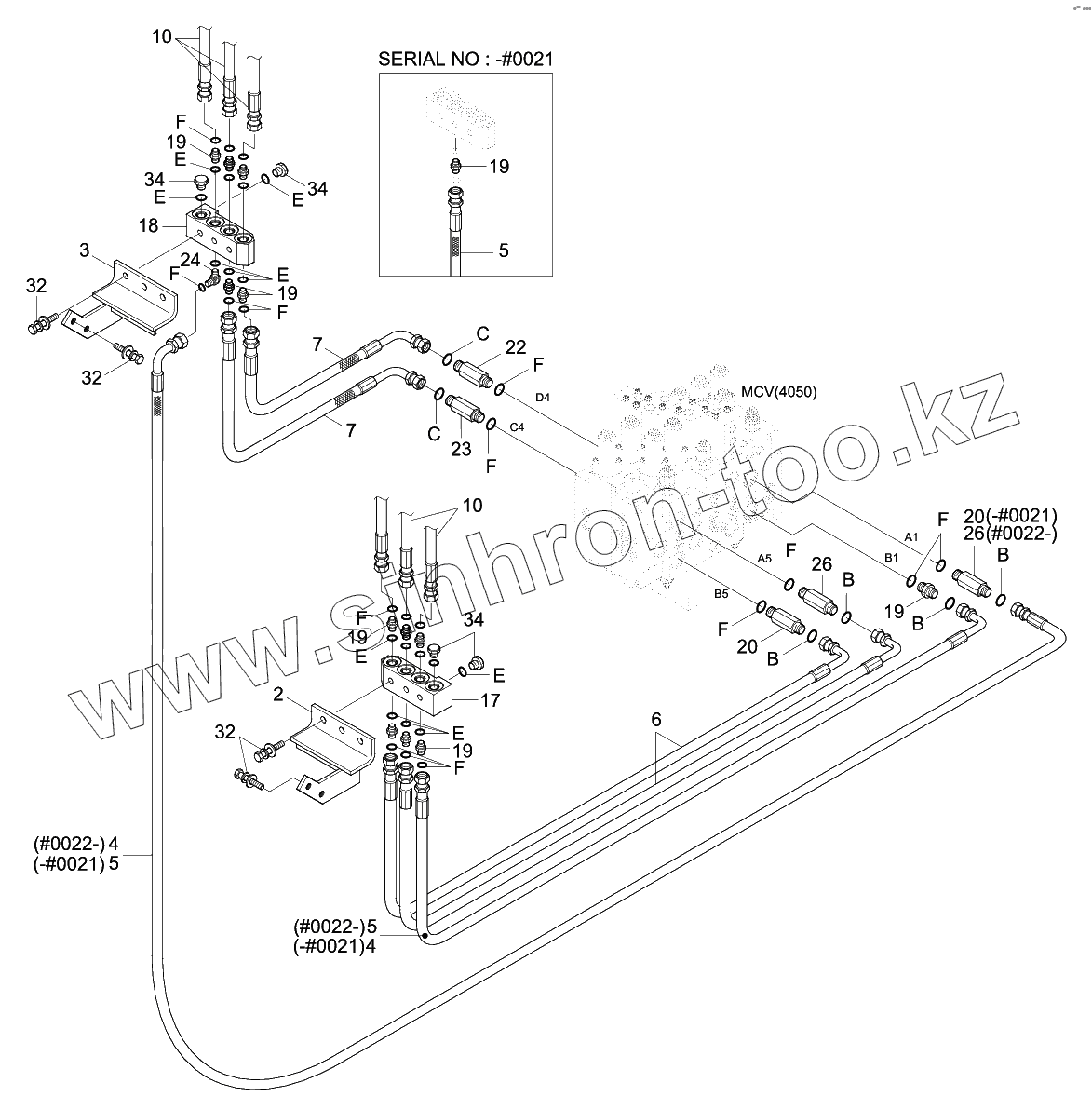

Каталог запасных частей к технике: Hyundai R140W-9. UPPER HYD PIPING 2 (ADJUST BOOM)

Тип техники

Марка

Модель

Схема

2

3

4

4

4

5

5

5

6

7

7

10

10

17

18

19

19

19

19

19

19

20

20

22

23

24

26

26

32

32

32

34

34

34

Позиция на иллюстрации	Заводской номер детали		Название детали
2	31N4-14431		Bracket Assy-Lh
3	31N4-14441		Bracket Assy-Rh
4	P930-128032		Hose Assy-Orfs 0x90
4	P930-128022		Hose Assy-Orfs 0x90
5	P930-128024		Hose Assy-Orfs 0x90
6	P930-128017		Hose Assy-Orfs 0x90
7	P930-128018		Hose Assy-Orfs 0x90
10	P913-128035		Hose Assy-Orfs 0x0
17	35EA-12500		Manifold-Lh
18	35EA-12510		Manifold-Rh
19	X500-110004		CONNECTOR-ORFS
20	X511-112543		Connector-Long, Orfs
22	X511-116546		Connector-Long, Orfs
23	X511-116545		Connector-Long,Orfs
24	X520-110004		ELBOW-90,ORFS
26	X511-112546		Connector-Long, Orfs
32	S037-123056		Bolt-W/Washer
34	P220-110105		Plug-Hex
