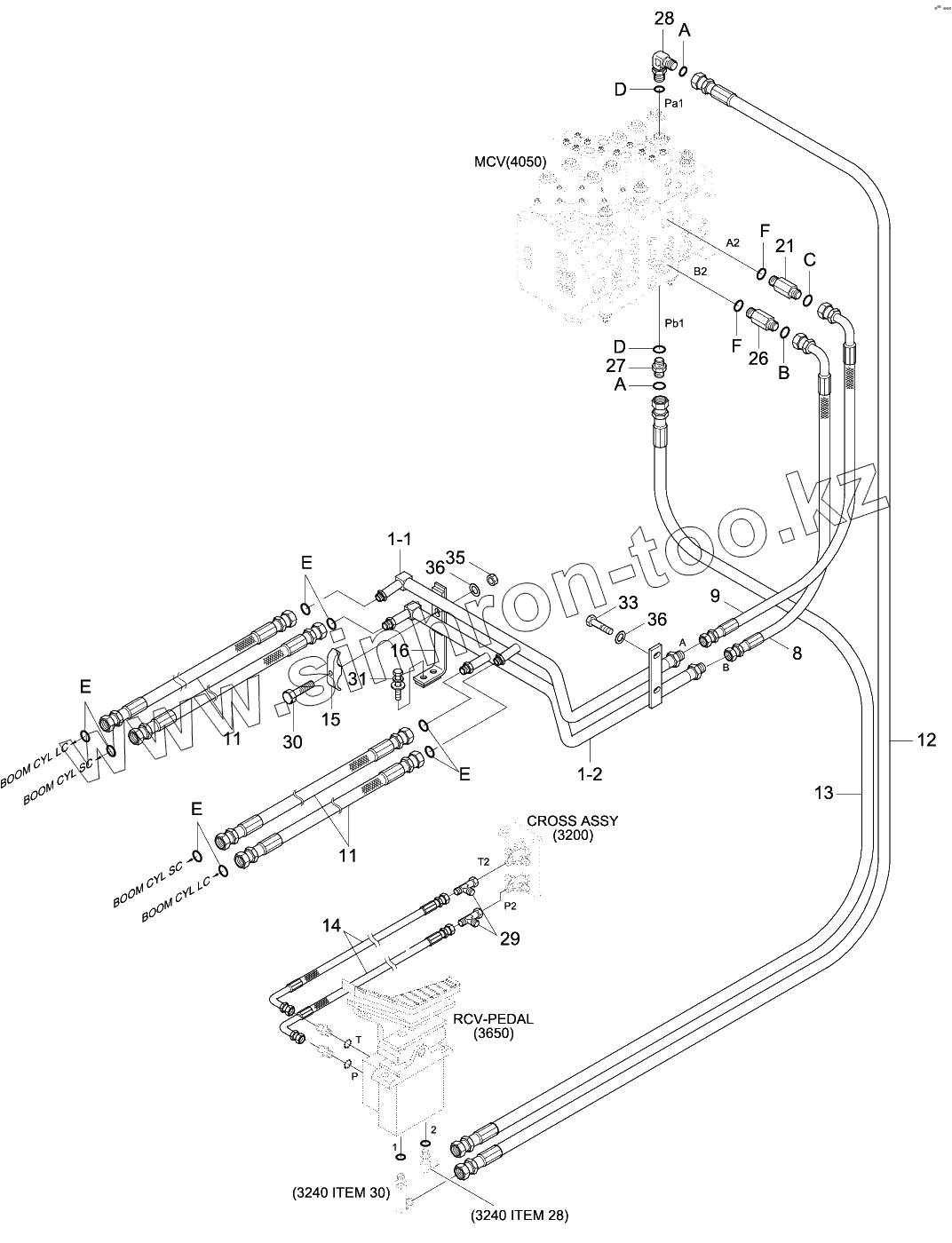

Каталог запасных частей к технике: Hyundai R140W-9. UPPER HYD PIPING 1 (ADJUST BOOM)

Тип техники

Марка

Модель

Схема

31Q4-13421

31Q4-13411

8

8

9

9

11

11

12

12

13

13

14

15

16

21

26

27

28

29

30

31

33

35

36

36

Позиция на иллюстрации	Заводской номер детали		Название детали
31Q4-13421	31Q4-13421		Pipe Assy
31Q4-13411	31Q4-13411		Pipe Assy
1	31Q4-13430		Pipe Sub Assy
8	P930-128017		Hose Assy-Orfs 0x90
8	P930-128018		Hose Assy-Orfs 0x90
9	P930-128019		Hose Assy-Orfs 0x90
9	P930-128020		Hose Assy-Orfs 0x90
11	31Q4-13340		Hose Assy
12	X400-042056		Hose Assy-Synf,Orfs
12	X400-042054		Hose Assy-Synf Orfs
13	X400-042060		Hose Assy-Synf,Orfs
13	X400-042062		HOSE ASSY-SYNF,ORFS
14	X420-042021		HOSE ASSY-ORFS 0X90
15	31N4-12270		Clamp-Pipe
16	31Q4-12310		Bracket-Return
21	X511-116544		Connector-Long, Orfs
24	X520-110004		ELBOW-90,ORFS
26	X511-112546		Connector-Long, Orfs
27	X500-110001		CONNECTOR-ORFS
28	X520-110001		ELBOW-90,ORFS
29	X840-515151		Tee-R/Type, Swivel, Orfs
30	S017-100756		Bolt-Hex
31	S037-103026		BOLT-W/WASHER
33	S017-100256		Bolt-Hex
35	S207-101006		Nut-Hex
36	S403-10200B		WASHER-PLAIN
