Каталог запасных частей к технике: Hyundai R140W-9. TURNING JOINT (#0310-)

Тип техники

Марка

Модель

Схема

31Q4-42300

1

10

11

12

13

2

3

4

7

8

9

31Q4-42340

6-1

6-1

6-2

6-2

6-2

6-3

6-3

6-4

6-4

6-5

6-5

6-6

6-6

6-7

6-7

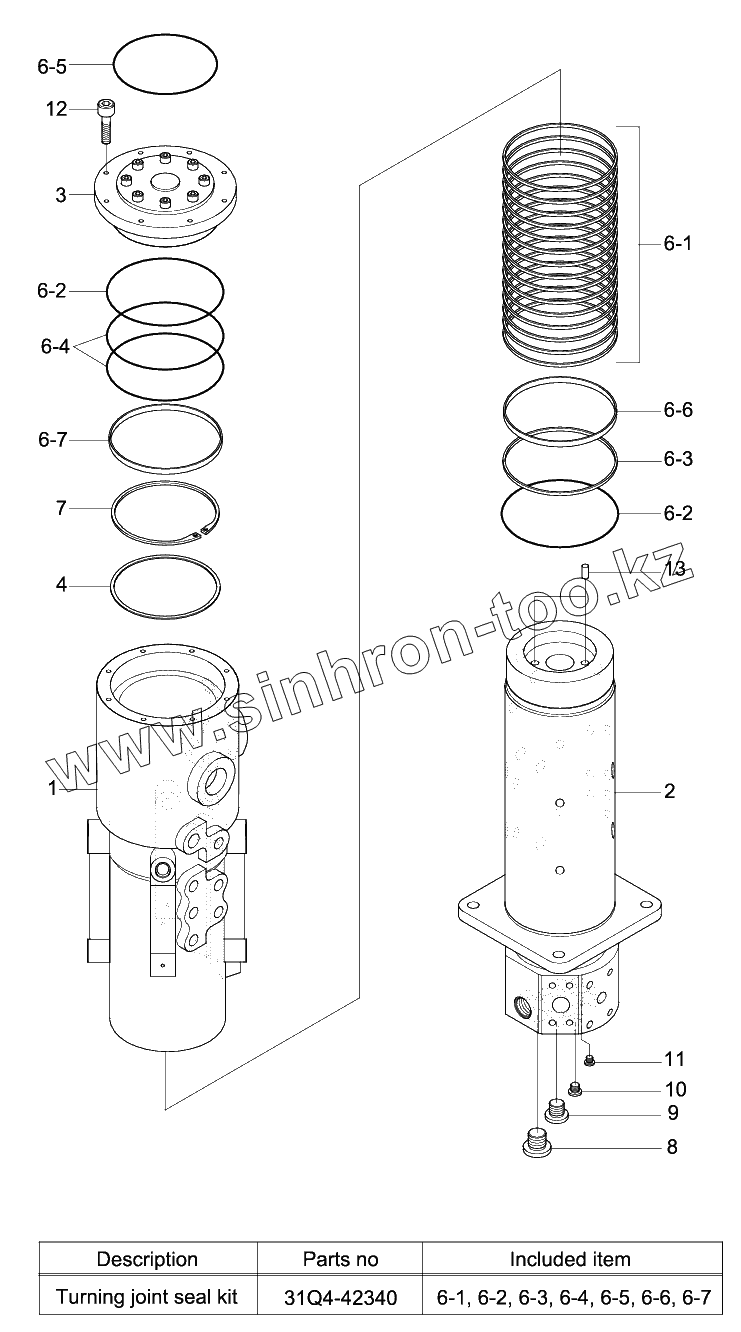

Позиция на иллюстрации	Заводской номер детали		Название детали
31Q4-42300	31Q4-42300		Turning Joint
1	31Q4-42310		Hub
10	P220-430203		Plug-Hex
11	P220-430201		Plug-Hex
12	S107-080206		Bolt-Socket
13	S471-800202		Pin-Spring
2	31Q4-42320		Shaft
3	31Q4-42330		Cover
4	31ND-40380		Spacer
5	31ND-40390		Shim
6	31Q4-42340		Seal Kit
7	S601-110004		Ring-Retaining
8	P220-430206		Plug-Hex
9	P220-430205		PLUG-HEX
31Q4-42340	31Q4-42340		Seal Kit
6-1	31Q4-42350		Seal-Slipper
6-2	S631-140001		O-Ring
6-3	S631-120004		O-Ring
6-4	S631-110004		O-Ring
6-5	S632-120004		O-RING
6-6	Y320-120000		Ring-Wear
6-7	Y320-110000		Ring-Wear

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
