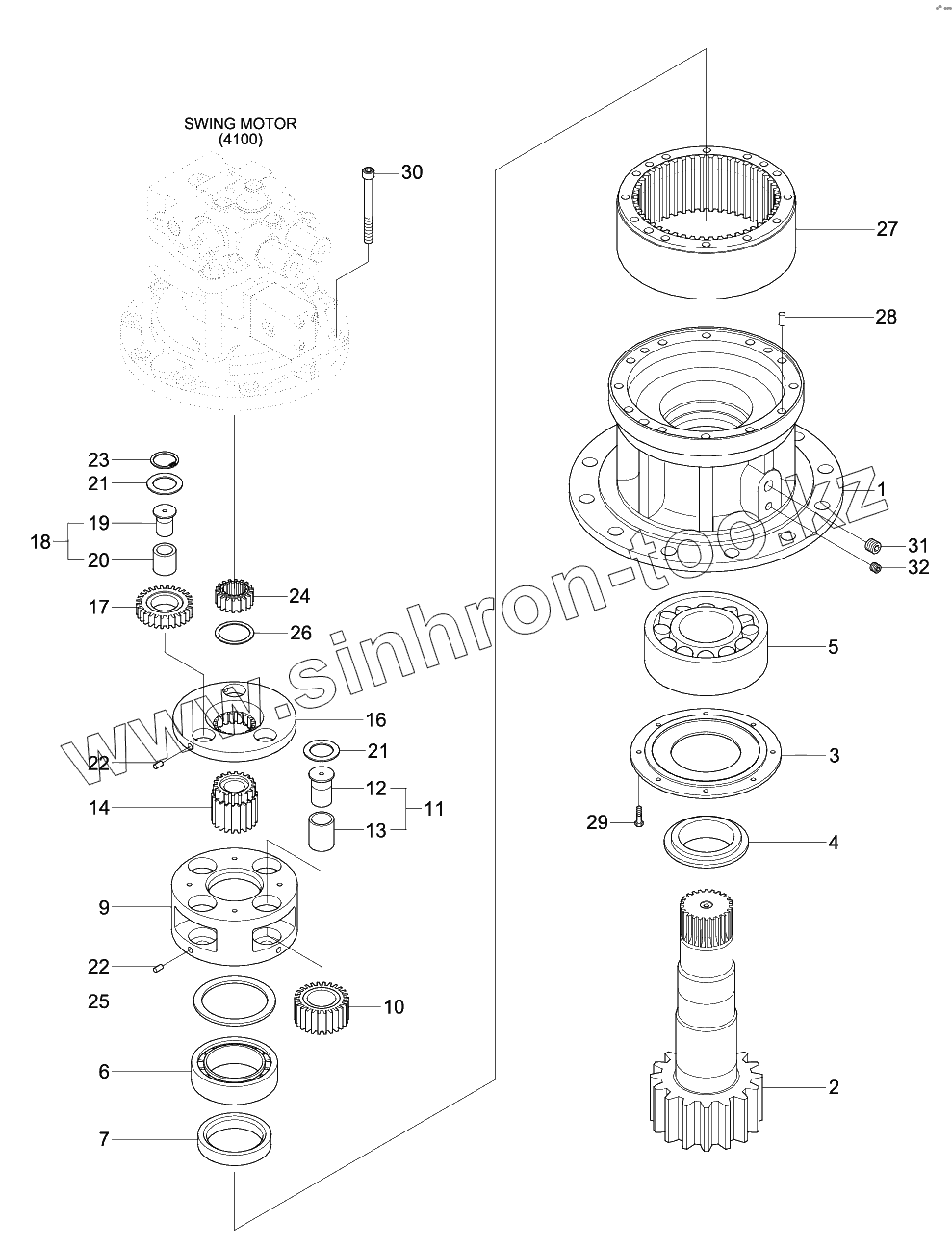

Каталог запасных частей к технике: Hyundai R140W-9. SWING REDUCTION GEAR

Тип техники

Марка

Модель

Схема

31Q4-11141

SwingMotorAssy

31Q4-11140

1

2

3

4

5

6

7

9

10

11

12

13

14

16

17

18

19

20

21

21

22

22

23

24

25

26

27

27

28

29

30

31

32

Позиция на иллюстрации	Заводской номер детали		Название детали
31Q4-11141	31Q4-11141		Swing Reduction Gear
SwingMotorAssy	SwingMotorAssy		Swing Motor Assy
31Q4-11140	31Q4-11140		Swing Reduction Gear
1	XKAQ-00511		Casing
2	XKAQ-00512		Shaft-Drive
3	XKAQ-00513		Plate-Cover
4	XKAQ-00514		Spacer
5	XKAQ-00515		Bearing-Sph Roller
6	XKAQ-00089		Bearing-Cyl Roller
7	XKAQ-00087		Seal-Oil
8	XKAQ-00763		Carrier Assy No2
9	XKAQ-00516		Carrier No2
10	XKAQ-00517		Gear-Planet No2
11	XKAQ-00518		Pin Assy No2
12	XKAQ-00764		Pin No2
13	XKAQ-00765		Bushing No2
14	XKAQ-00519		Gear-Sun No2
15	XKAQ-00766		Carrier Assy No1
16	XKAQ-00520		Carrier No1
17	XKAQ-00521		Gear-Planet No1
18	XKAQ-00522		Pin Assy No1
19	XKAQ-00767		Pin No1
20	XKAQ-00768		Bushing No1
21	XKAQ-00093		Washer-Thrust(B)
22	XKAQ-00086		Pin-Spring
23	XKAQ-00085		Ring-Stop
24	XKAQ-00523		Gear-Sun No1
25	XKAQ-00084		Ring-Stop
26	XKAQ-00524		Plate-Side No1
27	XKAQ-00525		Gear-Ring
27	XKAQ-00782		Gear-Ring
28	XKAQ-00091		Pin-Knock
29	XKAQ-00526		Bolt-Hex
30	XKAQ-00527		Bolt-Socket
31	XKAQ-00049		PLUG
32	XKAQ-00066		PLUG
