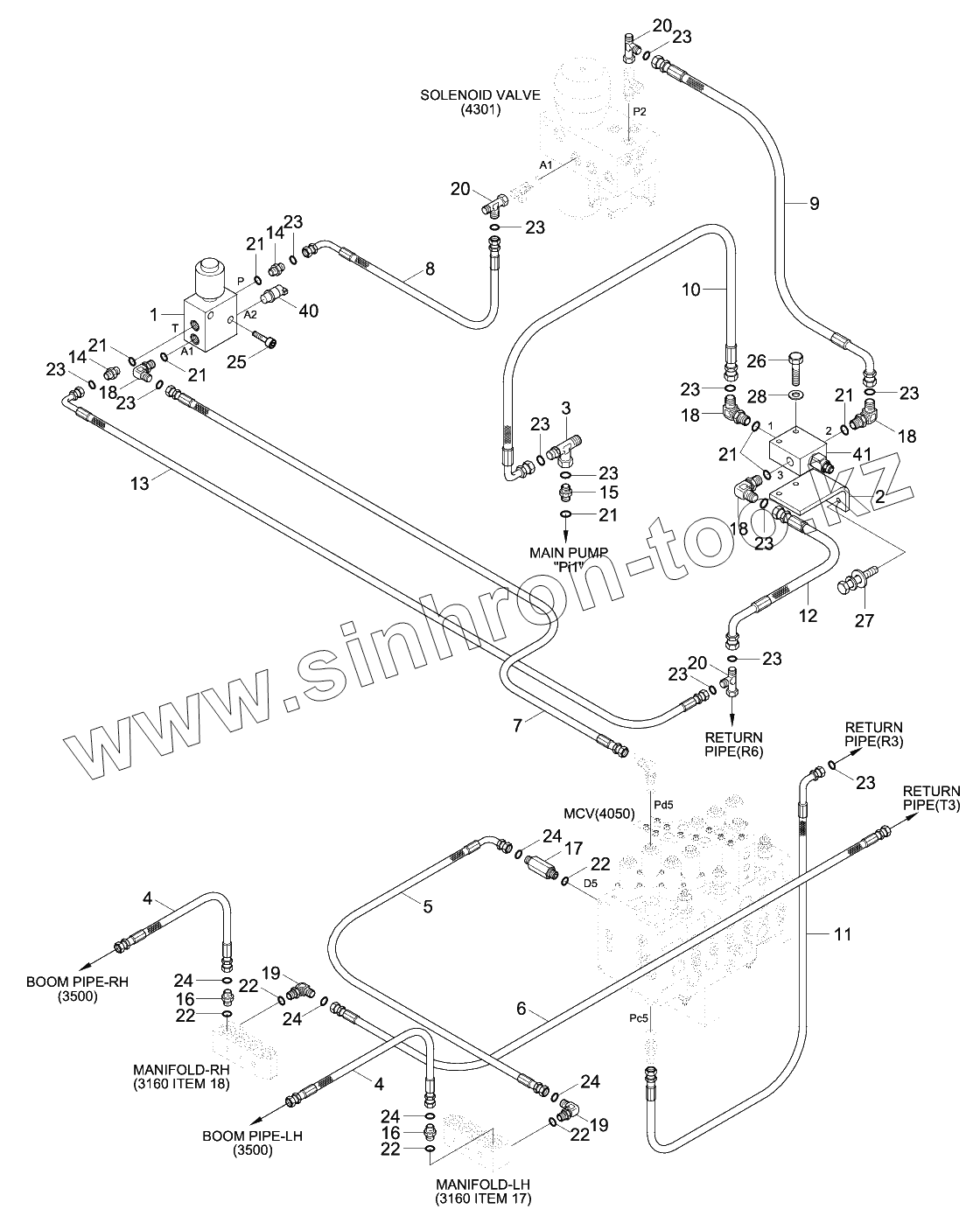

Каталог запасных частей к технике: Hyundai R140W-9. S/ACTING MAIN PIPING KIT (ADJUST BOOM)

Тип техники

Марка

Модель

Схема

31Q4-93150

1

1-1

2

3

4

4

5

6

7

8

9

10

11

12

13

14

14

15

16

16

17

18

18

18

18

19

19

20

20

20

21

21

21

21

21

21

22

22

22

22

22

23

23

23

23

23

23

23

23

23

23

23

23

23

24

24

24

24

24

25

26

27

28

40

41

Позиция на иллюстрации	Заводской номер детали		Название детали
31Q4-93150	31Q4-93150		S/Act Main Piping Kit
1	31Q6-91220		VALVE-SOLENOID
1-1	EDH0427V-HD		Coil
2	31Q6-20241		Bracket
3	31N6-30130		TEE-SHUTTLE,S/NUT
4	P914-126035		Hose Assy-Orfs,Thd
5	P933-126015		Hose Assy-Orfs 0x90
6	P913-123023		Hose Assy-Orfs 0x0
7	P910-042045		Hose Assy-Orfs 0x0
8	P930-042007		HOSE ASSY-ORFS 0X90
9	P930-042008		Hose Assy-Orfs 0x90
10	P930-042015		Hose Assy-Orfs 0x90
11	P930-042021		Hose Assy-Orfs 0x90
12	P930-042036		Hose Assy-Orfs 0x90
13	P930-042039		Hose Assy-Orfs 0x90
14	X500-110001		CONNECTOR-ORFS
15	31N6-25060		FILTER-LAST GUARD
16	X500-110004		CONNECTOR-ORFS
17	X511-112546		Connector-Long, Orfs
18	X520-110001		ELBOW-90,ORFS
19	X520-110004		ELBOW-90,ORFS
20	X840-515151		Tee-R/Type, Swivel, Orfs
21	S631-011004		O-RING
22	S631-024004		O-RING
23	S621-011001		O-RING
24	S621-018001		O-RING
25	S109-080406		BOLT-SOCKET
26	S015-060456		BOLT-HEX
27	S037-102026		BOLT-W/WASHER
28	S403-060006		Washer-Plain
40	31Q4-40830		SENSOR-PRESSURE
41	31Q6-20131		EPPR VALVE-BREAKER

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
