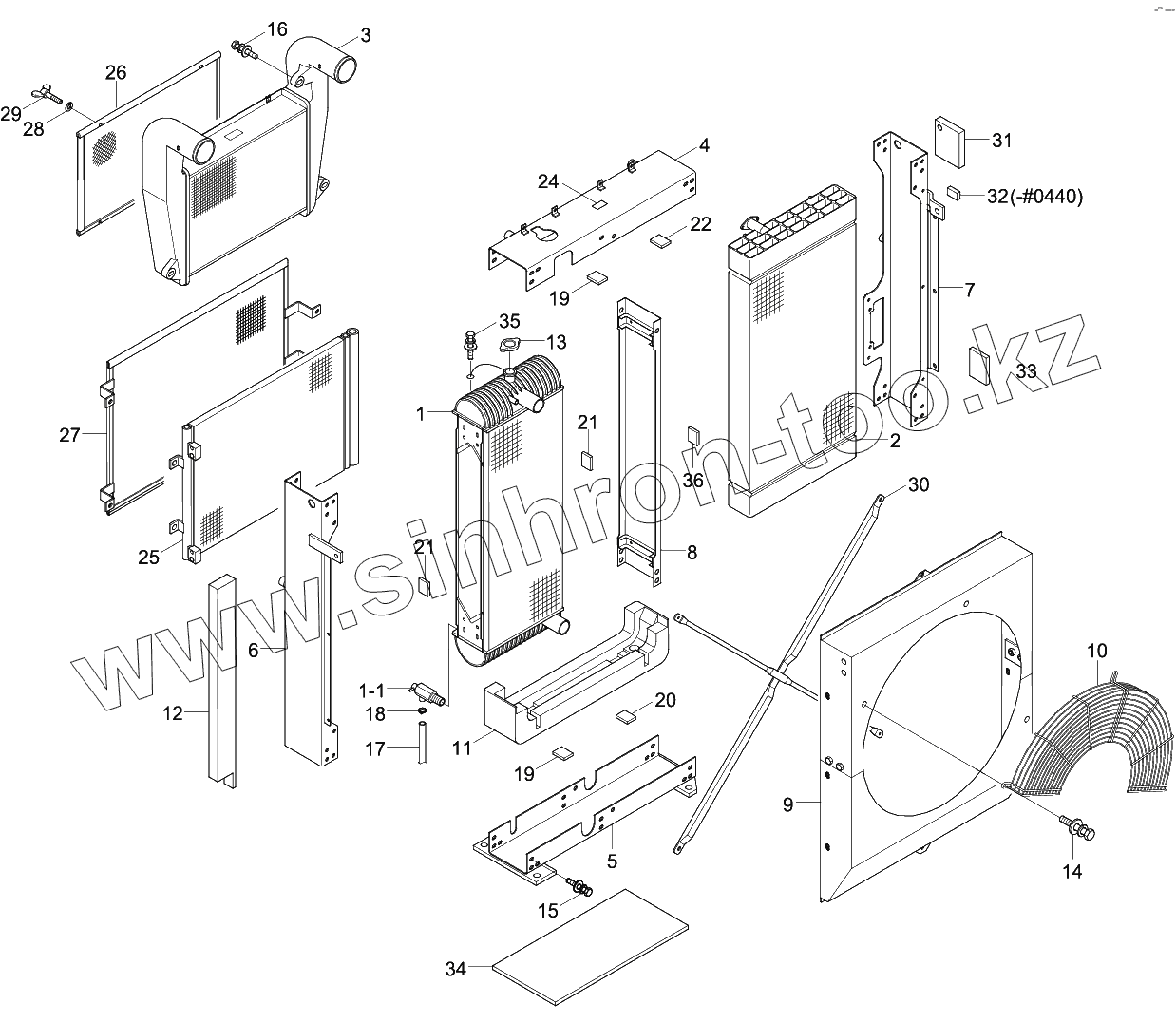

Каталог запасных частей к технике: Hyundai R140W-9. RADIATOR ASSY

Тип техники

Марка

Модель

Схема

11

36

11Q4-42300

24

11Q4-42004

1

1-1

2

3

4

5

6

7

8

9

10

12

13

14

15

16

17

18

19

19

20

21

21

22

24

25

26

27

28

29

30

31

32

33

34

35

Позиция на иллюстрации	Заводской номер детали		Название детали
11	11Q4-42350		Support-Lh, Mid
36	AC101243		Sealing-Oc, Side
11Q4-42300	11Q4-42300		Radiator Total Assy
24	AC101317		Name Plate
11Q4-42004	11Q4-42004		Radiator Total Assy
1	11Q4-42012		Radiator Assy
1-1	AC101180		Cock-Drain
2	11Q4-42022		Oil Cooler Assy
3	11Q4-42400		Charge Air Cooler
4	11Q4-42310		Support-Upper
5	11Q4-42320		Support-Lower
6	11Q4-42330		Support-Lh, Side
7	11Q4-42340		Support-Rh, Side
8	11Q4-42350		Support-Lh, Mid
9	11Q4-42041		Shroud Assy
10	11Q4-42051		Guard-Fan
12	11Q4-42160		Sponge
13	11N4-49480		Cap
14	AA000003		Bolt-W/Washer
15	AC100938		Bolt-W/Washer
16	AC101428		Bolt Assy
17	AC101429		Hose-Drain
18	AC101228		Clip-Hose
19	AC101231		Sealing-Rad Top
20	AC101232		Sealing-Rad, Bottom
21	AC101242		Sealing-Rad, Side
22	AC101233		Sealing-Oc Top, Bottom
24	AC101230		Name Plate
25	11Q6-90071		CONDENSER-R/DRYER
26	11Q4-42370		Net-A
27	11Q4-42380		Net-B
28	AB61500208-3		Washer-Plain
29	AC101316		Bolt-Wing
30	11Q4-42390		Bar-Cross
31	AC101318		Sealing-A
32	AC101319		Sealing-B
33	AC101320		Sealing-C
34	AC101321		Sealing-D
35	AA000009		Bolt

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
