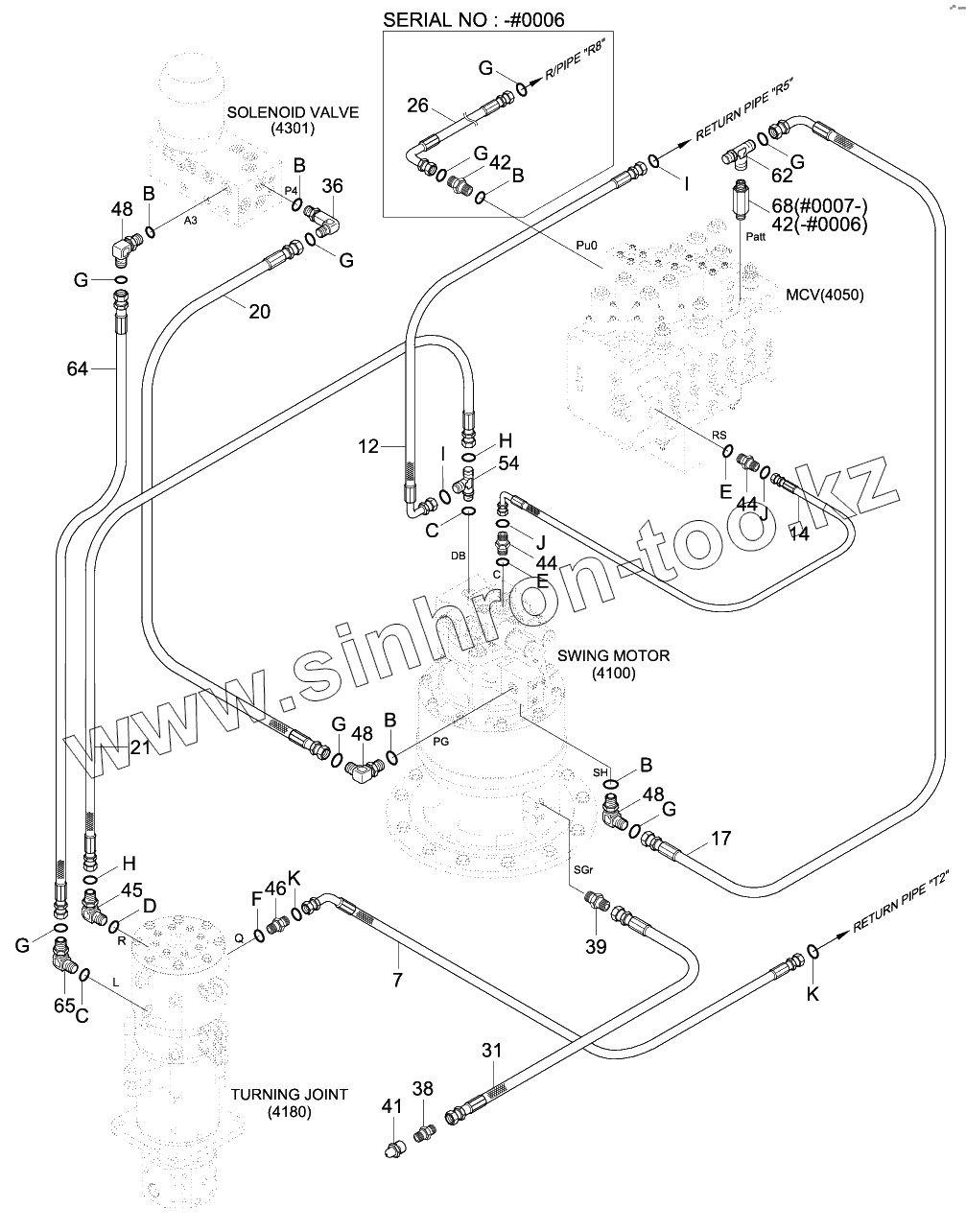

Каталог запасных частей к технике: Hyundai R140W-9. PILOT HYD PIPING (BASE 3)

Тип техники

Марка

Модель

Схема

7

12

14

17

20

21

26

31

36

38

39

41

42

42

44

44

45

46

48

48

48

54

62

64

65

68

B

B

B

B

B

C

C

D

E

E

F

G

G

G

G

G

G

G

G

H

H

I

I

J

J

K

K

Позиция на иллюстрации	Заводской номер детали		Название детали
7	P920-162025		Hose Assy-Orfs 0x45
12	P930-082018		Hose Assy-Orfs 0x90
14	P930-122014		Hose Assy-Orfs 0x90
17	X420-042021		HOSE ASSY-ORFS 0X90
20	X400-042045		Hose Assy-Synf,Orfs
21	X400-062012		HOSE ASSY-SYNF,ORFS
26	X420-042012		Hose Assy-Orfs 0x90
27	X420-042010		HOSE ASSY-ORFS 0X90
28	X420-042008		HOSE ASSY-ORFS 0X90
31	P860-042019		Hose Assy-Syn 0x90
36	31N6-25110		ELBOW-90,LONG
38	31W5-70060		CONNECTOR
39	P010-430002		CONNECTOR
41	S651-810002		NIPPLE-GREASE
42	X500-110001		CONNECTOR-ORFS
44	X500-110004		CONNECTOR-ORFS
45	X520-110014		Elbow-90, Orfs
46	X500-110005		CONNECTOR-ORFS
48	X520-110001		ELBOW-90,ORFS
54	X820-065253		Tee-R/Type,Orfs
62	31N6-66080		TEE-BRENCH TEST
64	X400-042050		Hose Assy-Synf,Orfs
65	X520-110012		ELBOW-90,ORFS
68	31N8-40100		CONNECTOR-LONG,ORFS
B	S631-011004		O-RING
C	S631-014004		O-RING
D	S631-018004		O-RING
E	S631-024004		O-RING
F	S631-038004		O-RING
G	S621-011001		O-RING
H	S621-012001		O-RING
I	S621-014001		O-RING
J	S621-018001		O-RING
K	S621-021001		O-RING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
