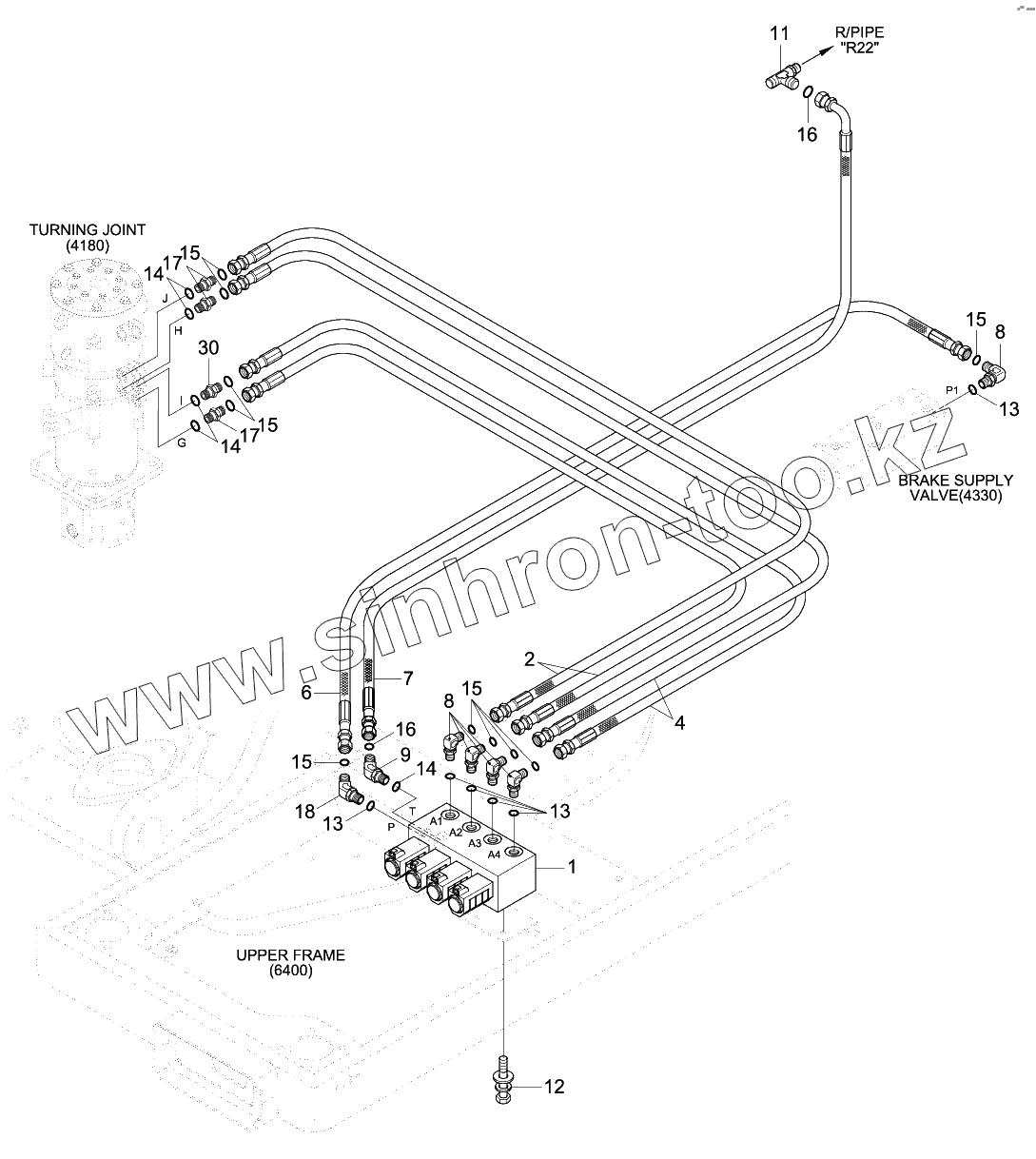

Каталог запасных частей к технике: Hyundai R140W-9. PILOT HYD PIPING (4 OUTRIGGER)

Тип техники

Марка

Модель

Схема

1

2

4

6

7

8

8

9

11

12

13

13

13

14

14

14

15

15

15

15

15

16

16

17

17

18

Позиция на иллюстрации	Заводской номер детали		Название детали
1	31Q4-20050		4 Cartridge- Outrigger
2	P910-044026		Hose Assy-Orfs 0x0
4	P910-044030		Hose Assy-Orfs 0x0
6	P930-044043		Hose Assy-Orfs 0x90
7	P930-062036		Hose Assy-Orfs 0x90
8	X520-110001		ELBOW-90,ORFS
9	X530-110002		Elbow-45,Orfs
10	X520-110012		ELBOW-90,ORFS
11	X840-525252		Tee-R/Type, Swivel, Orfs
12	S037-102526		BOLT-W/WASHER
13	S631-011004		O-RING
14	S631-014004		O-RING
15	S621-011001		O-RING
16	S621-012001		O-RING
17	X500-110013		CONNECTOR-ORFS
18	X530-110001		ELBOW-45,ORFS

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
