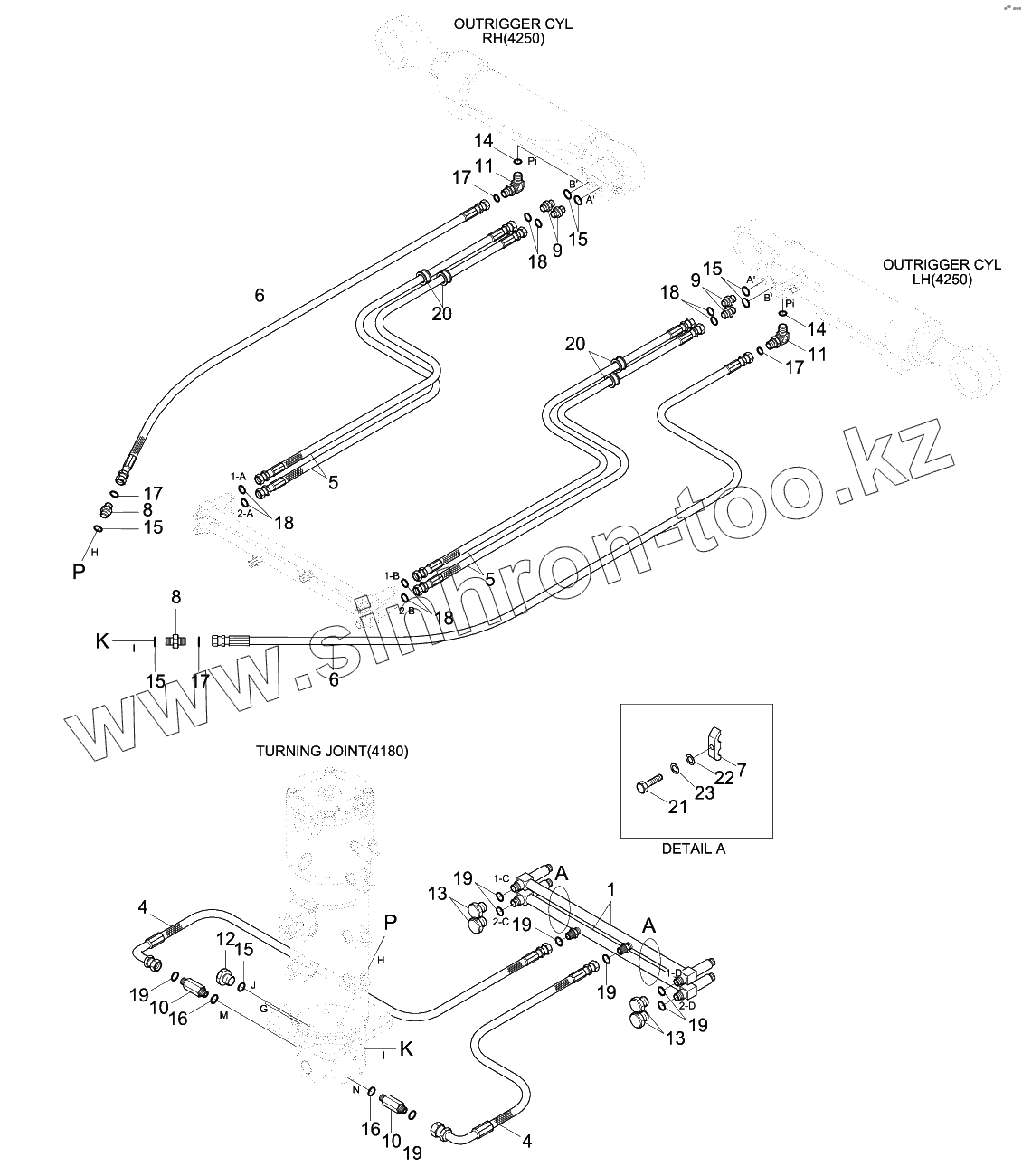

Каталог запасных частей к технике: Hyundai R140W-9. LOWER HYD PIPING (2 OUTRIGGER, -#0309)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
4
4
5
5
6
6
7
8
8
9
9
10
10
10
11
11
12
13
13
14
14
15
15
15
15
15
16
16
17
17
17
17
18
18
18
18
19
19
19
19
19
19
20
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
1 31Q4-70311 Pipe Assy
4 P933-089009 Hose Assy-Orfs 0x90
5 P913-069028 Hose Assy-Orfs 0x0
6 P913-044039 Hose Assy-Orfs 0x0
7 34EA-10250 Clamp-Pipe
8 X500-110013 CONNECTOR-ORFS
9 X500-110002 CONNECTOR-ORFS
10 X500-110003 CONNECTOR-ORFS
10 X511-108533 Connector-Orfs, Long
11 X520-110001 ELBOW-90,ORFS
12 P220-110103 PLUG-HEX
13 X710-100104 Cap-Hyd,Orfs
14 S631-011004 O-RING
15 S631-014004 O-RING
16 S631-018004 O-RING
17 S621-011001 O-RING
18 S621-012001 O-RING
19 S621-014001 O-RING
20 S760-102200 GROMMET
21 S017-100606 Bolt-Hex
22 S403-101006 Washer-Plain
23 S411-100006 WASHER-SPRING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
