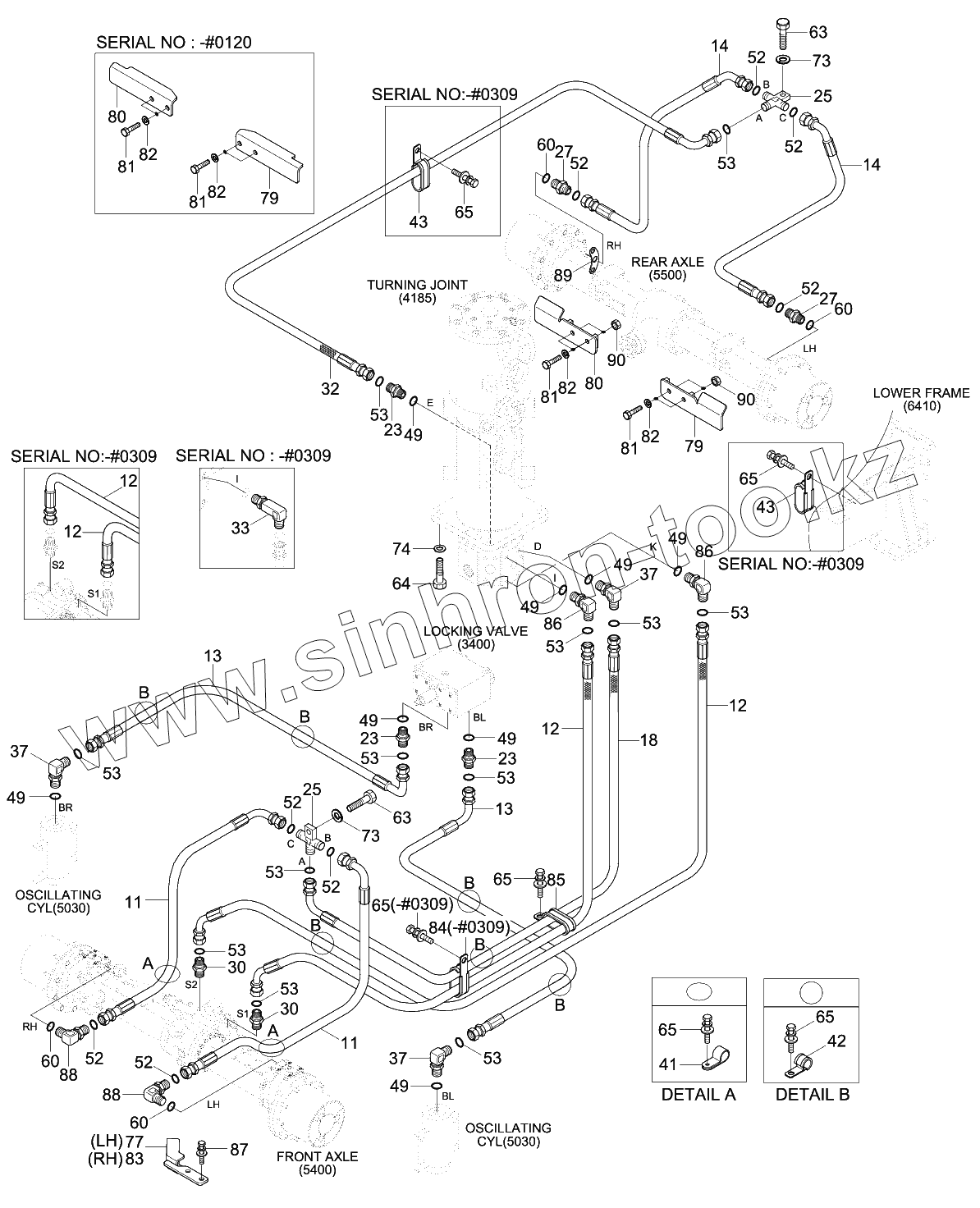

Каталог запасных частей к технике: Hyundai R140W-9. LOWER HYD PIPING 2 (#0074-)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
11
11
12
12
12
12
12
13
13
14
14
18
23
23
23
25
25
27
27
30
30
32
32
33
37
37
37
41
42
43
43
49
49
49
49
49
49
49
49
52
52
52
52
52
52
52
52
53
53
53
53
53
53
53
53
53
53
53
53
60
60
60
60
63
63
64
65
65
65
65
65
65
73
73
74
77
79
79
79
80
80
80
81
81
81
81
81
82
82
82
82
82
83
84
85
86
86
87
88
88
89
90
90
Позиция на иллюстрации Заводской номер детали Название детали
11 P933-043024 Hose Assy-Orfs 0x90
12 P923-066036 Hose Assy-Orfs 0x45
12 P923-066038 Hose Assy-Orfs 0x45
13 P933-067018 Hose Assy-Orfs 0x90
14 P923-043020 Hose Assy-Orfs 0x45
18 P933-067029 Hose Assy-Orfs 0x90
23 X500-110002 CONNECTOR-ORFS
25 31N5-41030 Tee-Mountingg
27 31N6-41170 Connector-Long,Orfs
30 X500-210006 Connector-Orfs
32 P923-067022 Hose Assy-Orfs 0x45
32 P933-067028 Hose Assy-Orfs 0x90
33 31N1-40130 ELBOW-90,LONG,ORFS
37 X520-110002 ELBOW-90,ORFS
41 31L7-10190 CLAMP-TUBE
42 31L7-10200 CLAMP-TUBE
43 31L7-10230 CLAMP
49 S631-014004 O-RING
52 S621-011001 O-RING
53 S621-012001 O-RING
60 Y161-014001 O-RING
63 S017-100356 Bolt-Hex
64 S017-120506 BOLT-HEX
65 S037-101526 BOLT-W/WASHER
73 S411-100006 WASHER-SPRING
74 S411-120006 WASHER-SPRING
77 31Q4-43010 Cover Wa-Front
79 31Q4-43091 Cover-Lh
79 31Q4-43090 Cover-Lh
80 31Q4-43101 Cover-Rh
80 31Q4-43100 Cover-Rh
81 S017-160506 BOLT-HEX
81 S017-16030D Bolt-Hex
82 S441-160006 WASHER-HARDENED
82 S403-162006 WASHER-PLAIN
83 31Q4-43020 Cover Wa-Front
84 31L7-10240 CLAMP-TUBE INS
85 31L7-10270 CLAMP-TUBE
86 X530-110002 Elbow-45,Orfs
87 S057-160451 Bolt-Hex,Flange
88 X530-210001 Elbow-45,Orfs
89 31Q4-43170 Protector
90 S205-16100B NUT-HEX
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
