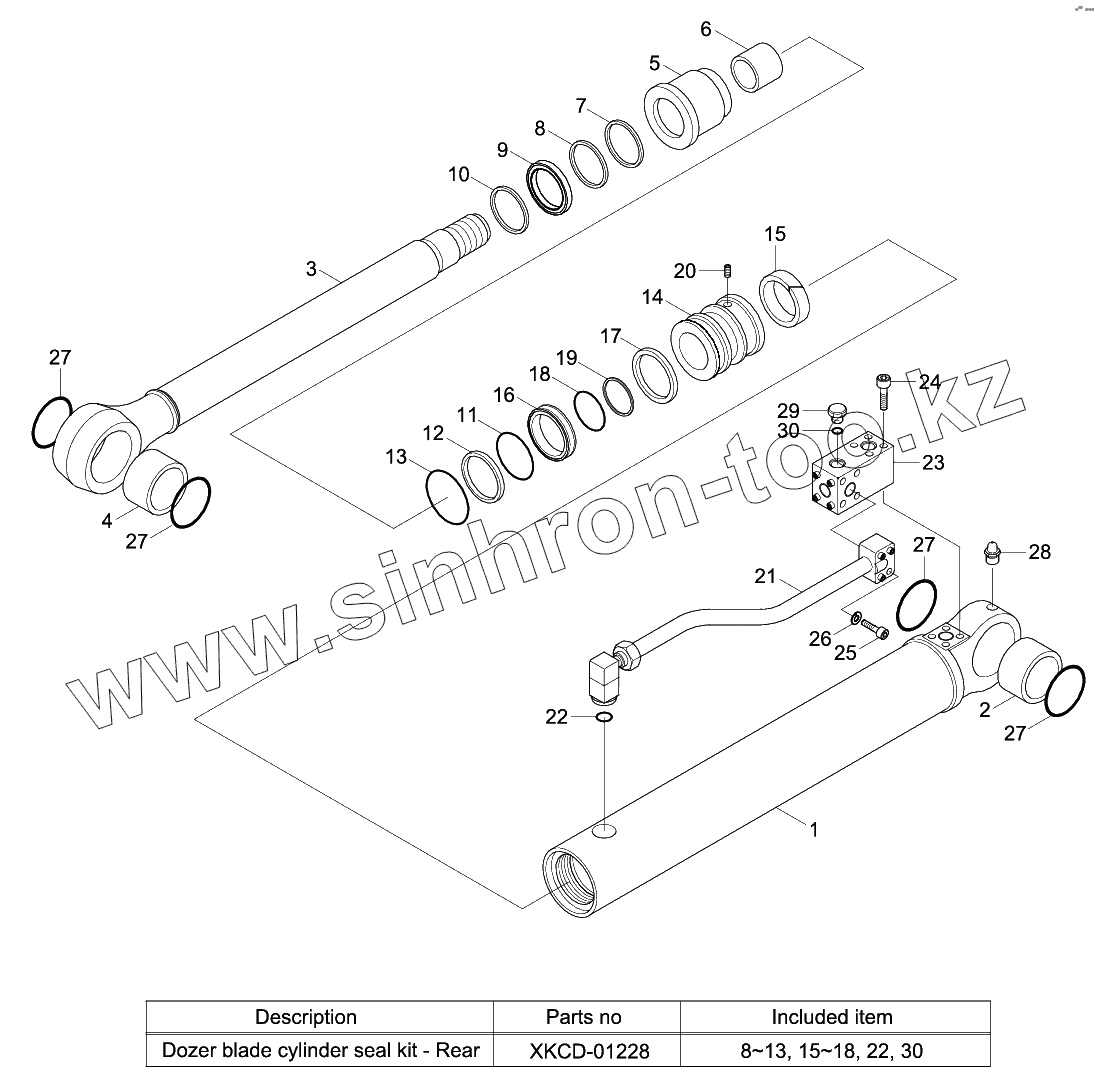

Каталог запасных частей к технике: Hyundai R140W-9. DOZER BLADE CYLINDER-REAR (-#0006)

Тип техники

Марка

Модель

Схема

31Q4-70160

31Q4-70150

XKCD-01228

1

2

3

4

5

6

7

8

8

9

10

11

12

13

13

14

15

15

16

17

18

18

19

20

21

22

22

23

23

24

25

26

27

27

27

27

28

29

30

30

Позиция на иллюстрации	Заводской номер детали		Название детали
31Q4-70160	31Q4-70160		Dozer Blade Cyl-Rr,Rh
31Q4-70150	31Q4-70150		Dozer Blade Cyl-Rr,Lh
XKCD-01228	XKCD-01228		Seal Kit
1	XKCD-01189		Tube Assy
2	XKCD-01190		Bushing-Pin
3	XKCD-01214		Rod Assy
4	XKCD-01190		Bushing-Pin
5	XKCD-01215		Cover-Rod
6	XKCD-01004		Bushing-Rod
7	XKCD-01216		Ring-Retaining
8	XKCD-01005		Seal-Buffer
9	XKCD-01217		U-Packing
10	XKCD-01218		Wiper-Dust
11	XKCD-01198		O-Ring
12	XKCD-01199		Ring-Back Up
13	XKCD-01219		O-Ring
14	XKCD-01220		Piston
15	XKCD-01202		Ring-Wear
16	XKCD-01203		Seal-Piston
17	XKCD-01204		Ring-Dust
18	XKCD-00608		O-Ring
19	XKCD-01221		Ring-Back Up
20	XKCD-01222		Screw-Set
21	XKCD-01223		Pipe Assy
22	XKCD-01207		O-Ring
23	XKCD-01225		Valve Assy-Lh
23	XKCD-01224		Valve Assy-Rh
24	XKCD-01226		Bolt-Socket
25	XKCD-01212		Bolt-Socket
26	XKCD-00989		Washer-Spring
27	XKCD-01213		Wiper-Pin
28	XKCD-01024		Nipple-Grease
29	XKCD-01230		Plug
30	XKCD-01231		O-Ring

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
