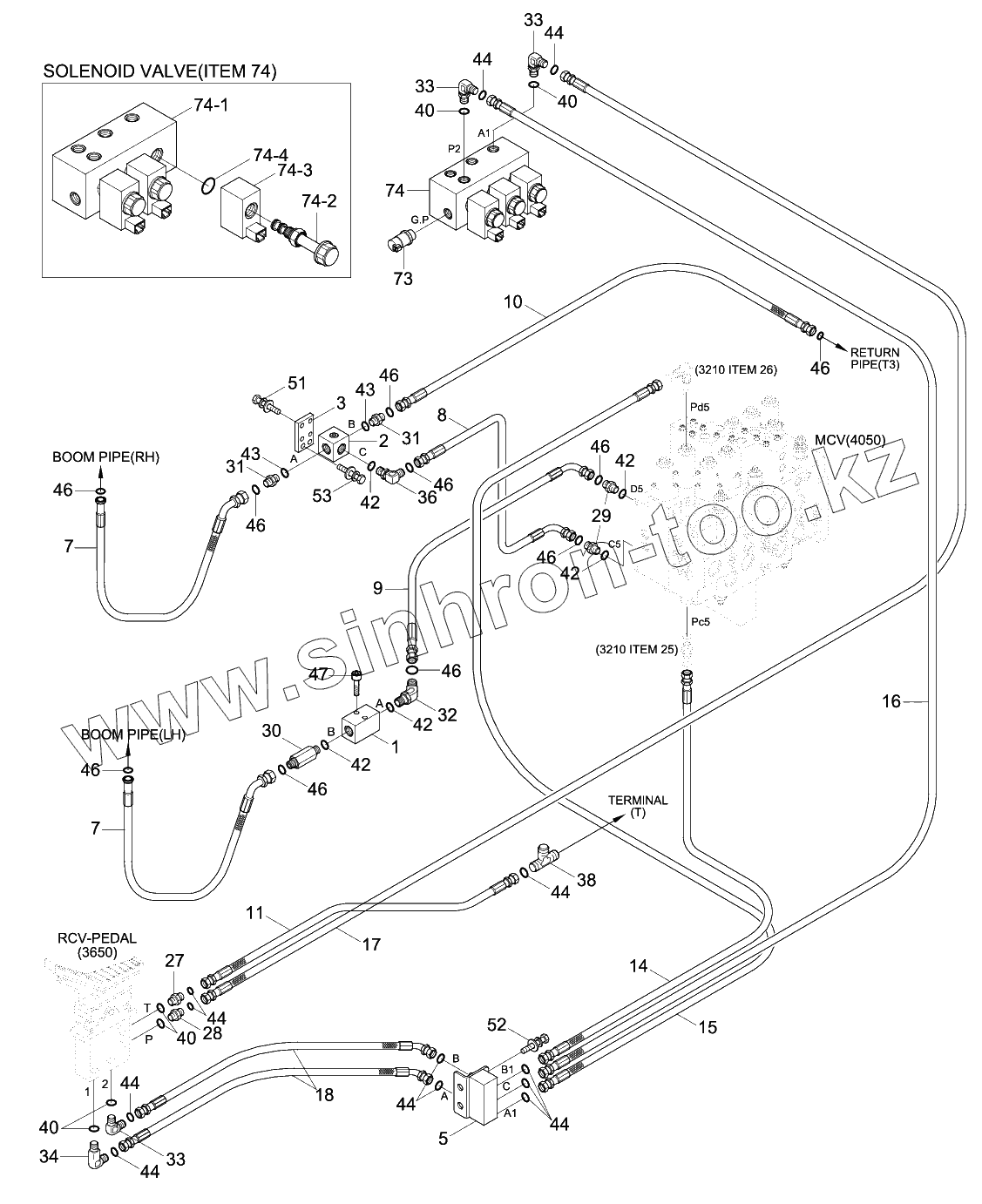

Каталог запасных частей к технике: Hyundai R140W-9. DOUBLE ACTING MAIN PIPING KIT 1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
73
31Q4-93210
1
2
3
5
7
7
8
9
10
11
14
15
16
17
18
27
28
29
30
31
31
32
33
33
33
34
36
38
40
40
40
40
42
42
42
42
42
43
43
44
44
44
44
44
44
44
44
46
46
46
46
46
46
46
46
46
46
47
51
52
53
73
74
74-1
74-2
74-3
74-4
Позиция на иллюстрации Заводской номер детали Название детали
73 31Q4-40830 SENSOR-PRESSURE
31Q4-93210 31Q4-93210 D/Act Main Piping Kit
1 31N4-95280 Block-Hose Joint
2 31N4-95260 Joint-3 Way
3 31E9-95010 BRACKET-3 WAY JOINT
5 31Q6-90460 5-SHUTTLE ASSY
7 P924-126023 Hose Assy-Orfs 0x45
8 P933-126012 Hose Assy-Orfs 0x90
9 P933-126016 Hose Assy-Orfs 0x90
10 P923-123026 Hose Assy-Orfs 0x45
11 P910-042018 HOSE ASSY-ORFS 0X0
14 P910-042045 Hose Assy-Orfs 0x0
15 P910-042058 Hose Assy-Orfs 0x0
16 P910-042062 Hose Assy-Orfs 0x0
17 P910-042078 Hose Assy-Orfs 0x0
18 P920-042020 Hose Assy-Orfs 0x45
27 X500-110001 CONNECTOR-ORFS
28 31N6-25060 FILTER-LAST GUARD
29 X500-110004 CONNECTOR-ORFS
30 X511-112543 Connector-Long, Orfs
31 31N4-95290 Connector
32 X530-110004 Elbow-45, Orfs
33 X520-110001 ELBOW-90,ORFS
34 31N6-25110 ELBOW-90,LONG
36 X520-110004 ELBOW-90,ORFS
38 X840-515151 Tee-R/Type, Swivel, Orfs
40 S631-011004 O-RING
42 S631-024004 O-RING
43 S631-029004 O-RING
44 S621-011001 O-RING
46 S621-018001 O-RING
47 S109-120556 Bolt-Socket
51 S035-083026 BOLT-W/WASHER
52 S037-102026 BOLT-W/WASHER
53 S037-123526 BOLT-W/WASHER
73 31Q8-40520 Sensor-Pressure
74 31Q6-20050 VALVE-SOLENOID
74-1 34Q6-20050 MANIFOLD
74-2 XKAL-00016 Solenoid Valve
74-3 XKAL-00050 Coil-2
74-4 230.00.064.0 SEAL
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
