Каталог запасных частей к технике: Hyundai R140W-9. BUCKET CYLINDER

Тип техники

Марка

Модель

Схема

31Q4-60112

24

31Q4-60111

1

2

3

4

5

10

13

14

20

21

22

23

24

25

25

25

25

26

26-1

26-2

26-3

26-4

26-5

26-5

26-6

26-6

26-7

26-7

27

28

30

30

31Y1-31490

6

6

7

8

9

9

11

11

12

12

15

15

16

16

17

17

18

19

19

19

29

29

29

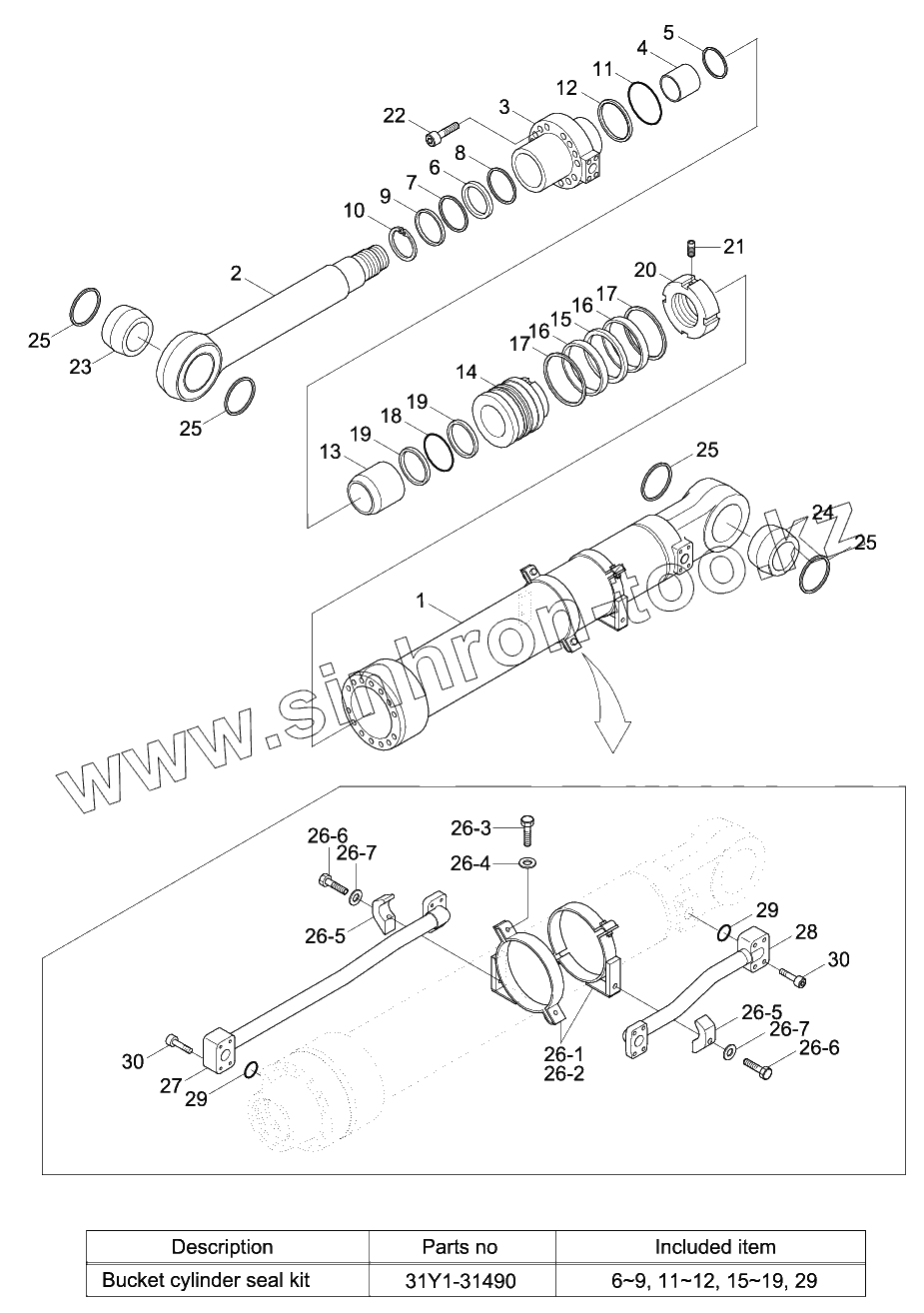

Позиция на иллюстрации	Заводской номер детали		Название детали
31Q4-60112	31Q4-60112		Bucket Cylinder Assy
31Y1-31332	31Y1-31332		Bucket Cyl Sub Assy
24	61M9-90740		Bushing-Pin
31Q4-60111	31Q4-60111		Bucket Cylinder Assy
31Y1-31331	31Y1-31331		Bucket Cyl Sub Assy
1	31Y1-31341		Tube Assy
2	31Y1-31401		Rod Assy
3	31Y1-31440		Gland
4	S732-070030		Bushing-Dd2
5	Y191-076000		Ring-Snap
10	Y190-084000		Ring-Snap
13	31YC-26030		Ring-Cushion
14	31Y1-31470		Piston
20	31YC-68010		Nut-Lock
21	S114-080144		Screw-Set
22	S109-140704		Bolt-Socket
23	61Q6-05540		Bushing-Pin
24	61Q6-98820		Bushing-Pin
25	Y020-070000		Seal-Dust, Dli, Kpu
26	31Y1-03820		Band Assy
26-1	31Y1-03830		Band Sub Assy
26-2	31YC-31040		Band
26-3	S011-100352		BOLT-HEX
26-4	S411-100002		WASHER-SPRING
26-5	31YC-36010		Clamp-Pipe
26-6	S015-120502		Bolt-Hex
26-7	S411-120002		WASHER-SPRING
27	31Y1-33581		Pipe Assy-R
28	31Y1-33591		Pipe Assy-B
30	S107-100454		Bolt-Socket
31Y1-31490	31Y1-31490		Seal Kit
6	Y220-070013		Seal-Rod
7	Y180-070020		Ring-Back Up
8	Y240-070012		Ring-Buffer
9	Y110-070011		Wiper-Dust
11	S632-095004		O-Ring
12	S642-095003		Ring-Back Up
15	Y420-100000		Seal-Piston
16	Y310-100200		Ring-Wear
17	Y440-100000		Ring-Dust
18	S632-050004		O-Ring
19	S642-050003		Ring-Back Up
29	Y171-019004		O-RING
