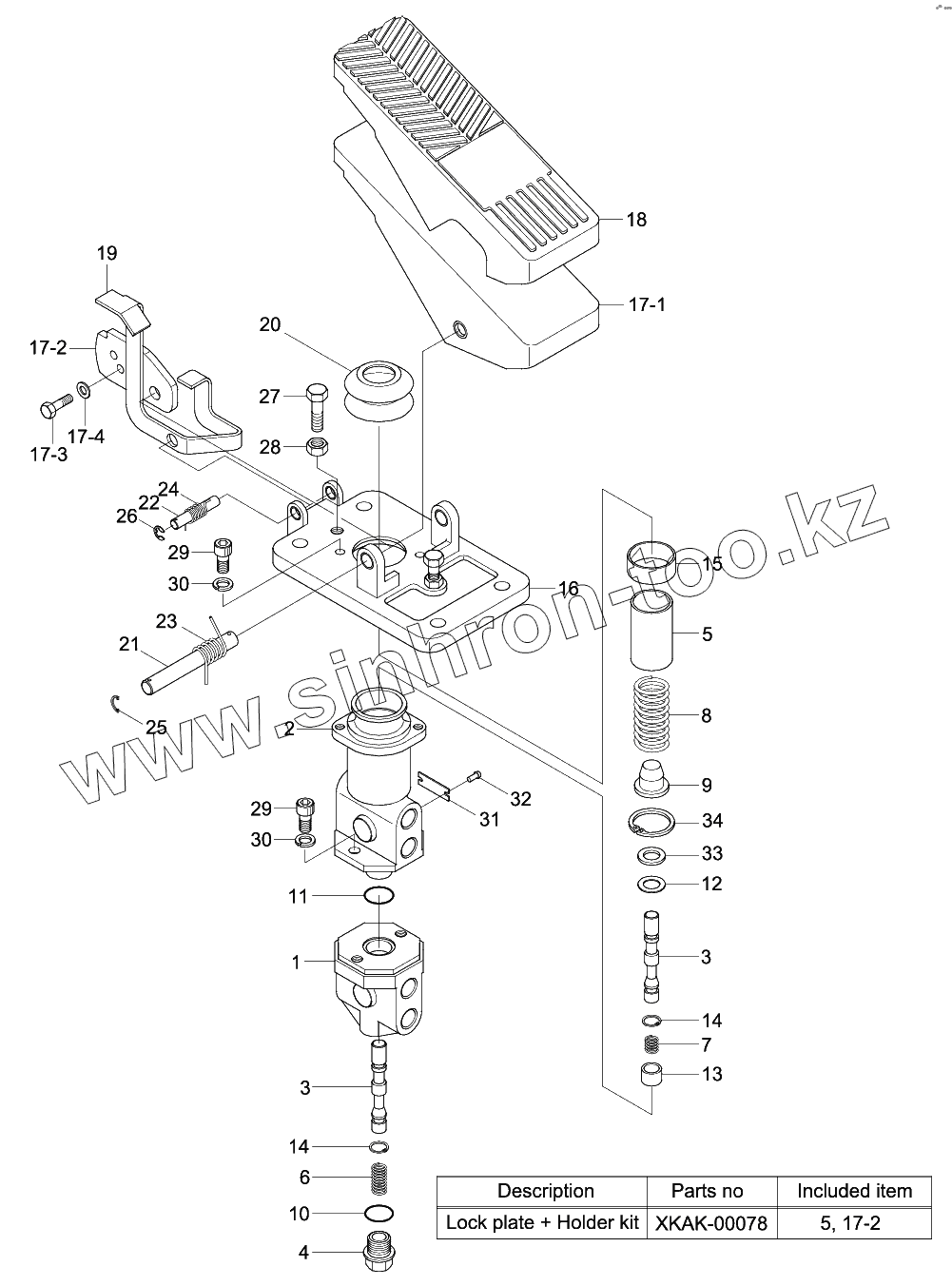

Каталог запасных частей к технике: Hyundai R140W-9. BRAKE VALVE (#0006-)

Тип техники

Марка

Модель

Схема

11

12

15

32

33

31Q4-30110

1

2

3

3

4

6

7

8

9

13

14

14

16

17

17-1

17-3

17-4

18

19

20

21

22

23

24

25

26

27

28

29

29

30

30

31

34

35

5

5

17-2

17-2

10

Позиция на иллюстрации	Заводской номер детали		Название детали
11	O-RING		O-RING
12	SEAL-OIL		SEAL-OIL
15	BUSHING-DU		BUSHING-DU
32	SCREW-DRIVE		SCREW-DRIVE
33	WASHER-PLATE		WASHER-PLATE
31Q4-30110	31Q4-30110		Brake Valve
1	XKAK-00001		Body-Lower
2	XKAK-00002		Body-Upper
3	XKAK-00021		Spool
4	XKAK-00004		Plug
6	XKAK-00006		Spring-Lower
7	XKAK-00007		Spring-Upper
8	XKAK-00022		Spring-Main
9	XKAK-00080		Retainer-Spring
13	XKAK-00010		Guide
14	XKAK-00059		Ring-Snap
16	XKAK-00079		Plate-Pedal
17	XKAK-00012		Pedal Assy
17-1	XKAK-00013		Pedal
17-3	S017-080206		Bolt-Hex
17-4	S403-08000B		Washer-Plain
18	XKAK-00015		Cover-Pedal
19	XKAK-00106		Latch
20	XKAK-00048		Bellows
21	XKAK-00017		Pin 1-Lock
22	XKAK-00026		Pin 2-Lock
23	XKAK-00104		Spring-Torsion
24	XKAK-00107		Spring-Torsion
25	S601-012004		Ring-Retaining
26	P560-050002		E-Ring
27	S017-080306		Bolt-Hex
28	S205-08100B		NUT-HEX
29	S107-080256		Bolt-Socket
30	S411-080006		WASHER-SPRING
31	XKAK-00108		Name Plate
34	S602-026004		Ring-Retaining
35	XKAK-00078		Lock Plate+Holder Kit
5	XKAK-00077		Holder
17-2	XKAK-00076		Plate-Lock
10	O-Ring		O-Ring

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
