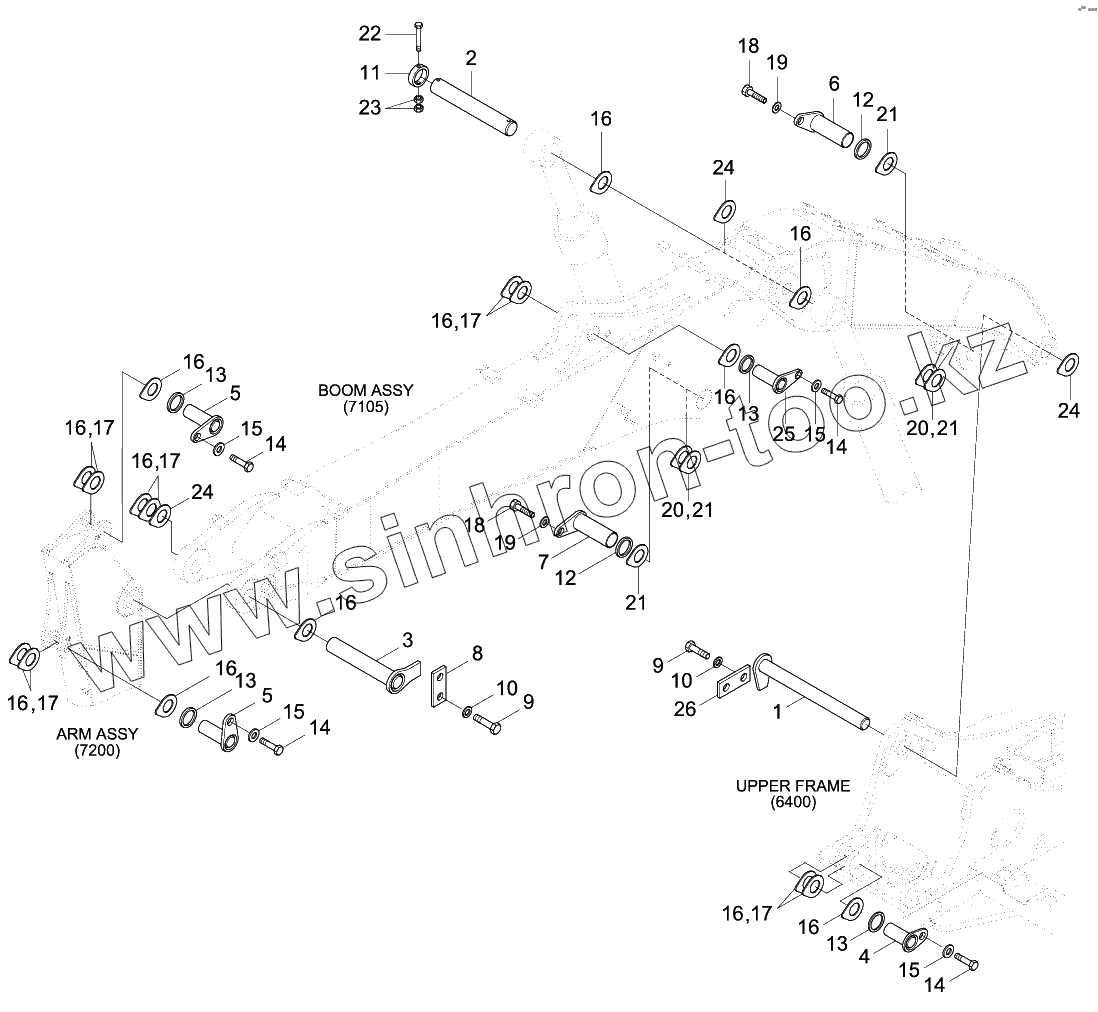

Каталог запасных частей к технике: Hyundai R140W-9. BOOM MOUNTING (ADJUST BOOM)

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

4

5

5

6

7

8

9

9

10

10

11

12

12

12

13

13

13

13

13

14

14

14

14

15

15

15

15

16

16

16

16

16

16

16

16

16

16

16

16

16

17

17

17

17

17

17

17

18

18

19

19

20

20

20

21

21

21

21

21

22

23

24

24

24

24

25

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
1	61Q4-01010		Pin Assy
1	61Q4-11011		Pin Assy
2	61Q4-01020		Pin
2	61E6-11021		Pin Assy
3	61Q4-01120		Pin Assy
3	61Q4-11120		Pin Assy
4	61Q4-02400		Pin Assy
4	61Q4-01400		Pin Assy
5	61Q4-01420		Pin Assy
6	61Q4-01430		Pin Assy
7	61Q4-01440		Pin Assy
8	61Q4-10700		Plate
9	S017-120256		Bolt-Hex
10	S411-120006		WASHER-SPRING
11	61Q4-19010		Stopper-Pin
12	61Q8-00190		Spacer-Pin
12	61Q4-19020		Spacer-Pin
13	61Q8-00130		Spacer-Pin
13	61N8-00140		Spacer-Pin
14	S017-16025D		Bolt-Hex
15	61N8-00310		Washer-Hardened
16	62N4-08320		Shim
16	S993-070140		Shim-Polymer
17	62N4-08310		Shim
17	S991-070140		Shim-Polymer
18	S017-20030D		BOLT-HEX
19	61N8-00320		Washer-Hardened
20	S991-095160		Shim-Polymer
20	61Q4-08310		Shim
21	61Q4-08320		Shim
21	S993-095160		Shim(20t)-Polymer
22	S017-161606		Bolt-Hex
23	S205-16100B		NUT-HEX
24	62N4-08330		Shim
24	S994-070140		Shim-Polymer
25	61N8-01411YL		Shim-Polymer
25	61N8-01411GG		Pin Assy
26	61Q4-10711		Plate

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
