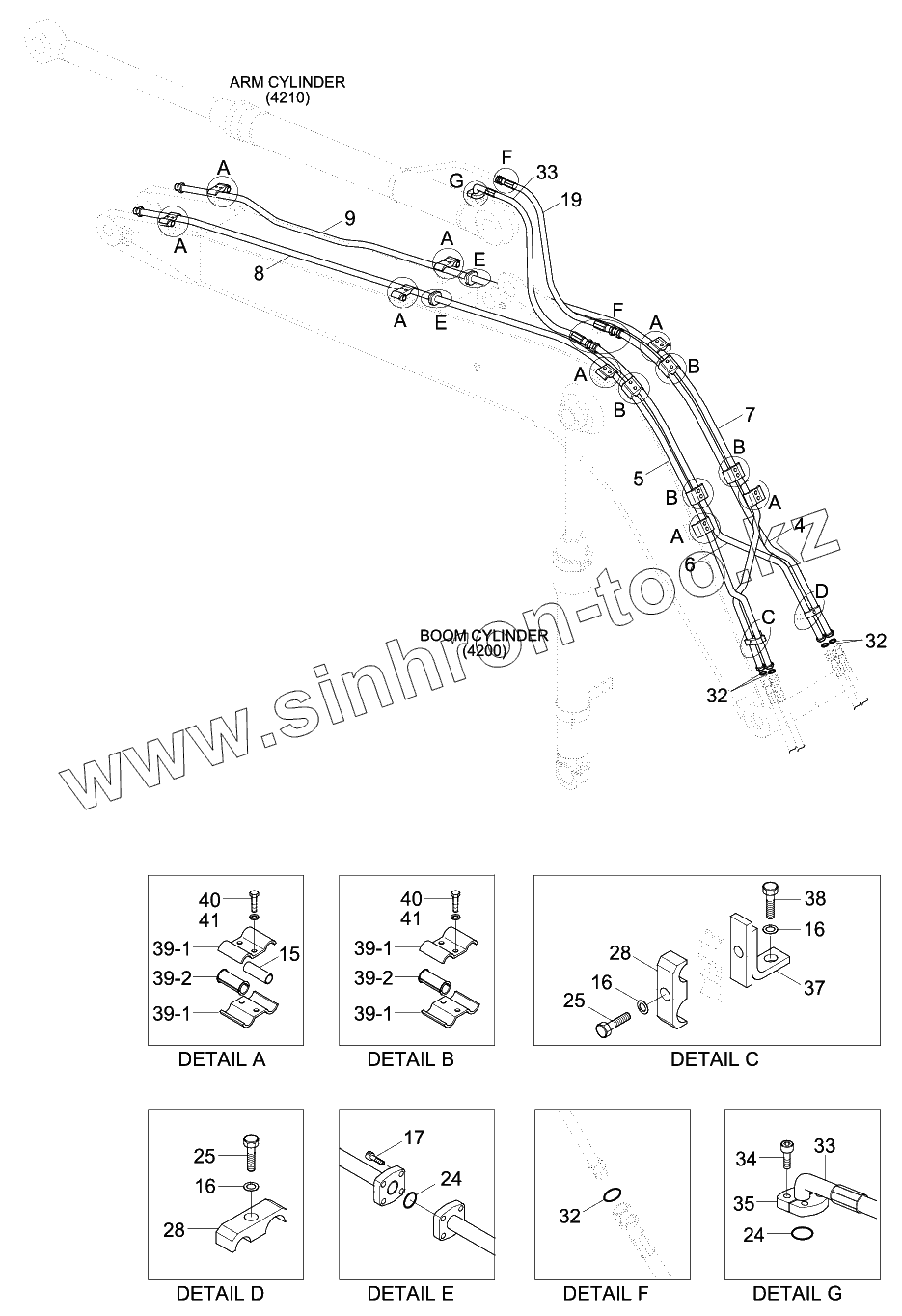

Каталог запасных частей к технике: Hyundai R140W-9. BOOM HYD PIPING (4.6M, STD)

Тип техники

Марка

Модель

Схема

37

40

40

4

5

6

7

8

9

15

16

16

16

17

19

24

24

25

25

28

28

32

32

32

33

33

34

35

37

38

39

39-1

39-1

39-1

39-1

39-2

39-2

40

40

41

41

Позиция на иллюстрации	Заводской номер детали		Название детали
37	31Q5-50190		Bracket-Hose
40	S017-120656		BOLT-HEX
4	31Q4-51010		Pipe Assy
5	31Q4-51021		Pipe Assy
6	31Q4-51030		Pipe Assy
7	31Q4-51041		Pipe Assy
8	31Q4-51050		Pipe Assy
9	31Q4-51060		Pipe Assy
15	31N5-50220		Spacer-Pipe
16	S411-160006		WASHER-SPRING
17	S109-100506		BOLT-SOCKET
19	31Q4-51081		Hose Assy
24	Y171-019004		O-RING
25	S017-16070A		Bolt-Hex
28	31N4-12200		Clamp-Pipe
32	S621-018001		O-RING
33	31Q4-51071		Hose Assy
34	S109-100306		BOLT-SOCKET
35	P174-120102		Flange-Hyd, Split
37	31N5-50190		Bracket Assy
38	S017-16035D		Bolt-Hex
39	31Q4-50300		Clamp Assy
39-1	31Q4-50310		Clamp-Pipe
39-2	31Q4-50270		Grommet
40	S017-12060D		Bolt-Hex
41	S411-120006		WASHER-SPRING
