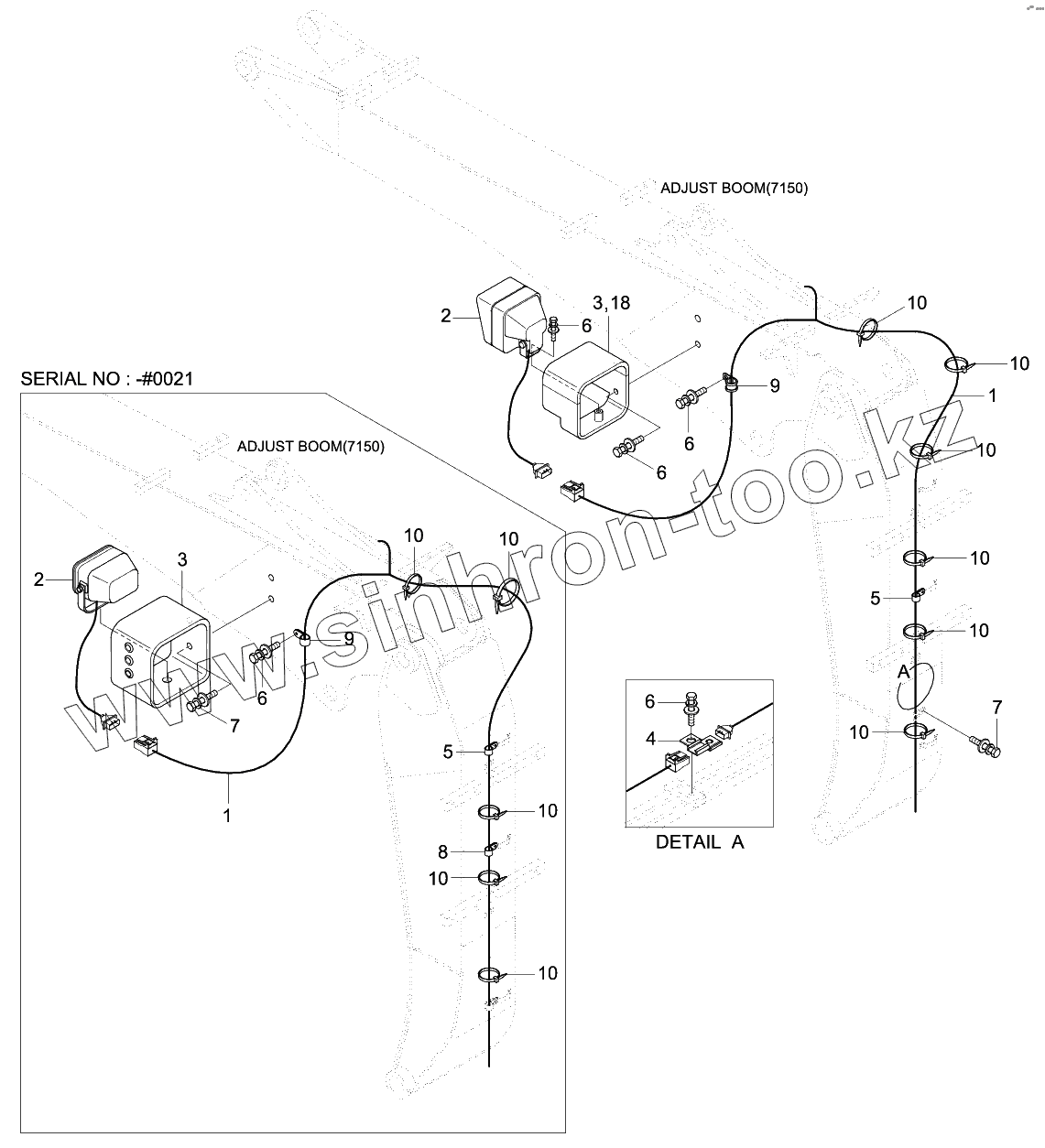

Каталог запасных частей к технике: Hyundai R140W-9. BOOM ELECTRIC (ADJUST BOOM)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
2-1
2-1
3
3
9
9
10
10
10
10
10
10
10
10
10
10
10
1
1
2
2
2-1
2-1
3
3
4
5
5
6
6
6
6
6
7
7
8
9
9
10
10
10
10
10
10
10
10
10
10
10
18
Позиция на иллюстрации Заводской номер детали Название детали
1 21Q4-10800 Harness-Boom
2 21QB-60700 WORK LAMP ASSY
2-1 S866-240650 BULB
3 21Q4-20900 Guard-Lamp
9 S541-120002 Clamp-Tube
10 S552-050203 CLAMP-BAND
1 21Q5-20800 Harness-Boom
2 21Q4-60700 Work Lamp Assy
2-1 21Q4-60800 Bulb-H3
3 21Q5-20900 Guard-Lamp
4 25D1-10640 CLIP ASSY
5 31L7-10190 CLAMP-TUBE
6 S037-102026 BOLT-W/WASHER
7 S037-122526 BOLT-W/WASHER
8 S593-000652 Clip-Harness
9 S593-000902 CLIP-HARNESS
10 S552-035146 Clamp-Band
18 21Q4-30900 Guard-Lamp
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
