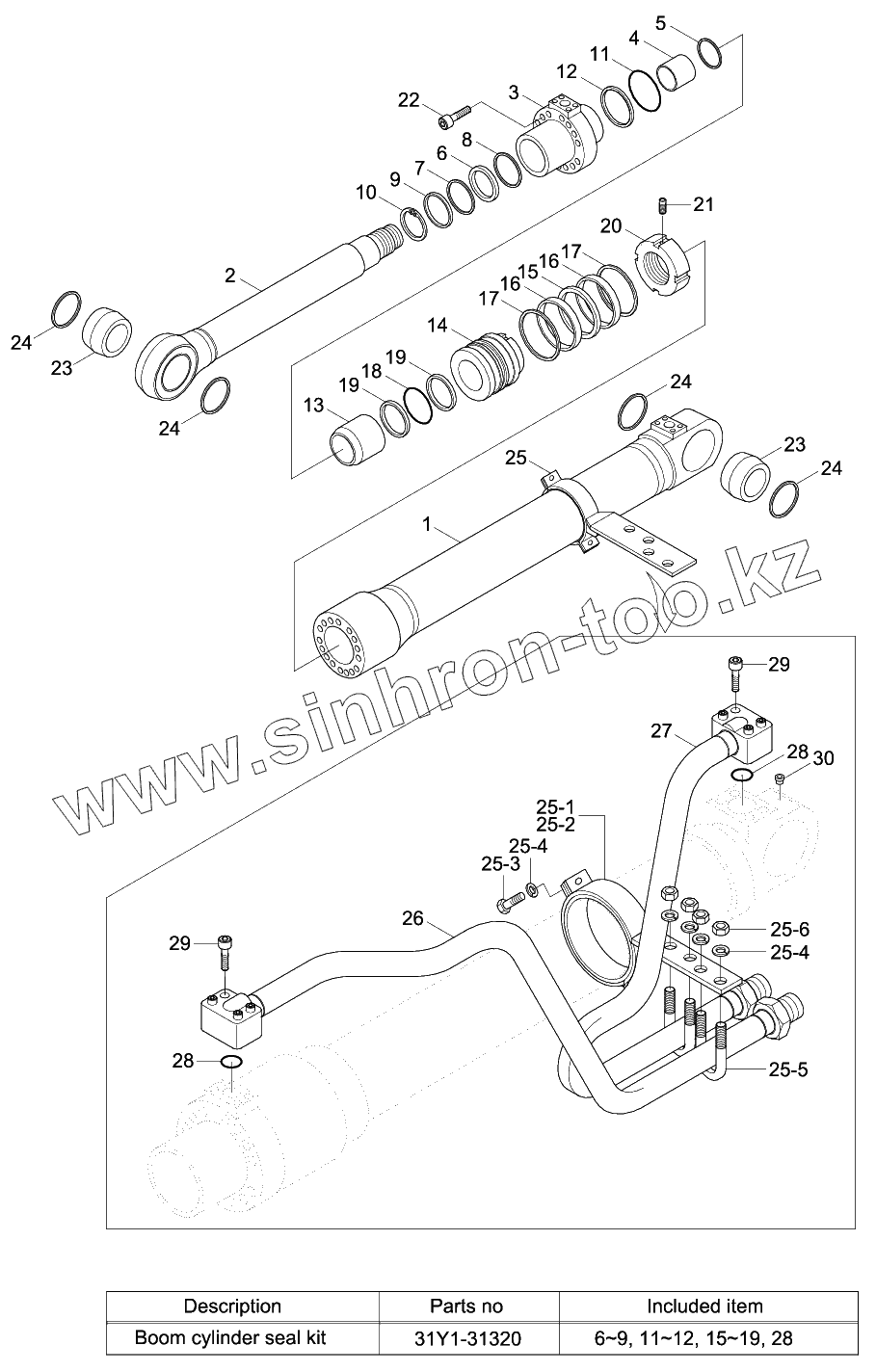

Каталог запасных частей к технике: Hyundai R140W-9. BOOM CYLINDER

Тип техники

Марка

Модель

Схема

23

23

26

27

1

2

3

4

5

10

13

14

20

21

22

23

23

24

24

24

24

25

25-1

25-2

25-3

25-4

25-4

25-5

25-6

26

27

29

29

30

31Y1-31320

6

6

7

8

9

9

11

11

12

12

15

15

16

16

17

17

18

19

19

19

28

28

28

Позиция на иллюстрации	Заводской номер детали		Название детали
31Q4-50111	31Q4-50111		Boom Cylinder-Lh
31Q4-50120	31Q4-50120		Boom Cylinder-Rh
31Q4-50121	31Q4-50121		Boom Cylinder-Rh
31Y1-31161	31Y1-31161		Boom Cyl Sub Assy
23	61M9-90740		Bushing-Pin
26	31Y1-31690		Pipe Assy-Rod,Rh
27	31Y1-31710		Pipe Assy-Head,Rh
31Q4-50110	31Q4-50110		Boom Cylinder-Lh
31Y1-31160	31Y1-31160		Boom Cyl Sub Assy
1	31Y1-31170		Tube Assy
2	31Y1-31230		Rod Assy
3	31Y1-31270		Gland
4	S732-075030		Bushing-Dd2
5	Y191-081000		Ring-Snap
10	Y190-089000		Ring-Snap
13	31YC-26040		Ring-Cushion
14	31Y1-31300		Piston
20	31YC-68020		Nut-Lock
21	S114-080144		Screw-Set
22	S109-140704		Bolt-Socket
23	61Q6-98820		Bushing-Pin
24	Y020-070000		Seal-Dust, Dli, Kpu
25	31Y1-31620		Band Assy
25-1	31Y1-31630		Band Sub Assy
25-2	31YC-32010		Band
25-3	S011-100352		BOLT-HEX
25-4	S411-100002		WASHER-SPRING
25-5	S070-052236		U-Bolt
25-6	S205-101002		NUT-HEX
26	31Y1-31680		Pipe Assy-Rod,Lh
27	31Y1-31700		Pipe Assy-Head,Lh
29	S107-080404		Bolt-Socket
30	P220-430201		Plug-Hex
31Y1-31320	31Y1-31320		Seal Kit
6	Y220-075013		Seal-Rod
7	Y180-075020		Ring-Back Up
8	Y240-075012		Ring-Buffer
9	Y110-075011		Wiper-Dust
11	S632-100004		O-Ring
12	S642-100003		Ring-Back Up
15	Y420-105000		Seal-Piston
16	Y310-105000		Ring-Wear
17	Y440-105000		Ring-Dust
18	S632-055004		O-Ring
19	S642-055003		Ring-Back Up
28	Y171-015004		O-Ring

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
