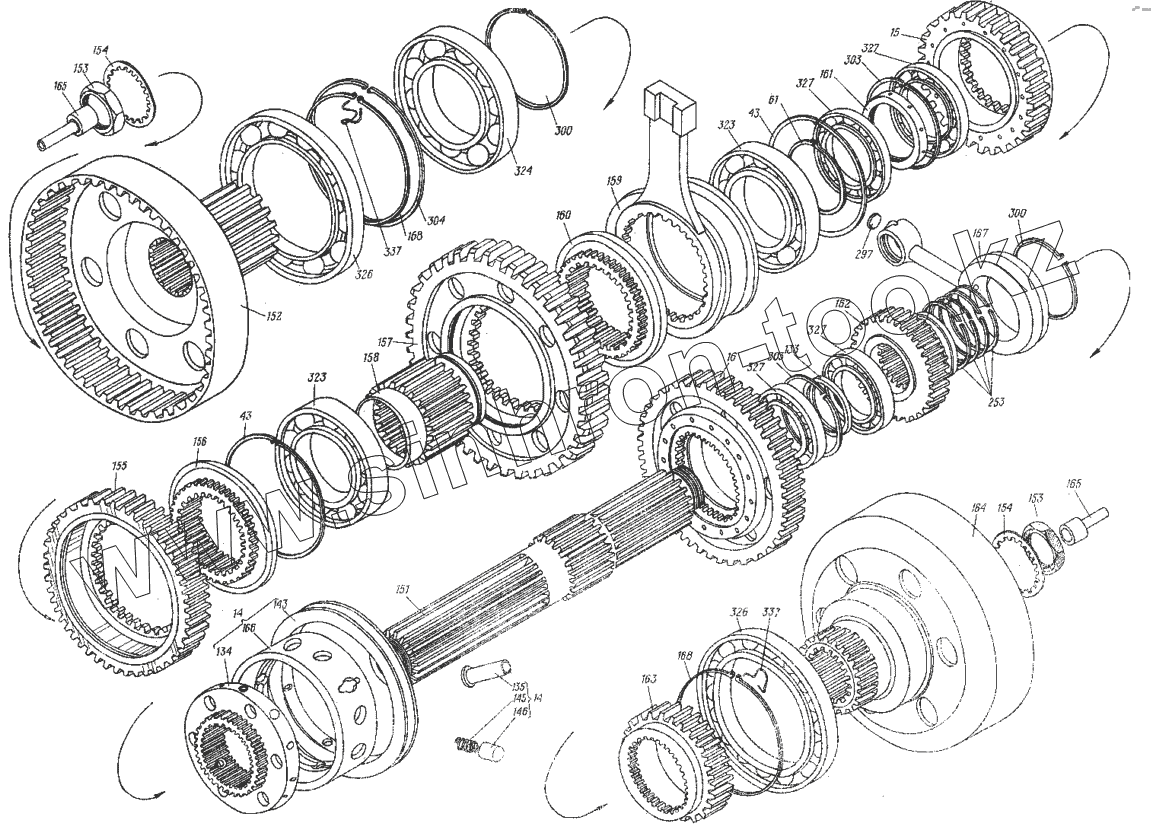

Каталог запасных частей к технике: ХТЗ МТ-ЛБ. Вал главный с шестернями 8.10.030
8.10.030
14
14
15
16
43
43
61
133
134
135
143
145
146
151
152
153
153
154
154
155
156
157
158
159
160
161
162
163
164
165
165
166
167
168
168
253
297
300
300
303
303
304
323
323
324
326
326
327
327
327
327
337
337
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8.10.030 | 8.10.030 | Вал главный с шестернями | |
| 14 | 8.10.032-2 | Синхронизатор III-IV передач | |
| 15 | 8.10.033-1 | Шестерня IV передачи с кольцом | |
| 16 | 8.10.034-1 | Шестерня III передачи с кольцом | |
| 43 | 5.10.119 | Кольцо стопорное | |
| 61 | 5.11.116 | Кольцо стопорное | |
| 133 | 8.10.239 | Кольцо проставочное | |
| 134 | 8.10.240-1 | Каретка синхронизатора | |
| 135 | 8.10.241-1 | Палец блокирующий синхронизатора | |
| 143 | 8.10.256-1 | Муфта синхронизатора | |
| 145 | 8.10.260 | Пружина синхронизатора | |
| 146 | 8.10.261 | Фиксатор | |
| 151 | 8.10.301 | Вал главный | |
| 152 | 8.10.302 | Шестерня эпициклическая левая | |
| 153 | 8.10.803 | Гайка | |
| 154 | 8.10.304 | Шайба замковая | |
| 155 | 8.10.305 | Шестерня | |
| 156 | 8.10.307 | Муфта включений заднего хода | |
| 157 | 8.10.308 | Шестерня | |
| 158 | 8.10.309 | Муфта зубчатая | |
| 159 | 8.10.310-1 | Муфта неподвижная | |
| 160 | 8.10.311 | Муфта включения I и II передач | |
| 161 | 8.10.313 | Кольцо проставочное | |
| 162 | 8.10.315 | Шестерня | |
| 163 | 8.10.316 | Шестерня | |
| 164 | 8.10.317 | Шестерня эпициклическая правая | |
| 165 | 8.10.318 | Насадок | |
| 166 | 8.10.322 | Конус синхронизатора внутренний | |
| 167 | 8.10.325 | Опора маслоподвода | |
| 168 | 8.10.329 | Кольцо стопорное | |
| 253 | ВК-52-1004025-ЕР | Кольцо поршневое | |
| 297 | [Заглушка 14-08кп ГОСТ 3111-81] | Заглушка 14-08кп ГОСТ 3111-81 | |
| 300 | Б85 | Кольцо ГОСТ 13942-68 | |
| 303 | Б95 | Кольцо ГОСТ 13943-68 | |
| 304 | Б150 | Кольцо ГОСТ 13943-68 | |
| 323 | 215К5 | Подшипник ГОСТ 8338-75 | |
| 324 | 217К5 | Подшипник ГОСТ 8338-75 | |
| 326 | 1000924 | Подшипник ГОСТ 8338-75 | |
| 327 | 7000112 | Подшипник ГОСТ 8338-75 | |
| 337 | [Проволока 1,2-0-Ч ГОСТ 3282-74, l=85 мм] | Проволока 1,2-0-Ч ГОСТ 3282-74, l=85 мм |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
