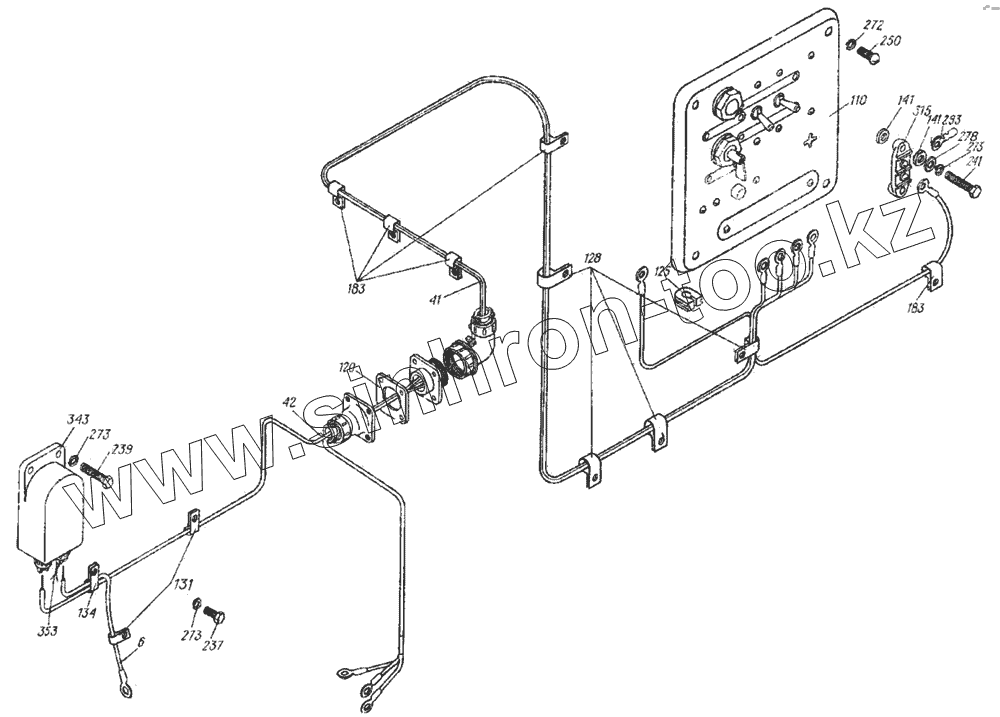

Каталог запасных частей к технике: ХТЗ МТ-ЛБ. Установка электрооборудования подогревателя 6.50.023-2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
6.50.023-2
6
41
42
110
120
125
128
131
134
141
141
183
183
237
239
241
250
272
273
273
273
278
293
315
343
353
Позиция на иллюстрации Заводской номер детали Название детали
6.50.023-2 6.50.023-2 Установка электрооборудования подогревателя
ГОСТ 792-67 ГОСТ 792-67 Проволока КО 0,5 L=100 мм
6 2С1.50.672-01 Провод
41 6.50.090-01 Жгут
42 6.50.091-1 Жгут
110 ПЖД44-1015410-02 Щиток
120 1В12.50.165 Прокладка
125 2С1.50.191 Втулка уплотнительная
128 5.24.220 Скоба
131 5.50.247 Скоба
134 А5.50.191 Скоба
141 6.34.228 Прокладка
183 7.48.231 Скоба
237 [Болт М6.6gx12.66.019 ГОСТ 7798-70] Болт М6.6gx12.66.019 ГОСТ 7798-70
239 [Болт М6.6gx20.66.019 ГОСТ 7798-70] Болт М6.6gx20.66.019 ГОСТ 7798-70
241 [Болт М6.6gx30.66.019 ГОСТ 7798-70] Болт М6.6gx30.66.019 ГОСТ 7798-70
250 [Винт В1.М5-6gx12.58.019 ГОСТ 17473-80] Винт В1.М5-6gx12.58.019 ГОСТ 17473-80
272 [Шайба 5.65Г.0115 ГОСТ 6402-70] Шайба 5.65Г.0115 ГОСТ 6402-70
273 [Шайба 6.65Г.0115 ГОСТ 6402-70] Шайба 6.65Г.0115 ГОСТ 6402-70
278 [Шайба 6.01.0115 ГОСТ 11371-78] Шайба 6.01.0115 ГОСТ 11371-78
293 НКБ-6 Наконечник НКБ-6 СТП 115.9.5-71
315 ПС4-А2 Панель соединительная ПС4-А2 ТУ 37.003.419-78
343 ФР-81Ф Фильтр радиопомех ФР-81Ф ТУ 11.2.067 002/003
353 [Проволока КО 0,5 ГОСТ 792-67, l=50 мм] Проволока КО 0,5 ГОСТ 792-67, l=50 мм
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
