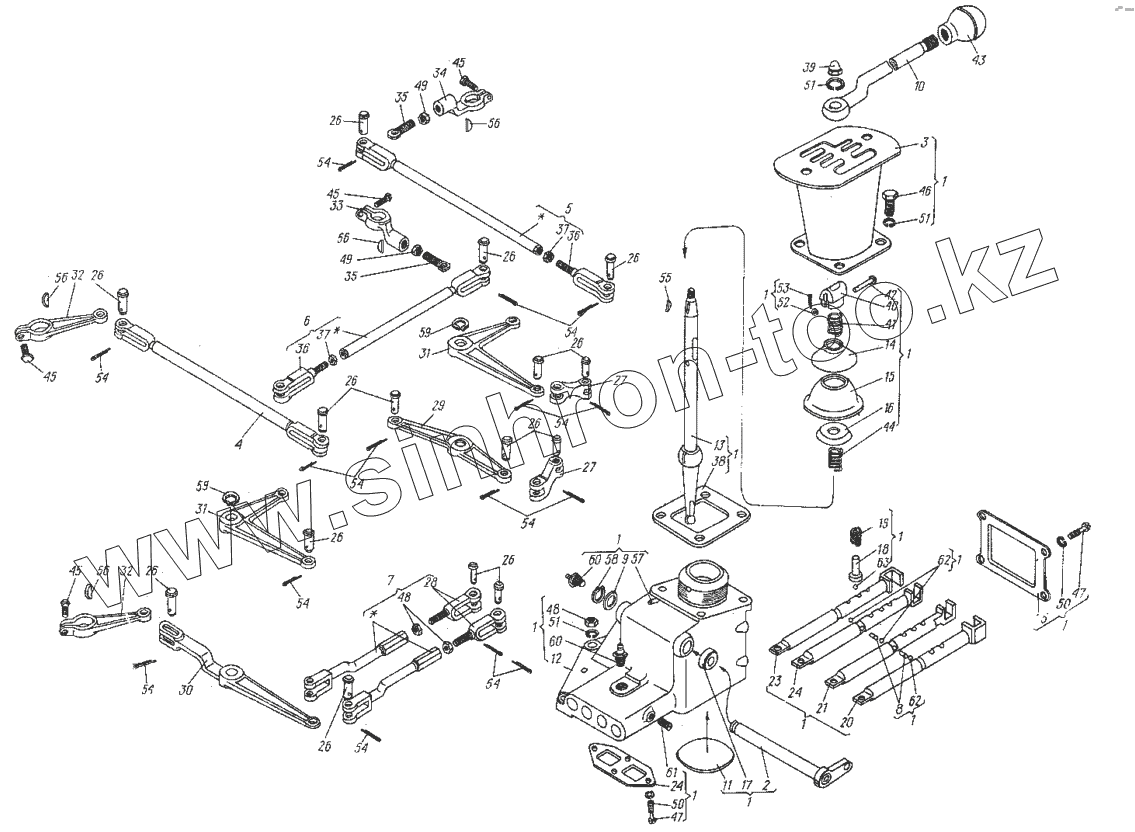

Каталог запасных частей к технике: ХТЗ МТ-ЛБ. Управление главной передачей 6.21.001
1
1
1
1
1
1
1
1
1
1
1
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
23
24
24
25
26
26
26
26
26
26
26
26
26
26
26
27
27
28
29
30
31
31
32
32
33
34
35
35
36
36
37
37
38
39
40
41
42
43
44
45
45
45
45
46
47
47
48
48
49
49
50
50
51
51
51
52
53
54
54
54
54
54
54
54
54
54
54
55
56
56
56
56
57
58
59
59
60
60
61
62
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6.21.010 | Колонка в сборе | |
| 2 | 6.21.011 | Валик блокировки с рычагом | |
| 3 | 8.21.012 | Кулиса в сборе | |
| 4 | 8.21.015 | Тяга I и II передач | |
| 5 | 8.21.016-1 | Тяга III и IV передач | |
| 6 | 8.21.017-1 | Тяга V и VI передач | |
| 7 | 8.21.018 | Тяга | |
| 8 | 5.21.157 | Ролик | |
| 9 | 5.31.124 | Шайба | |
| 10 | 6.21.145 | Рукоятка рычага | |
| 11 | 8.10.108 | Заглушка | |
| 12 | 8.21.101 | Корпус колонки | |
| 13 | 8.21.103 | Рычаг переключения передач | |
| 14 | 8.21.106 | Крышка сферическая | |
| 15 | 8.21.107 | Колпак | |
| 16 | 8.21.108 | Шайба упорная | |
| 17 | 8.21.109 | Втулка | |
| 18 | 8.21.112 | Фиксатор | |
| 19 | 8.21.113 | Пружина фиксатора | |
| 20 | 8.21.114 | Поводок крайний левый | |
| 21 | 8.21.115 | Поводок средний левый | |
| 22 | 8.21.116 | Поводок средний правый | |
| 23 | 8.21.117 | Поводок крайний правый | |
| 24 | 8.21.119 | Крышка нижняя | |
| 25 | 8.21.120 | Крышка | |
| 26 | 8.21.121 | Палец | |
| 27 | 8.21.122 | Серьга | |
| 28 | 8.21.123 | Вилка регулировочная | |
| 29 | 8.21.129 | Рычаг двуплечий | |
| 30 | 8.21.131 | Рычаг двуплечий | |
| 31 | 8.21.132 | Рычаг двуплечий | |
| 32 | 8.21.133 | Рычаг | |
| 33 | 8.21.134-1 | Рычаг | |
| 34 | 8.21.135-1 | Рычаг | |
| 35 | 8.21.136 | Наконечник | |
| 36 | 0.21.138 | Вилка регулировочная | |
| 37 | 8.21.139 | Гайка | |
| 38 | 8.21.143 | Прокладка | |
| 39 | 8.21.146 | Гайка рычага | |
| 40 | 8.21.150-1 | Фиксатор рычага | |
| 41 | 8.21.151 | Пружина | |
| 42 | 8.21.152 | Палец фиксатора | |
| 43 | А13.04.000А | Рукоятка | |
| 44 | 14.18.135-1 | Пружина топливного фильтра | |
| 45 | [Болт М10.6gx30.88.019 ГОСТ 7796-70] | Болт М10.6gx30.88.019 ГОСТ 7796-70 | |
| 46 | [Болт М12.6gx25.66.019 ГОСТ 7796-70] | Болт М12.6gx25.66.019 ГОСТ 7796-70 | |
| 47 | [Винт В1.М6-6gx12.58.019 ГОСТ 17473-80] | Винт В1.М6-6gx12.58.019 ГОСТ 17473-80 | |
| 48 | [Гайка М12.6.0112 ГОСТ 5915-70] | Гайка М12.6.0112 ГОСТ 5915-70 | |
| 49 | [Гайка М16х1,5.6Н.О112 ГОСТ 5929-70] | Гайка М16х1,5.6Н.О112 ГОСТ 5929-70 | |
| 50 | [Шайба 6.65Г.0115 ГОСТ 6402-70] | Шайба 6.65Г.0115 ГОСТ 6402-70 | |
| 51 | [Шайба 12Т.65Г.0115 ГОСТ 6402-70] | Шайба 12Т.65Г.0115 ГОСТ 6402-70 | |
| 52 | [Шайба 5.01.0115 ГОСТ 13171-78] | Шайба 5.01.0115 ГОСТ 13171-78 | |
| 53 | [Шплинт 1.6х12.016 ГОСТ 397-79] | Шплинт 1.6х12.016 ГОСТ 397-79 | |
| 54 | [Шплинт 3,2х20.016 ГОСТ 397-79] | Шплинт 3,2х20.016 ГОСТ 397-79 | |
| 55 | [Шпонка 4х6,5 ГОСТ 24071-80] | Шпонка 4х6,5 ГОСТ 24071-80 | |
| 56 | [Шпонка 5х7,5 ГОСТ 24071-80] | Шпонка 5х7,5 ГОСТ 24071-80 | |
| 57 | [Штифт 6hх16 ГОСТ 3128-70] | Штифт 6hх16 ГОСТ 3128-70 | |
| 58 | Б22 | Кольцо ГОСТ 13942-68 | |
| 59 | Б25 | Кольцо ГОСТ 13942-68 | |
| 60 | [Масленка 1.3.Ц6 ГОСТ 19853-74] | Масленка 1.3.Ц6 ГОСТ 19853-74 | |
| 61 | [Пробка КГ1/8" ГОСТ 12721-67] | Пробка КГ1/8" ГОСТ 12721-67 | |
| 62 | [Шарик БУ 8мм Н ГОСТ 3722-60] | Шарик БУ 8мм Н ГОСТ 3722-60 | |
| 63 | [Шарик 1У 12мм Н ГОСТ 3722-60] | Шарик 1У 12мм Н ГОСТ 3722-60 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
