Каталог запасных частей к технике: ХТЗ МТ-ЛБ. Смотровые приборы 6.82.001

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
3
4
5
6
7
8
8
8
8
9
10
11
11
12
13
14
14
15
15
15
15
16
16
16
16
17
18
18
19
20
21
21
21
22
23
24
25
25
26
26
27
28
29
30
31
32
32
32
32
33
33
33
33
34
34
34
34
35
36
36
37
37
38

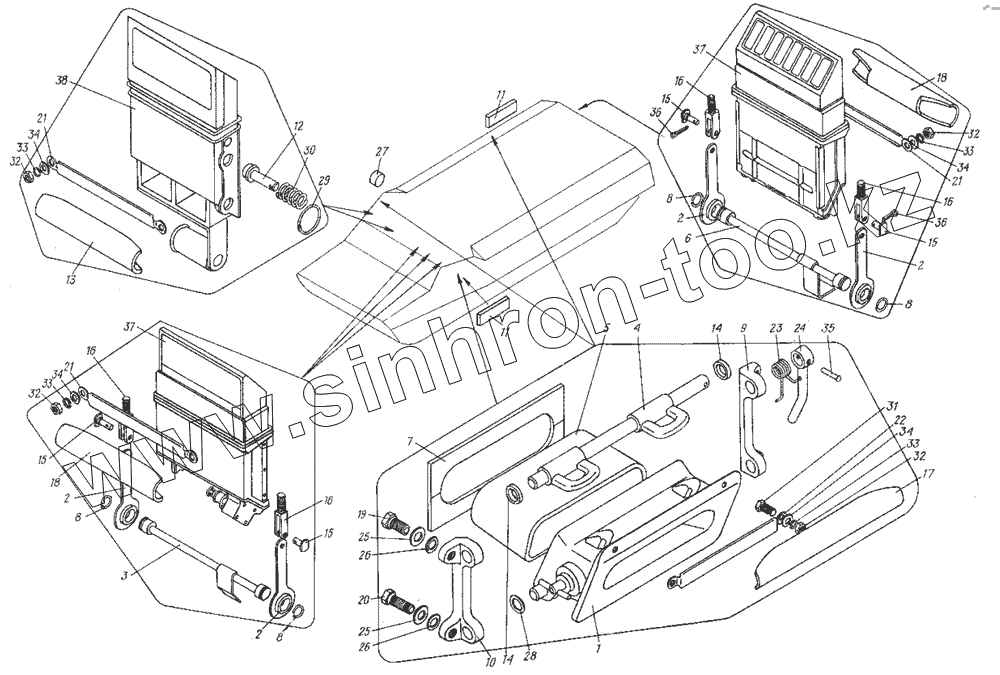

Позиция на иллюстрации Заводской номер детали Название детали
1 6.82.015 Корпус в сборе
2 6.82.016А Рычаг в сборе
3 6.82.017 Валик в сборе
4 6.82.019 Валик в сборе
5 6.82.021А Стеклоблок Б-2 в собранном виде
6 6.82.023 Валик в сборе
7 6.82.024 Прокладка в сборе
8 5.14.208-1 Кольцо
9 6.82.101 Направляющая
10 6.82.102 Направляющая
11 6.82.104 Ограничитель
12 6.82.107 Стопор
13 6.82.108 Налобник
14 6.82.110 Втулка
15 6.82.116 Палец
16 6.82.117 Вилка
17 6.82.119 Налобник
18 6.82.120 Налобник
19 6.82.121 Болт М12
20 6.82.121-01 Болт М12
21 6.82.127 Планка
22 6.82.128 Планка
23 6.82.129 Пружина валика
24 6.82.130 Рукоятка
25 6.82.142 Прокладка
26 7.38.117 Шайба
27 8.43.205 Упор
28 8.47.160 Шайба
29 14.13.201 Кольцо
30 14.21.113 Пружина отводящая
31 [Болт М6.6gx16.66.019 ГОСТ 7798-70] Болт М6.6gx16.66.019 ГОСТ 7798-70
32 [Гайка М6.6.0112 ГОСТ 5915-70] Гайка М6.6.0112 ГОСТ 5915-70
33 [Шайба 6.65Г.0115 ГОСТ 6402-70] Шайба 6.65Г.0115 ГОСТ 6402-70
34 [Шайба 6.01.0115 ГОСТ 11371-78] Шайба 6.01.0115 ГОСТ 11371-78
35 [Заклепка 6x32.01 ГОСТ 10299-80] Заклепка 6x32.01 ГОСТ 10299-80
36 [Шплинт 1.6x12.016 ГОСТ 397-79] Шплинт 1.6x12.016 ГОСТ 397-79
37 ТНПО-170А-000 Прибор наблюдения ТНПО-170А-000 ТУ 3-3.1000-74
38 54-36-5СБ.БМ Прибор наблюдения 54-36-5СБ.БМ ТУ 3-3.878-74
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
