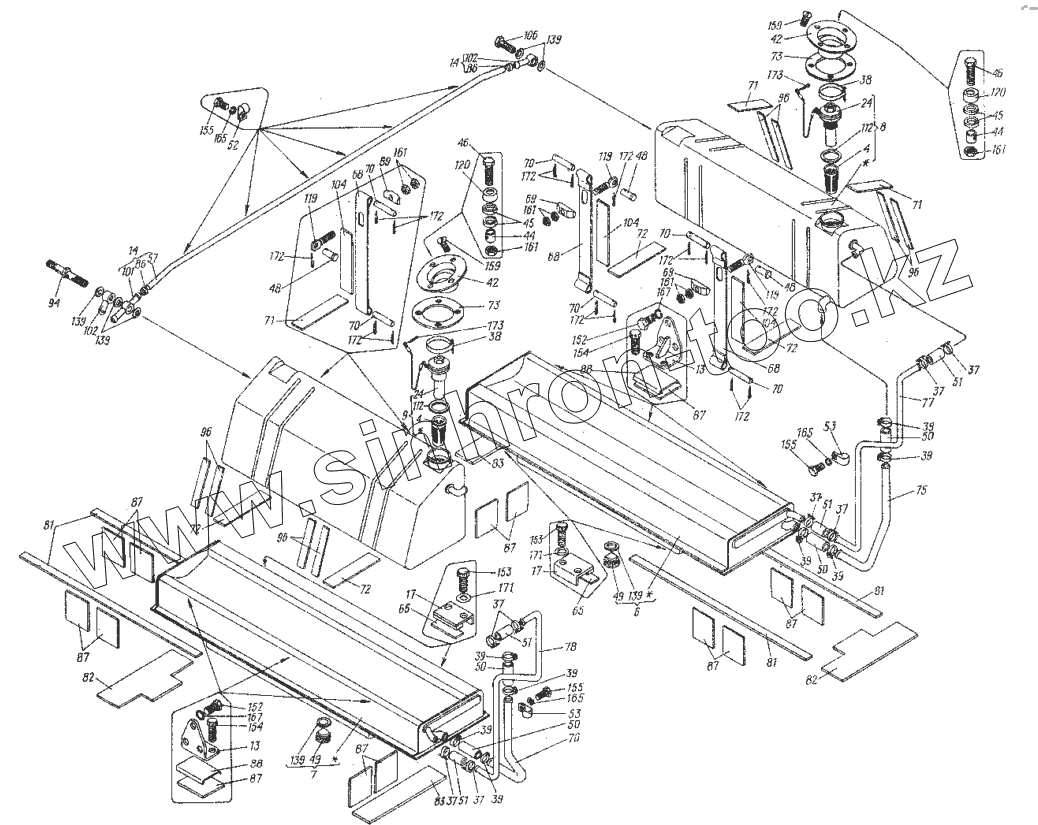

Каталог запасных частей к технике: ХТЗ МТ-ЛБ. Система топливная 6.03.001
4
4
6
7
8
9
13
13
14
14
17
17
24
24
37
37
37
37
37
37
37
38
38
39
39
39
39
39
39
39
39
42
42
44
44
45
45
46
46
48
48
48
49
49
50
50
50
50
51
51
51
51
52
53
53
57
65
65
68
68
68
69
69
69
70
70
70
70
70
70
71
71
71
72
72
72
73
73
75
76
77
78
81
81
81
82
82
83
83
86
86
87
87
87
87
87
87
87
87
87
88
88
94
96
96
96
96
101
102
102
104
104
104
106
112
112
119
119
119
120
120
139
139
139
139
139
152
152
153
153
154
154
155
155
155
159
159
161
161
161
161
161
165
165
165
167
167
171
171
172
172
172
172
172
172
172
172
172
173
173
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4 | А5.03.088А-01 | Фильтр | |
| 6 | 6.03.021-1 | Бак нижний | |
| 7 | 6.03.021-1-01 | Бак нижний | |
| 8 | 6.03.023 | Бак верхний правый в сборе | |
| 9 | 6.03.024 | Бак верхний левый в сборе | |
| 13 | 6.03.043 | Кронштейн в сборе | |
| 14 | 6.03.048 | Трубка блокирующая | |
| 17 | 6.03.055 | Прижим | |
| 24 | 10.03.016 | Пробка | |
| 37 | ХСА-28 | Хомут | |
| 38 | ХС-100 | Хомутик стяжной | |
| 39 | ХСВ-35-01 | Хомутик винтовой | |
| 42 | 2С1.03.207 | Уплотнитель | |
| 44 | 2С1.03.236 | Втулка | |
| 45 | 2С1.03.237 | Сальник | |
| 46 | 2С1.03.238 | Болт | |
| 48 | 5.02.153-1 | Палец | |
| 49 | 5.03.141-1 | Пробка спускная | |
| 50 | 5.03.155-1 | Шланг | |
| 51 | 5.04.130А | Шланг | |
| 52 | 5.24.220 | Скоба | |
| 53 | 5.50.129-1 | Скоба | |
| 57 | 6.03.123 | Трубка | |
| 65 | 6.03.165 | Прокладка | |
| 68 | 6.03.176 | Лента хомута | |
| 69 | 6.03.177 | Упор | |
| 70 | 6.03.180 | Палец | |
| 71 | 6.03.181 | Прокладка | |
| 72 | 6.03.182 | Прокладка | |
| 73 | 6.03.187 | Фланец | |
| 75 | 6.03.190 | Труба | |
| 76 | 6.03.191 | Труба | |
| 77 | 6.03.192-3-01 | Труба | |
| 78 | 6.03.192-3 | Труба | |
| 81 | 6.03.198 | Прокладка продольная | |
| 82 | 6.03.199 | Прокладка поперечная | |
| 83 | 6.03.200 | Прокладка поперечная | |
| 86 | 6.03.212 | Кольцо | |
| 87 | 6.03.217 | Прокладка | |
| 88 | 6.03.218 | Накладка | |
| 94 | 6.03.235-1 | Болт | |
| 96 | 6.03.245 | Прокладка | |
| 101 | 8.03.108 | Угольник поворотный двойной | |
| 102 | 8.03.109 | Угольник поворотный | |
| 104 | 8.03.116-01 | Прокладка хомута | |
| 106 | 8.03.157 | Болт | |
| 112 | 8.03.180А | Прокладка | |
| 119 | 8.09.160 | Стяжка | |
| 120 | 8.43.203 | Чашка | |
| 139 | 16-173А | Прокладка | |
| 152 | [Болт М10.6gx16.66.019 ГОСТ 7796-70] | Болт М10.6gx16.66.019 ГОСТ 7796-70 | |
| 153 | [Болт 3М10.6gx25.66.019 ГОСТ 7796-70] | Болт 3М10.6gx25.66.019 ГОСТ 7796-70 | |
| 154 | [Болт 3М10.6gx30.66.019 ГОСТ 7796-70] | Болт 3М10.6gx30.66.019 ГОСТ 7796-70 | |
| 155 | [Болт М6.6gx12.66.019 ГОСТ 7798-70] | Болт М6.6gx12.66.019 ГОСТ 7798-70 | |
| 159 | [Винт В1.М6-6gx12.58.019 ГОСТ 17475-80] | Винт В1.М6-6gx12.58.019 ГОСТ 17475-80 | |
| 161 | [Гайка М8.6.0112 ГОСТ 5915-70] | Гайка М8.6.0112 ГОСТ 5915-70 | |
| 165 | [Шайба 6.65Г.0115 ГОСТ 6402-70] | Шайба 6.65Г.0115 ГОСТ 6402-70 | |
| 167 | [Шайба 10.65Г.0115 ГОСТ 6402-70] | Шайба 10.65Г.0115 ГОСТ 6402-70 | |
| 171 | [Шайба 10.01.0115 ГОСТ 11371-78] | Шайба 10.01.0115 ГОСТ 11371-78 | |
| 172 | [Шплинт 1,6 Х12.016 ГОСТ 397-79] | Шплинт 1,6 Х12.016 ГОСТ 397-79 | |
| 173 | [Шплинт 2.5 Х16.016 ГОСТ 397-79] | Шплинт 2.5 Х16.016 ГОСТ 397-79 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
